描述
产品深度介绍

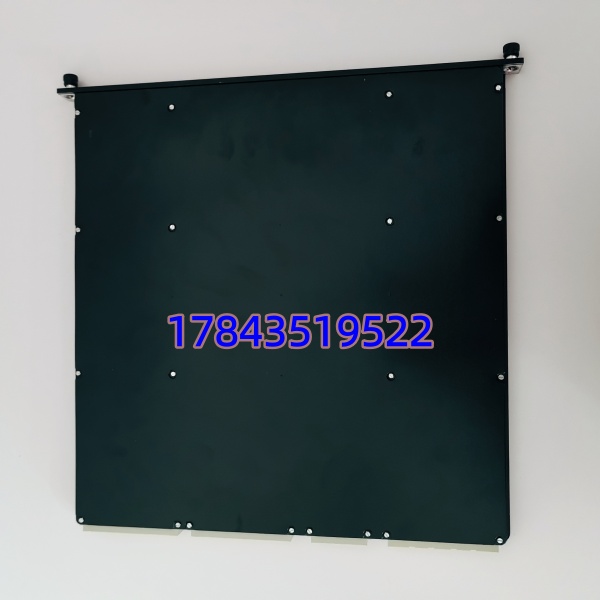

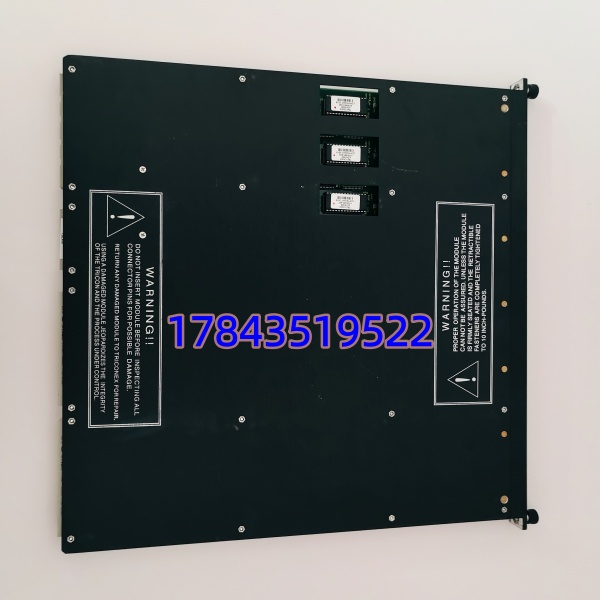

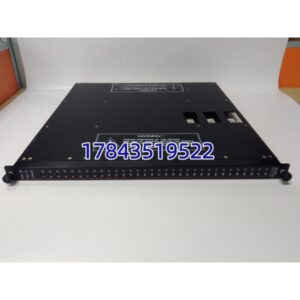

TRICONEX 3503EC1 是 Tricon TMR 安全系统的核心 I/O 模块，专为石油、化工、电力等高危行业的安全仪表系统（SIS）设计。采用三重模块冗余（TMR）架构，三个独立通道同步执行控制逻辑，单通道故障不影响系统运行，实现SIL3 级安全完整性等级。
模块提供 8 路高精度模拟量输入，支持 ±10V、±5V、0-20mA、4-20mA 等标准信号，16 位分辨率确保采集精度达 ±0.1% FS。内置自诊断功能，实时监测模块状态，故障自动报警并隔离，适配 – 40°C~+85°C 宽温环境，适合严苛工业现场长期稳定运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3503EC1 |
| 品牌 | TRICONEX（英维思 / 施耐德） |
| 通道配置 | 8 路模拟量输入 |
| 输入信号 | ±10V、±5V、0-20mA、4-20mA |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程 |
| 供电 | 24V DC ±10% |
| 功耗 | ≤5W |
| 隔离电压 | 2500V DC |
| 工作温度 | -40°C ~ +85°C |
| 安全认证 | SIL3（IEC 61508）、CE、UL |
| 尺寸 | 120×80×25mm |
| 重量 | 约 0.2kg |
常见问题解答（FAQ）
Q1：3503EC1 的 TMR 冗余架构有什么优势？
A：TMR 三重冗余是 SIS 系统核心技术，3503EC1 三个通道独立运算并表决输出：
- 单通道故障时，另外两通道自动接管，无停机风险
- 故障通道可在线更换，不影响系统运行
- 满足SIL3 级安全标准，适用于高危场景（如化工反应釜、电站锅炉）普通单模块无冗余，故障直接导致系统停机，安全等级仅 SIL1/SIL2。
Q2：模块支持热插拔吗？更换需要停机吗？
A：支持热插拔（TMR 架构特有）：
- 正常运行时，可直接拔出故障模块，插入新模块
- 系统自动识别新模块，同步配置数据，无需停机
- 操作时需佩戴防静电手环，避免静电损坏背板注意：非冗余模块（如单通道 I/O）必须停机更换。
Q3：固件版本不匹配会有什么问题？
A：常见故障：
- 组态软件无法识别模块，通讯超时
- 通道采集数据漂移、精度下降
- 模块频繁重启，RUN 灯异常闪烁避坑：更换前读取旧模块固件版本（如 V4.2.1），采购时明确要求同版本；到货后核对标签版本，不符则联系供应商刷新固件。
