描述
产品详情

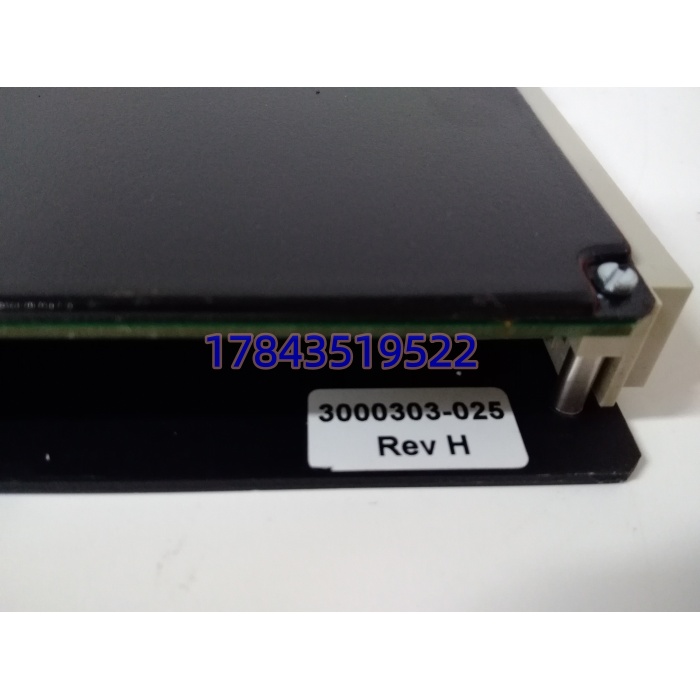

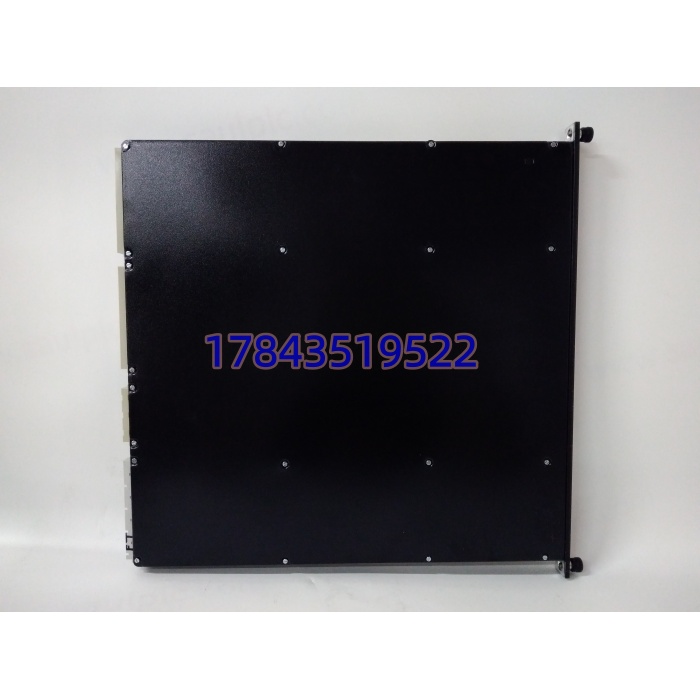

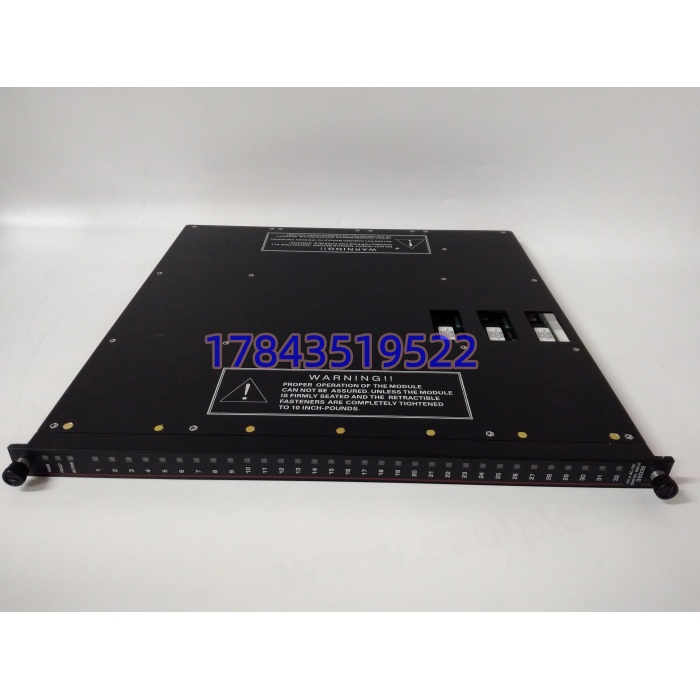

・型号：3503E・品牌：Triconex・系列：Tricon V9/V9S 安全控制系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道配置 | 32 路数字量输入，分为 4 通道一组 |
| 信号制式 | 24 VDC / 24 VAC（47~63Hz）兼容 |
| 导通阈值 | ＞15V；断开阈值＜5V |
| 架构模式 | TMR 三重模块冗余，三取二硬件表决 |
| 安全等级 | TÜV IEC 61508 SIL3 |
| 总线接口 | TriBus 三重化背板总线 |
| 硬件特性 | 支持模块在线热插拔 |
| 响应延时 | 触点消抖时间＜1ms |
| 功耗上限 | 约 10W |
| 工作温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 配套基座 | 2101 端子底座 |
| 工程软件 | TriStation 1131 |
| 适配机架 | 4321A、4322A 标准 Tricon 机箱 |
产品介绍
（随机切入策略：D 核心数据驱动）依据原厂 Datasheet 标定，3503E 是存量 Tricon 平台应用最广的高密度 DI 卡。很多项目采购阶段容易混淆 3503E 与 3501E，二者通道数量、信号阈值存在差异，直接替换会造成测点识别异常。严格来说，模块实现通道三重独立电路，单一通道电路故障不会造成信号丢失。模块自带持续硬件自诊断，能够识别线路断线、卡件内部电路异常。该型号面向连续生产装置的安全回路设计，大量用于停机联锁、火焰检测、阀位反馈信号采集。原厂已停止新机量产，市场货源主要依靠库存新机与拆机备件。
应用场景与库存策略
SIS 系统直接管控装置安全联锁，一旦 3503E 故障，对应区域所有开关测点失效。海外原厂调货周期普遍 8~12 周，化工、油气装置无法长期脱离安全保护运行。不少企业只备处理器备件，忽视 I/O 卡件损耗风险，故障出现后陷入被动。
典型场景与备货建议
- 炼化装置 ESD 紧急停车系统：划为 A 级关键备件，建议常备 1 块 3503E，不建议依靠临时外调货源。
- 电厂锅炉 BMS 燃烧管理系统：同厂区多套 Tricon 系统可以共享备件，建立备件轮换机制。
- 海上平台油气开采安全控制系统：运输周期长，建议预留备件存放于平台本地机柜间。
真实案例某乙烯装置 Tricon 系统 3503E 通道间歇性报故障，仓库无同款备件。只能临时屏蔽部分联锁测点维持生产，等待现货到货耗时 11 天。检修复盘后，运维团队把 3503E 纳入年度备件采购清单，同步完善卡件定期红外巡检计划。
