描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 / 制造商 | TRICONEX（Schneider Electric） |
| 型号 | 3503E |
| 通道数 | 32 通道数字输入（部分版本 16 通道） |
| 输入信号 | 24VDC 干接点 / 湿接点（有源 / 无源） |
| 输入电压范围 | DC 20–42.5V；AC 47–63Hz，≤42.5V |
| 响应时间 | 标准≤10ms，滤波 0.1–100ms 可软件配置 |
| 电气隔离 | 通道间 2500VAC，系统侧 2500VAC（1 分钟） |
| 安全等级 | IEC 61508 SIL3，TÜV/ATEX/FM/CSA 认证 |
| 冗余架构 | 三重化冗余 TMR（三取二表决） |
| 工作温度 | -40℃ ~ +70℃ |
| 热插拔 | 支持在线更换，不中断系统运行 |
| 诊断功能 | 断线 / 短路 / 电源 / 内部故障诊断，LED + 故障码 |
| 尺寸 / 重量 | 约 180×100×140mm / 约 1.5kg |
产品深度介绍

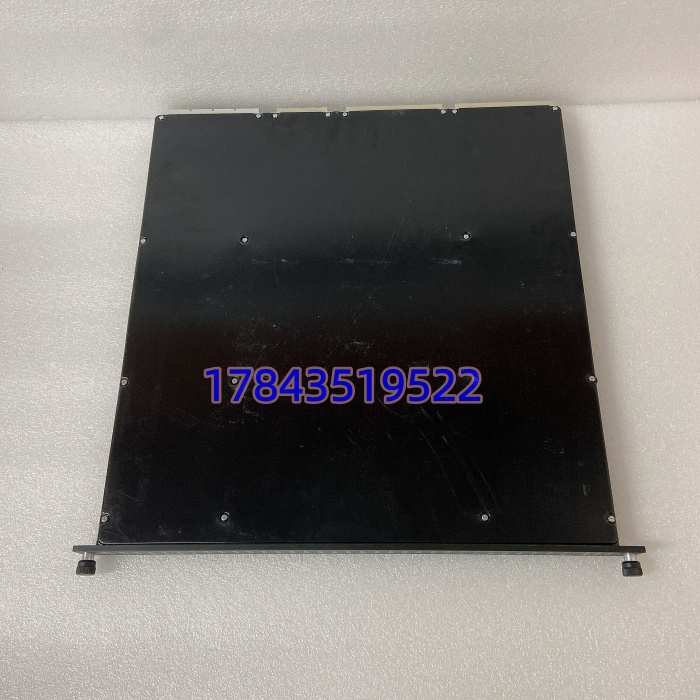

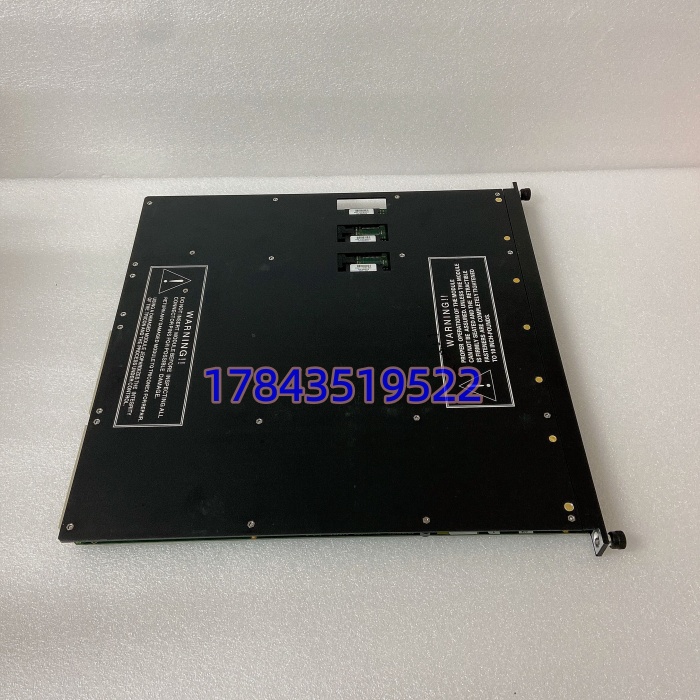

TRICONEX 3503E 是 Tricon 系列 SIS（安全仪表系统）的32 通道数字输入模块，核心用于石油化工、电力等高风险场景的紧急停车（ESD）、火气保护（F&G）系统。模块采用三重化冗余 TMR 架构，每个信号经三路独立电路采集，通过 “三取二” 表决，单点故障不影响系统运行，MTBF 超 250,000 小时。
具备强隔离与在线诊断能力，支持干 / 湿接点信号，适配各类现场开关、探测器；支持热插拔，维护无需停机，显著降低非计划停产风险。符合 SIL3 最高安全完整性等级，是关键安全回路的标准配置。
应用场景与行业案例
高风险连续生产中，ESD/F&G 系统误动作或拒动作都会引发重大事故。3503E 的 TMR 表决与深度诊断，可有效避免单点故障导致的误停车或保护失效。
典型应用场景：
- 石油化工 – ESD 紧急停车系统采集紧急停车按钮、可燃 / 有毒气体探测器、火焰开关信号，三取二表决触发联锁，避免爆炸、泄漏风险。
- 油气平台 – F&G 火气保护系统接收烟雾、温度、火焰探测器信号，实时监测火情，快速触发消防与关断逻辑。
- 电力行业 – 机组安全联锁监测汽轮机、锅炉的转速、振动、温度开关量，异常时触发停机保护，防止设备损毁。
- 冶金 / 煤化工 – 关键设备状态监测采集压缩机、风机、泵类的运行 / 故障触点信号，实现设备安全监控与联锁控制。
案例：某石化厂 ESD 系统误动作整改2025 年，山东某石化厂旧 ESD 系统因单通道传感器漂移，多次触发误停车，每次损失超百万。更换为 TRICONEX 3503E 模块后，TMR 三取二表决有效过滤单通道异常，配合在线诊断快速定位传感器隐患，半年内无一次误动作，生产稳定性显著提升。
质量检测流程
- 入库验收检测核验 TRICONEX 原厂序列号、装箱单，检查防伪标签。外观无腐蚀、划痕、焊点发黄，56 针连接器无变形，核对合格证与出厂参数记录。
- 上机功能测试使用 Tricon V11 专用测试机架，接入 24VDC 冗余电源。通电自检，核对 Power/Active/Fault 指示灯状态；逐通道模拟干 / 湿接点信号，验证采集一致性；连续 24 小时满载运行，监测温升≤35℃，生成带故障码的测试报告。
- 电气参数测试用 Fluke 115 万用表检测通道通断；500V 摇表测绝缘电阻 > 10MΩ；2500VAC 耐压测试 1 分钟，无击穿、漏电流超标。
- 固件与配置验证读取固件版本（V4.1.8）并记录；备份通道滤波、表决逻辑配置；对 DIP 开关、终端电阻跳线拍照存档。
- 最终质检与包装质检员签字确认，防静电袋密封，气泡膜 + 防潮纸箱包装，贴附 QC 合格标签。可提供测试照片与视频，全程可追溯。
