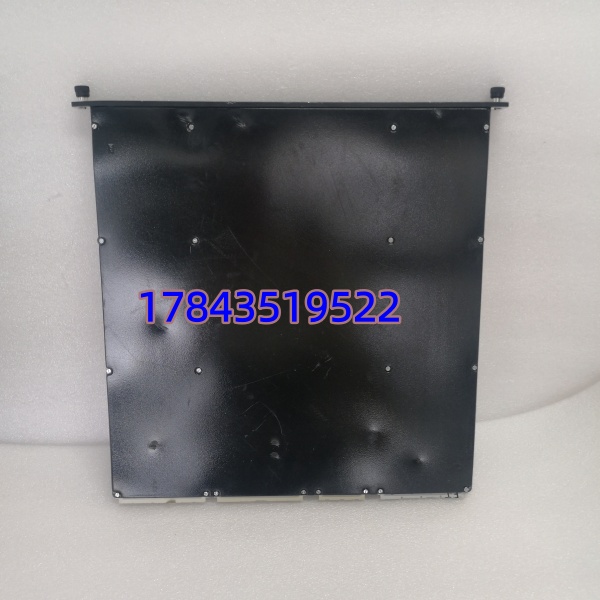

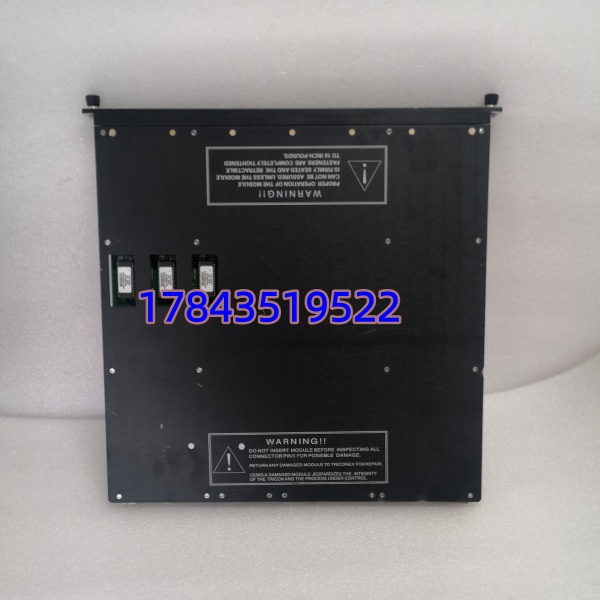

TRICONEX 3503E | Tricon SIS 系统 32 通道数字量输入模块

描述

产品深度介绍

TRICONEX 3503E 是施耐德电气旗下 Tricon 系统的32 通道数字量输入模块，专为安全仪表系统（SIS）设计，用于紧急停车（ESD）、燃烧管理（BMS）等关键安全回路。

模块采用TMR 三重模块化冗余架构，通过 2oo3 表决机制实现容错，单通道故障不影响系统运行。支持 24V DC 干 / 湿接点输入，具备通道级光电隔离与自诊断，可热插拔维护，适配石油化工、电力、天然气等高风险场景。

关键技术规格

质量检测 SOP

1. 入库验收检测核验原厂装箱单、序列号，施耐德官网可溯源。外观无腐蚀、划痕，端子无变形，配套合格证、说明书齐全。
2. 上机功能测试搭建 Tricon v11 测试机架，通电自检，32 通道逐点信号采集测试，验证 TMR 冗余切换功能，连续运行 24 小时，记录温升与稳定性，生成测试报告，可提供测试视频与照片。
3. 电气参数测试500V 摇表测绝缘电阻 > 10MΩ，完成接地连续性与耐压测试，验证 20–42.5V DC 宽电压适应性，符合 SIL3 安全标准。
4. 固件与配置验证读取固件版本（如 V5.2.0），备份通道映射与分组配置，对端子排列、指示灯状态拍照存档。
5. 最终质检与包装质检员签字确认，模块装入防静电袋密封，气泡膜 + 硬纸箱防护，张贴 QC 合格标签（含检测日期），附质检报告与溯源凭证。

技术避坑指南

1. 固件版本不匹配3503E 固件需与 Tricon 系统处理器（如 3501A）严格匹配，版本跨度大会导致通道采集异常、系统报错。更换前读取旧模块固件版本，采购时明确版本范围。曾遇到更换后部分通道无信号，排查发现固件从 V4.5 升至 V5.3，通道驱动不兼容，❗务必提前核对固件版本。
2. 干 / 湿接点配置错误模块支持干接点（无源）与湿接点（有源）输入，配置错误会导致信号无法识别。更换前确认现场信号类型，通过软件或跳线设置对应模式。现场常因误设为湿接点，导致无源开关信号采集失败，反复排查才发现是配置问题。
3. 通道分组与接线混乱32 通道分 4 组（每组 8 通道），每组共地，错接分组会导致信号串扰。更换前拍照记录分组接线，新模块严格复刻，屏蔽层单端接地，避免环流干扰。
4. 热插拔操作不当虽支持热插拔，但频繁或高负载时插拔易导致背板电压波动，触发系统告警。建议在系统低负载时操作，插拔速度平稳，避免暴力操作损坏连接器。
5. 静电防护不足3503E 含敏感电子元件，干燥季节静电击穿风险高。操作全程佩戴防静电手环，在防静电垫上拆装，严禁触摸背板连接器针脚。
