Triconex 3503E | 32 通道数字输入模块 SIS 系统现货

描述

产品深度介绍

Triconex 3503E 是 TRICON 安全仪表系统（SIS）的高密度数字输入模块，专为石油、化工、电力等安全关键型流程设计。模块采用三重冗余（TMR）架构，通过三通道并行处理与 2oo3 表决逻辑，实现单点故障不影响系统运行，满足 SIL3 安全等级要求。

3503E 提供 32 路数字输入，按 8 通道分组隔离，兼容 24VDC 现场开关信号，可接入急停按钮、限位开关、继电器触点等设备。模块支持热插拔，在线更换不中断系统运行，具备 3500V 高隔离耐压，有效抵御工业环境电气干扰，是保障生产安全、避免误停车的核心部件。

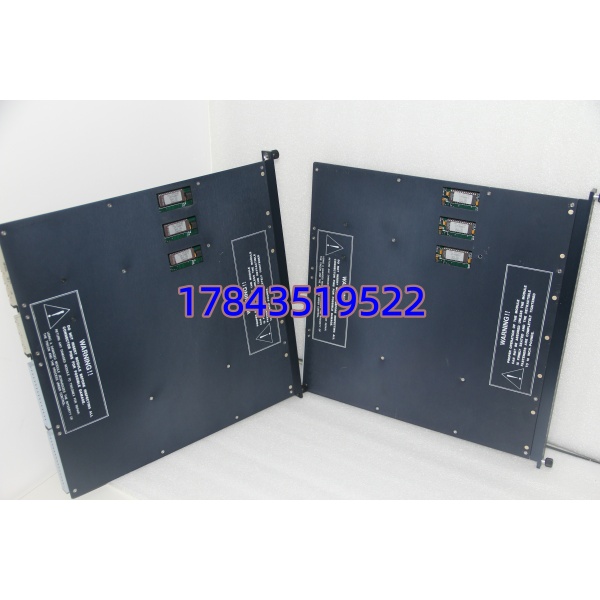

3503E

关键技术规格

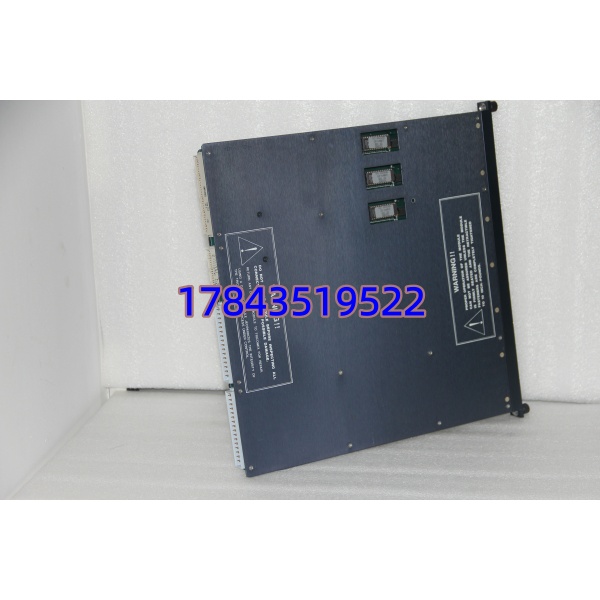

3503E

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 确认 SIS 系统处于安全停机状态，解除相关联锁
2. 切断 TRICON 机架总电源，等待 5 分钟放电
3. 佩戴防静电手环，在防静电垫上操作

工具准备

• 十字螺丝刀（PH1）
• 防静电手环 + 防静电垫
• 手机（拍照记录原有接线与模块配置）

阶段二：拆卸旧模块（15 分钟）

1. 打开 TRICON 机架前门，定位待更换的 3503E 模块
2. 拔掉模块前侧所有接线端子，按组标记线号
3. 拧下模块上下固定螺丝，垂直向外拔出模块
4. 检查背板连接器针脚有无弯曲、氧化，用无尘布擦拭

阶段三：安装新模块（15 分钟）

1. 从防静电袋取出新模块，核对型号3503E
2. 对准机架槽位背板连接器，垂直均匀用力推入，直至完全到位
3. 拧紧上下固定螺丝，扭矩约 0.5 N・m
4. 按标记恢复接线，确保端子压接牢固，无松动

自检清单

• 型号核对无误
• 模块完全插入背板
• 固定螺丝已拧紧
• 接线分组正确、无短路

阶段四：上电测试（10 分钟）

1. 合上机架电源，模块指示灯初始化
2. 观察状态 LED：PWR 常亮、RUN 闪烁为正常
3. 通过 TRICON 编程软件扫描机架，确认 3503E 在线
4. 逐通道测试：触发对应输入信号，软件显示状态同步变化
5. 连续运行 30 分钟，无报警、通讯稳定

⚠️ 如遇问题

• 模块不识别 → 检查背板接触、重新插拔
• 通道无信号 → 核对接线极性、输入电压范围
• 冗余故障 → 检查 TMR 背板连接、固件版本一致性

常见问题解答（FAQ）

Q1：3503E 与 3502E 有什么区别？A：两者均为 TRICON 系列 I/O 模块，但功能不同：

• 3503E：数字输入模块（DI），32 通道，采集开关量信号
• 3502E：模拟输入 / 输出模块（AI/AO），处理 4-20mA/0-10V 模拟信号选型需根据现场信号类型匹配。

Q2：更换模块需要重新组态程序吗？A：无需重新编程。同型号直接更换后，模块自动读取机架配置与逻辑程序，上电即正常工作。若固件版本差异较大，建议同步刷新至兼容版本，避免冗余同步异常。

Q3：3503E 支持热插拔吗？会影响系统运行吗？A：支持热插拔。模块采用 TMR 冗余设计，在线更换时，另外两个冗余通道继续工作，不影响系统联锁逻辑与运行，可在不停机状态下完成维护。

Q4：你们的产品是全新原装吗？有质保吗？A：我们提供的 3503E 为全新原装正品（New Surplus），可提供原厂序列号、装箱单及出厂检测报告，支持官网溯源。产品提供12 个月质保，非人为损坏的硬件故障可免费换新或维修。
