描述
关键规格
| 参数项 | 规格详情 |
|---|---|
| 输入信号 | 干接点（无源）、24V AC/DC 电压信号 |
| 输入范围 | 推荐 20–42.5 VDC；最大耐受 42.5 VAC/VDC（47–63Hz） |
| 阈值 / 滞回 | 导通≈15 VAC/VDC（典型），关断≈8 VAC/VDC（典型）；滞回≈4 V |
| 响应 / 滤波 | 标准响应≤10ms；滤波时间 0.1–100ms 可配 |
| 隔离 | 通道间 2500V AC/1min；系统侧 2500V AC/1min |
| 功耗 | ≤5W |
| 工作环境 | -40℃～+70℃；存储 – 40℃～+85℃；5%–95% RH 无凝露 |
| 机械 / 安装 | 3U 标准机架；Tricon 系统标准槽位；支持热插拔 |
| 尺寸 / 重量 | 约 120×80×50mm；≈0.75kg |
| 认证 | SIL 3、CE、UL、CSA |

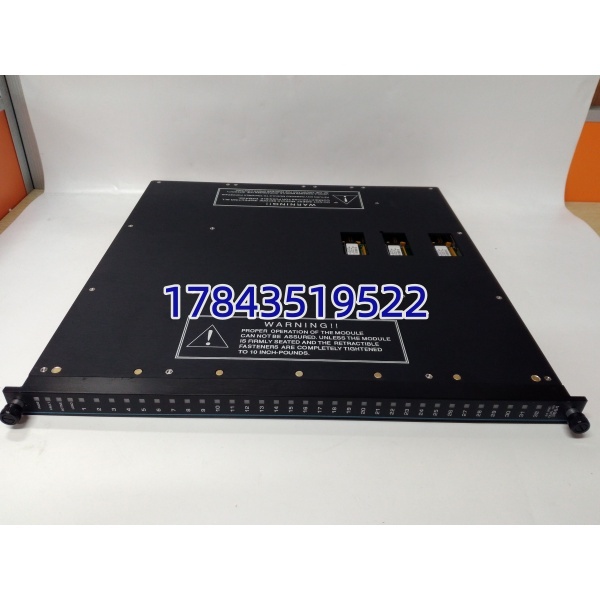

英维思 3664
产品介绍
英维思 3503E 是 Tricon/Trident SIS 的核心TMR 数字输入模块，采用三重冗余与 2oo3 表决逻辑，单点故障不影响系统安全运行。32 路高速 DI 通道支持干接点与 24V AC/DC 信号，光电隔离抗干扰强，适配石油化工、电力、核电等安全关键场景，用于阀门位置、压力开关、急停按钮等信号采集与安全逻辑判断。

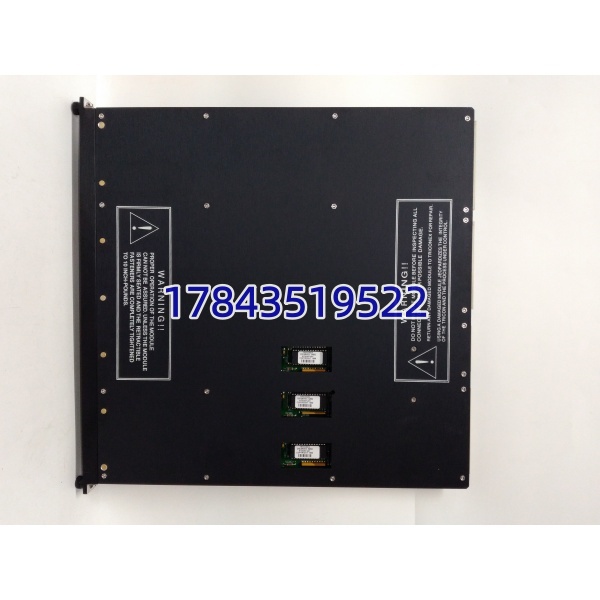

英维思 3664
典型应用
- 安全仪表系统（SIS）：ESD 紧急停车、FGS 火焰 / 气检测、SIL 3 等级回路。
- 过程工业：化工装置联锁、燃气 / 蒸汽系统保护、锅炉安全控制。
- 电力与核电：机组保护、厂用电联锁、关键设备状态监测。
- 老旧系统升级：作为冗余 DI 入口，兼容旧接线与设备，提升系统安全与可用性。
入库质检与上机流程
- 外观核验：核对型号 3503E 与标签，PCB 无损伤、元件无虚焊 / 烧蚀，连接器针脚完好。
- 上电自检：插入 Tricon 8110/8111 机架，背板 24V DC 供电，检查模块状态灯（Pass/Active/Fault）正常。
- 通道诊断：在 Tricon Studio/Trident Tools 中验证 32 通道配置与分组，确认 SOE 时间戳与故障记录功能。
- 信号验证：接入标准干接点 / 24V 信号，逐点测试导通 / 关断阈值与响应时间，确认隔离与抗干扰表现。
- 冗余切换：模拟单通道故障，验证 TMR 表决与无扰切换，确保系统不误跳、不误停。

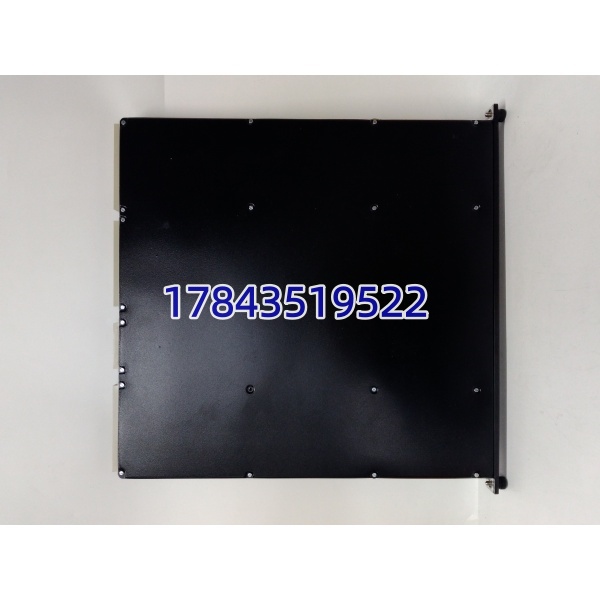

英维思 3664
替换避坑指南
- ❗ 型号唯一：仅适配 Tricon/Trident 系统，不可与 3503EN（模拟输出）或其他品牌 DI 模块互换。
- ❗ 信号匹配：现场设备为干接点 / 24V AC/DC，需与模块输入范围一致；超过 42.5V 需加隔离栅。
- ❗ 布线规范：强电与信号线分开走线，RS-485 / 现场总线用屏蔽双绞线，单端接地抗干扰。
- ❗ 热插拔规则：虽支持热插拔，但需按系统规程操作，避免带载插拔损坏背板。
- ❗ 软件配置：需在 Tricon Configuration Studio 中正确分配通道、设置滤波与阈值，并下载到控制器生效。
常见问答（Q&A）
- Q：3503E 的响应时间有多快？A：标准响应≤10ms，滤波 0.1–100ms 可配；部分场景宣称≤2ms，以现场配置与系统版本为准。
- Q：能否同时处理干接点和电压信号？A：支持，每路可配置为干接点或 24V AC/DC，需在软件中按通道类型正确设定。
- Q：更换时是否需要停机？A：支持热插拔，可在系统运行中更换；但建议避开工艺关键时段，按安全规程执行。
- Q：与其他 Triconex 模块如何配合？A：与 3008 主处理器、3503EN 模拟输出、8110/8111 机架配套，构成完整 SIS 系统。
