描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | 3481（标准 4 通道模拟输出，区分大电流 3482） |
| 适配系统 | Trident TMR 三重冗余 SIS 安全控制器，配套对应 FTA 现场端子底座 |
| 输出通道配置 | 4 路 DC 耦合共回流模拟输出通道，每通道独立三重表决电路 |
| 标准输出量程 | 4~20mA，软件可扩展 0~22mA 超量程，0mA 故障安全归零可选 |
| 转换精度 | 工作温度 0~50℃范围内满量程误差≤±0.25% FS，12bit 分辨率 |
| 单通道负载能力 | 最大 800Ω（28VDC 回路供电工况），过流自动限流保护 |
| TMR 安全架构 | 板内三套独立 DAC 输出电路，2oo3 三取二硬件表决，单通道故障自动屏蔽 |
| 回路诊断功能 | 输出回路断线检测、短路保护、负载超限报警、模块硬件自检 LED 指示 |
| HART 兼容性 | 支持 HART5/6/7 信号透传，可通过端子板对接阀门定位器 HART 组态 |
| 防爆资质 | Class I Div.2 A/B/C/D、ATEX Zone2 危险区域合规，防爆机柜直接装配 |
| 供电规格 | 机架背板 24VDC 供电，整机典型功耗 7W；现场回路外部 24VDC 供电，最高耐受 32VDC 直流过压 |
| 热插拔 | 支持 Trident 机架在线热插拔，更换模块不中断其余通道阀控输出 |
| 工作温区 | -20 ℃ ~ +70 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| PCB 防护工艺 | S1 全域工业三防涂层，耐受炼化粉尘、冷凝水汽、微量硫化腐蚀气体 |
| 抗振动标准 | IEC 60068 工业振动等级，适配加氢、汽轮机房持续低频振动环境 |
| 整机尺寸 | Tricon 标准单槽 I/O 模块，铝型材散热壳体，整机重量约 0.38kg |
| 同系列区分 | 3481 = 标准 4~20mA AO；3482 = 大电流 4~40mA 重载模拟输出模块 |
产品深度介绍

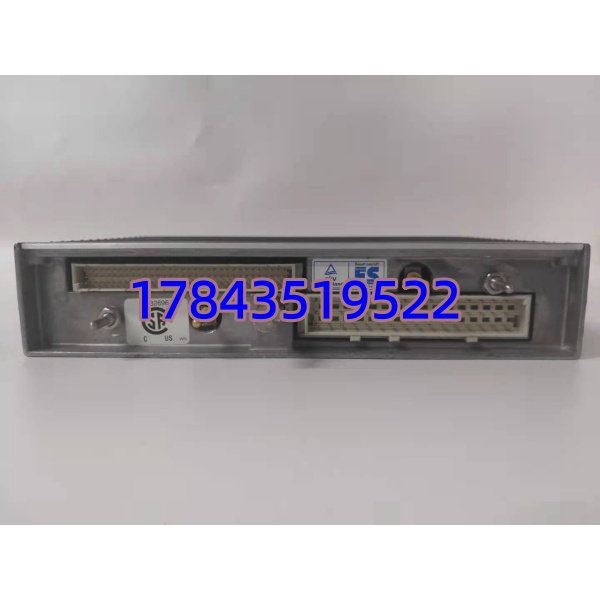

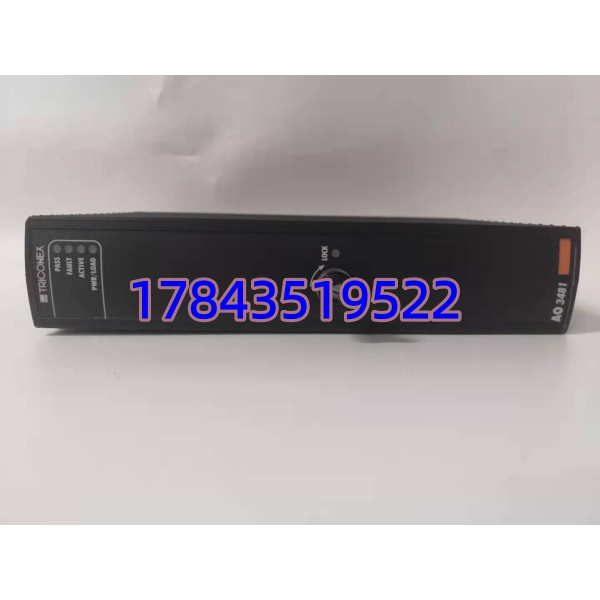

TRICONEX 3481 是 Trident 三重冗余安全系统专用标准模拟输出模块，整套 SIS 调节阀控回路的核心驱动单元，专为 SIL3 等级紧急停车、高压保护工艺设计。模块内部集成三套完全独立的 DAC 转换与输出功率回路，执行 2oo3 三取二硬件表决逻辑，单套输出电路短路、漂移故障时另外两路正常输出，不会造成调节阀误全开 / 全关，彻底消除单点失效风险；每一路输出具备独立过流限流、断线诊断，现场阀门定位器回路老化断线时，上位安全软件实时推送故障报警，提前预判执行机构失效。支持 HART 信号透明传输，可在线读取阀门行程、故障代码、执行器组态参数；配套专用防爆 FTA 端子底座实现现场回路隔离滤波，抑制电磁阀、电机启停浪涌击穿模块输出回路。铝型材一体式散热无风扇结构，全域喷涂三防涂层，适配石油炼化加氢装置、电厂锅炉防爆控制室，是存量 Trident 安全系统大修、抢修核心替换 AO 卡件。
应用场景与行业案例
工程痛点
3481 输出 DAC 回路、功率驱动芯片老化失效后，对应调节阀失去 4~20mA 控制信号，反应釜、加热炉、高压加氢装置温度压力调节回路失控，装置必须降负荷或全线 ESD 紧急停车；该型号海外订货周期超 3 个月，长期无监控存在超温、高压泄漏重大安全隐患。
典型应用场景
- 石油炼化加氢、催化裂化装置 SIS 安全控制柜二区防爆机柜驱动进料调节阀、放空阀、循环氢挡板，三重冗余输出保障故障时工艺安全切料。
- 300/600MW 火电锅炉 Trident 安全控制机架炉膛压力、汽包水位调节挡板执行机构驱动，满足电网 SIL3 安全审计 TMR 三重表决规范。
- 化工园区自备电厂燃气轮机防爆控制柜厂区酸碱腐蚀、高粉尘环境，三防涂层全年连续运行，规避单路输出故障引发机组跳机。
真实案例
山东某炼化加氢装置 Trident 机架 3481 单通道驱动电路老化，加氢进料调节阀输出漂移，装置只能 50% 降负荷人工现场手操调节。原厂无全新现货，拆机备件等待 102 天，采购全新原装现货 48 小时送达，机架在线热插拔 20 分钟完成更换，4 路调节阀 4~20mA 输出线性稳定，装置恢复满负荷连续安全生产。
核心卖点与差异化
- 原生板载 TMR 三重独立输出电路，普通单路工业 AO 卡无三取二硬件表决，无法通过 SIL3 安全防爆验收规范
- 整机 Class I Div.2 防爆认证，石化、电厂危险工艺机柜可直接安装，第三方安全审计唯一合规标准阀控输出模块
- 每通道集成断线、短路、负载超限全诊断，提前预警阀门定位器、现场回路老化，减少非计划停工
- 支持 HART 协议透传，无需额外加装 HART 采集卡，直接在线读取调节阀行程与故障信息
- 支持机架在线热插拔，更换模块仅影响本卡 4 路阀门，其余工艺调节回路持续正常运行，无需装置全线停机
- S1 整机三防 PCB 涂层，炼化腐蚀、电厂高水汽机柜使用寿命优于拆机二手模块 55% 以上
- 出库搭载完整 Trident 仿真机架 24 小时满载 4~20mA 循环输出老化测试，附带纸质 SIL3 防爆合规质检报告
- 整机提供 12 个月质保，出厂 DAC 转换、输出驱动回路原生硬件缺陷支持免费换新
