产品深度介绍

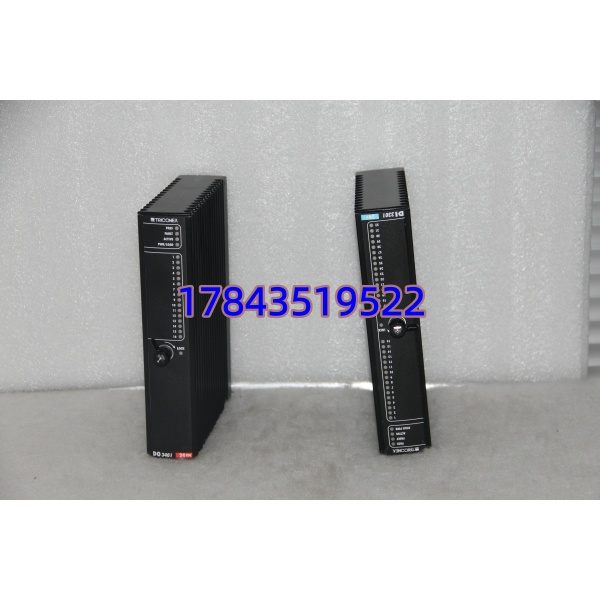

Triconex 3401 是施耐德电气旗下 Triconex 品牌推出的16 通道数字输出模块，属于 Tricon v9/v10 安全仪表系统 (SIS) 的核心 I/O 组件。该模块专为石油化工、电力、油气等高风险行业设计，用于控制阀门、继电器等现场设备，实现紧急停车、火气监测等关键安全功能。
作为安全级控制模块，3401 采用三重模块冗余 (TMR) 架构，三个独立处理器同步运行，可容忍单点故障不影响系统功能。模块具备自诊断与故障隔离能力，支持热插拔，配合冗余电源设计，可最大限度避免非计划停车，保障人员与设备安全。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | Triconex 3401 |
| 通道数 | 16 通道（共地配置） |
| 额定输出电压 | 24V DC |
| 工作电压范围 | 15–30V DC |
| 最大输出电流 | 3.0 A（自限流保护） |
| 绝缘耐压 | ≥2500V（现场与逻辑电路隔离） |
| 冗余架构 | 三重模块冗余 (TMR) |
| 安全认证 | TÜV 认证，风险等级 5 |
| 工作温度 | -40°C 至 70°C |
| 尺寸 (长 × 宽 × 高) | 412 mm × 178 mm × 62 mm |
| 重量 | 2.85 kg |
3401
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认流程切换至安全状态。
- 断开系统总电源（含 UPS），等待 5 分钟释放电容余电。
工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作：
- 导出系统程序至 U 盘与云端。
- 拍照记录旧模块接线端子、DIP 开关位置及机架布局。
阶段二：拆卸旧模块（15 分钟）
- 断开接线：按标签逐一拆卸线缆，避免拉扯损坏端子。
- 释放固定：按压模块底部导轨卡扣，垂直拔出模块。
- 检查背板：清理针脚灰尘，确认无弯曲或氧化。
⚠️ 注意：保留旧模块配置标签，拍照存档后再清理。
阶段三：安装新模块（15 分钟）
- 静电防护：佩戴手环，从防静电袋取出模块。
- 配置复刻：对照照片设置站地址、波特率及终端电阻。
- 插入机架：对准防呆接口垂直按压，卡扣锁定到位。
- 恢复接线：按标签还原线缆，端子螺丝扭矩控制在 0.5N・m。
自检清单：
- DIP 开关设置无误
- 接线无松动、无错接
- 模块固定牢固、无倾斜
阶段四：上电测试（20 分钟）
- 上电前检查：测量 24V DC 电源电压，确认无短路。
- 模块启动：单独给机架上电，观察 RUN 绿灯常亮、无 ERR 红灯报警。
- 软件连接：通过编程软件扫描网络，核对固件版本与配置。
- 功能验证：下载程序后测试输出通道，确认阀门、继电器动作正常。
- 长期监测：系统运行 30 分钟无报警，记录序列号与更换日期。
⚠️ 常见问题：通讯异常优先检查终端电阻设置；ERR 灯闪烁需核对固件版本兼容性。
常见问题解答 (FAQ)
Q1: 3401 模块支持热插拔吗？A: 支持。Tricon 系列 I/O 模块均支持在线热插拔，更换时无需停机，不影响系统运行。操作时注意静电防护，避免在带电状态下触碰背板针脚。
Q2: 这个模块是安全级的吗？有认证吗？A: 属于SIL3 安全级模块，通过 TÜV 认证，风险等级 5。适用于紧急停车、锅炉保护、火气检测等安全仪表系统，符合 IEC 61508 标准。
Q3: 3401 和 3402、3403 有什么区别？可以替换吗？A: 三者均为 Tricon 系列输出模块，核心差异在通道数与输出类型：
- 3401: 16 通道数字输出，24V DC
- 3402: 8 通道模拟输出，4-20mA
- 3403: 16 通道数字输入
不能直接替换，需匹配系统机架槽位与程序配置。
Q4: 更换模块后需要重新下载程序吗？A: 同型号直接替换无需重下程序，模块会自动从系统加载配置。若涉及固件升级，需核对版本兼容性，必要时重新下载程序，耗时约 30 分钟。
Q5: 质保期多久？售后有保障吗？A: 提供12 个月质保（自发货日起），覆盖硬件非人为故障。质保期内出现功能异常，可免费维修或更换；支持远程技术协助，提供测试报告与序列号溯源服务。
Q6: 如何辨别模块是全新原装还是翻新？A: 全新原装可提供：
- 原厂防静电袋、装箱单与出厂合格证
- 序列号可在施耐德官网查询生产日期
- 无划痕、无维修痕迹、接口针脚全新无氧化
- 完整的入库与功能测试记录，可提供视频验证
