描述
产品深度介绍

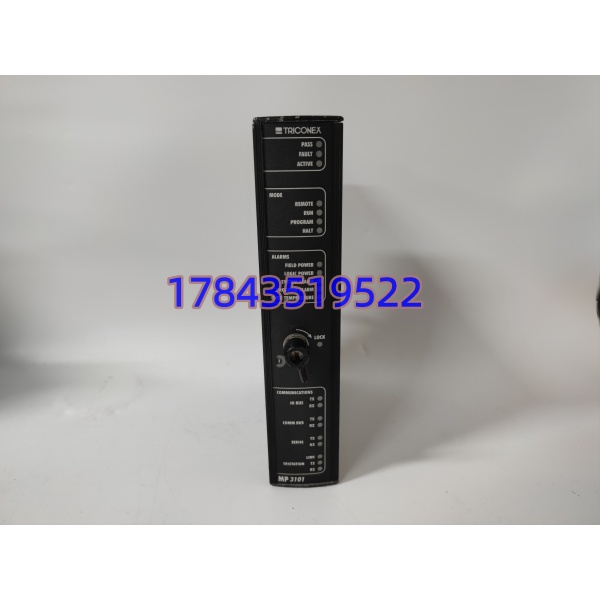

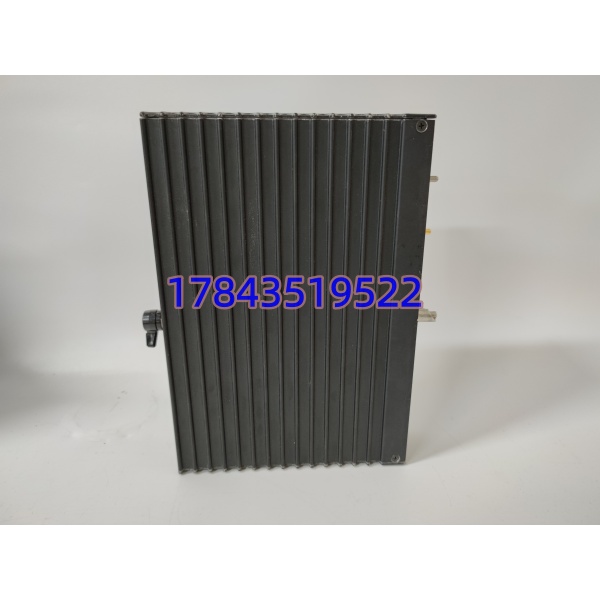

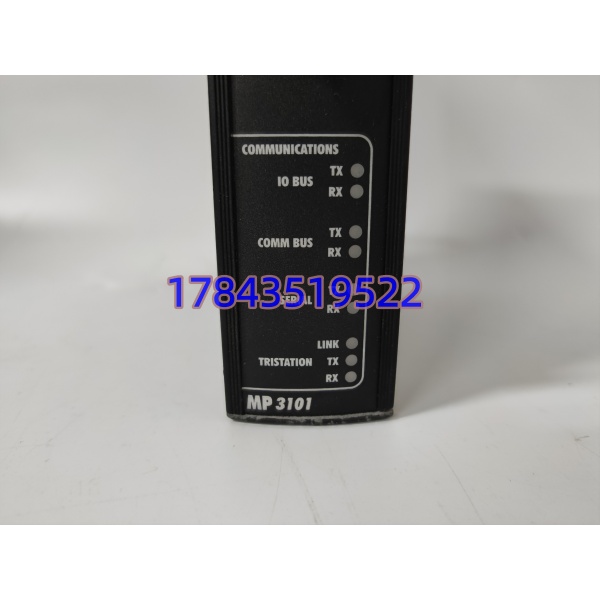

TRICONEX 3101 是 TS3000/Trident 安全系统核心三重冗余主控，整套系统必须三块 3101 同步成对运行，三路处理器独立同步运算同一套安全逻辑，通过 TriBus 总线实时交叉比对，采用专利 2oo3 硬件表决机制，单通道硬件损坏不会输出错误联锁指令，规避高危工艺误跳车风险。模块内置大容量闪存，厂区断电后安全程序、SOE 事件记录、工艺联锁参数永久留存，重启无需重新下装工程；独立以太网与 Modbus 串口双通讯通道，分别对接 TriStation 组态站、全厂 DCS、SCADA 上位系统，同步上传机组状态、故障报警、联锁动作时序记录。铝制一体化散热外壳适配高温、高粉尘厂房，单块故障可在线插拔更换，多用于炼化、电厂存量 ESD、ITCC、F&G 老安全系统备件替换、装置技改扩容场景。
应用场景与行业案例
工程痛点描述石化、电厂在用 Trident 系统服役周期普遍超 12 年，原厂 3101 订货周期 3–4 个月。主控老化会出现三通道表决不一致、TriBus 总线频繁报错、SOE 记录丢失；任意一块主控失效未及时替换，系统降级为两重冗余，单点故障即可触发装置紧急停车。若混用 3008/3009 旧款处理器，TriBus 总线协议不兼容，整套 SIS 系统全局报警、安全联锁全部屏蔽。
典型应用场景
- 石油炼化 – 加氢、重整装置 ESD 紧急停车系统反应器超温超压、氢气泄漏联锁运算，防爆 Class1 Div2 高危区域三重容错架构，避免单点失效造成装置跳车。
- 火力发电厂 – 汽轮机组 ITCC 综合控制压缩机防喘振、超速保护、炉膛 FSSS 熄火联锁，三冗余架构保障机组长周期满负荷稳定运行。
- LNG 海上平台、储运站 – F&G 火气监测系统可燃气体、火焰探测器信号表决处理，无人值守场站保障泄漏第一时间触发隔离联锁。
- 煤化工气化装置 – 高压反应器安全保护多变量高压工艺联锁，抵御变频器强电磁干扰，完整 SOE 事件记录满足安监审计要求。
- 精细医药化工 – 反应釜压力温度安全系统连续 24 小时密闭工艺，三重冗余杜绝误停车造成物料报废、安全事故。
真实现场案例去年四季度，西北某煤制烯烃合成装置 Trident 系统其中一块 3101 主控出现通道校验故障，系统降级至双重冗余运行，安监巡检判定存在重大安全隐患，装置被迫降负荷减产。原厂备件交货周期 92 天，运维紧急调取全新原装 3101 现货，更换前完整记录三块 CPU 以太网 IP、TriBus 地址、程序扫描周期。短时停机完成单块插拔更换，上电后三通道自动同步表决，系统恢复完整 TMR 三重冗余状态，装置恢复满负荷生产。项目结束后该厂一次性储备 3 块同型号 3101，纳入 ITCC 机组一级常备安全备件。
技术避坑指南
1. 3101 与 3008/3009 混用，三重总线全局报错（最高发故障）问题：3101 采用新一代 TriBus 同步总线，3008、3009 为老款通讯协议，三套 CPU 混装后三通道无法同步表决，整套 SIS 系统屏蔽所有安全联锁，存在重大工艺安全风险。避坑：采购前核对现场三块 CPU 全部丝印型号，必须统一使用 3101；到货先核对壳体零件号再上机。现场实例：某炼化运维混用新旧两款主控，上机后反应器 ESD 联锁全部失效，停机整改耗时 6 小时。
2. 三块主控以太网 IP 地址重复，三通道同步紊乱问题：三块 3101 以太网 IP 需独立分段配置，地址重复会造成 TriStation 组态站无法同步三通道程序，表决逻辑持续报错。避坑：更换前逐块拍照记录原有三段独立 IP，新装三块主控分别分配不重复网段地址。
3. 机柜高温超 70℃触发内存校验故障问题：机柜滤网堵塞、散热风扇停转，内部温度长期高于 70℃，ECC 内存频繁校验失败，系统持续降级冗余运行。避坑：每月清理机柜风道滤网，控制机柜内部长期运行温度≤60℃，高温工况加装辅助风冷。
4. 未做防静电操作击穿 TriBus 总线芯片问题：干燥冬季厂房静电累积，未佩戴防静电手环插拔主控，背板 TriBus 通讯芯片被静电击穿，三通道同步彻底失效，单块 CPU 直接报废。避坑：全程佩戴防静电手环，模块放置防静电垫，插拔轻缓禁止触碰背板金手指区域。现场实例：电厂维护无防静电操作更换主控，整块 3101 三通道总线全部失效，备件直接作废。
5. Modbus 总线两端接地产生环流，上位数据断传问题：Modbus RS485 屏蔽线缆中控机柜、DCS 侧同时接地，厂区地电势差形成环流，串口收发芯片长期受损，上位无法读取安全系统报警数据。避坑：Modbus 屏蔽线缆仅 SIS 机柜端单端接地，DCS 侧屏蔽层悬空，使用工业双绞屏蔽通讯电缆
