产品深度介绍

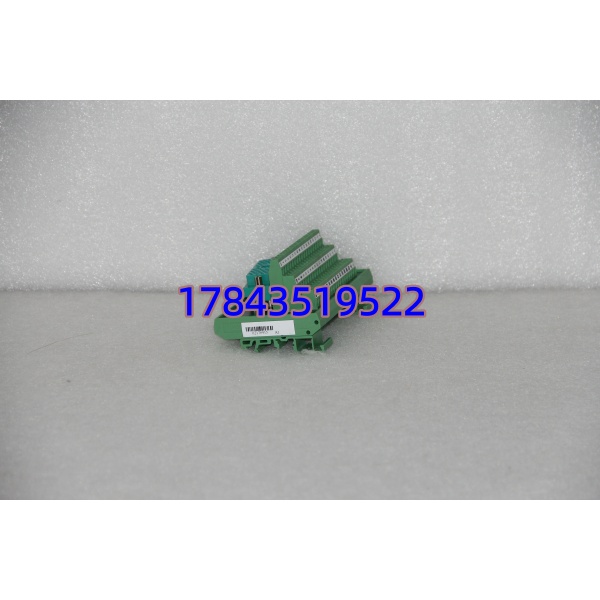

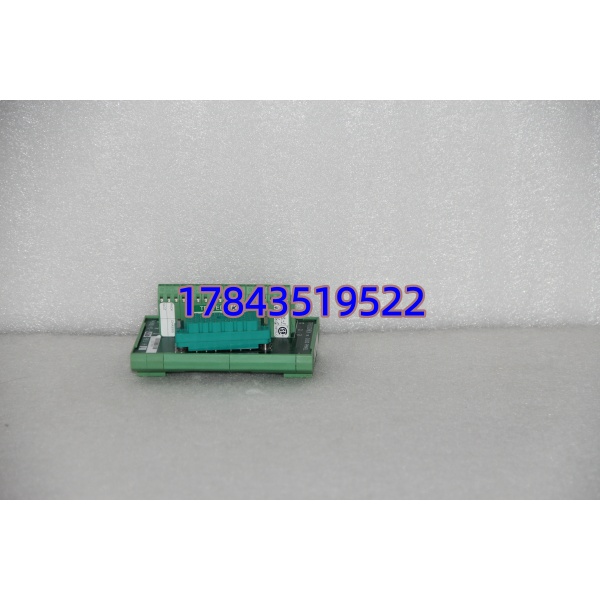

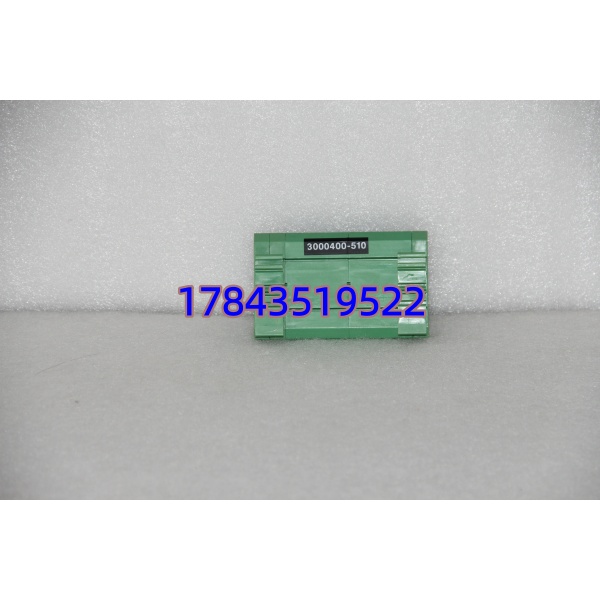

Invensys Triconex 7400143 是 Tricon 安全仪表系统（SIS）的16 通道数字输出端子板，作为 DO 模块与现场执行器（电磁阀、继电器、指示灯）的接口单元，广泛应用于石化、电力、天然气等安全关键场合。
端子板采用工业级阻燃 PCB，集成 Phoenix Contact 接线端子，支持 24V DC 数字信号转接；每通道配备独立继电器隔离与过流保护，具备通道状态 LED 指示与故障诊断功能，符合 SIL3 安全等级，是安全系统 I/O 信号转接的核心部件。
7400143
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 16 路数字输出转接 |
| 工作电压 | 24V DC ±10% |
| 接线端子 | Phoenix Contact 螺钉式端子 |
| 隔离方式 | 继电器隔离（每通道独立） |
| 指示灯 | 每通道 LED 状态指示（ON/OFF） |
| 适配模块 | Tricon 3500/3600 系列 DO 模块（如 3625、3664） |
| 安全认证 | SIL3（IEC 61508）、TÜV 认证 |
| 工作温度 | 0°C–60°C |
| 安装方式 | Tricon 机架标准槽位（后置安装） |
| 尺寸 / 重量 | 约 45×20×15cm / 约 3kg |
7400143
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 SIS 系统停机、断电（含 UPS），等待 5 分钟放电。
- 办理受限空间作业许可（如需）。
工具准备：
- 防静电手环、PH1 螺丝刀、万用表、标签纸、手机
备份工作：
- 拍照记录旧端子板接线、模块对应关系
阶段二：拆卸旧端子板（15 分钟）
- 松开面板固定螺丝，抽出旧端子板。
- 标记并断开现场接线（电磁阀、继电器线缆）。
- 检查背板连接器针脚无弯曲、无灰尘。
- 保存旧端子板接线标签与照片。
阶段三：安装新端子板（15 分钟）
- 佩戴防静电手环，核对型号为 7400143。
- 对准背板插入端子板，拧紧面板螺丝。
- 按标签恢复接线：每通道正 / 负线接对应端子，屏蔽层单端接地。
自检清单：
- 型号与槽位匹配
- 接线紧固无松动
- 端子板与机架对齐
- 屏蔽层接地正确
阶段四：上电测试（20 分钟）
上电前检查：
- 测量机架电源为 24V DC ±10%，无短路。
上电步骤：
- 机架上电，观察 LED：PWR 绿灯常亮，通道 LED 状态正常。
- 连接 TriStation 软件，强制输出测试，验证通道动作与现场执行器响应一致。
- 连续运行 30 分钟无报警，记录更换信息。
⚠️ 常见问题：
- 无输出响应 → 检查接线极性、端子紧固、模块配置
- 通道 LED 不亮 → 核对供电电压、背板连接、保险丝状态
- 输出不稳定 → 检查屏蔽接地、线缆干扰、继电器老化
7400143
常见问题解答（FAQ）
Q1：7400143 和普通接线端子排有什么区别？
A：核心是安全等级与系统适配性不同：
- 7400143：Tricon 原厂 SIL3 认证端子板，继电器隔离、通道诊断、LED 状态指示，与 Tricon DO 模块无缝适配，适合 ESD/FGS 安全系统
- 普通端子排：仅基础接线功能，无隔离与诊断，安全等级低，仅用于非安全级信号转接7400143 可确保安全系统输出信号的可靠隔离与故障检测，普通端子排无法满足安全系统的容错要求。
Q2：7400143 支持热插拔吗？
A：不支持。更换时必须断电，否则可能导致：
- 背板连接器烧毁
- 端子板内部继电器损坏
- 系统输出误动作建议在机组停机维护窗口更换，更换后强制输出测试验证通道正常。
Q3：这款端子板的质保期多久？售后怎么处理？
A：我们提供12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障与出厂功能缺陷。人为损坏（静电击穿、进水、过压、接线错误）不在质保内。售后流程：联系客服描述故障（附照片 / 视频）→ 远程协助诊断 → 确认故障后，1 年内免费维修或更换，往返运费由我方承担。
Q4：市场上的 7400143 有全新和翻新，怎么区分？
A：全新原装（New Surplus）有 3 个核心鉴别点：
- 包装：未拆封原厂防静电袋，附带装箱单、合格证、序列号标签
- 外观：无划痕、无维修痕迹、端子无插拔磨损、继电器无烧蚀
- 溯源：序列号可在施耐德（原英维思）官网查询生产日期与出厂记录翻新件价格低，但存在继电器接触不良、隐性故障风险，不建议用于 SIS 安全联锁场合。
Q5：7400143 能适配哪些 Tricon 系统与模块？
