英维思 4351B | Tricon TCM 通信模块

• 描述

描述

关键技术规格

参数项	规格值
产品型号	4351B (TCM)
产品类型	三重冗余通信模块
适配系统	Tricon v10.0 及以上安全系统
处理器	32 位，33 MHz
内存	1 MB RAM / 4 MB Flash
通信接口	4×DB-9 (RS-232/RS-485)；2×RJ-45 (10/100M 以太网)
端口隔离	500 VDC 电气隔离
支持协议	Modbus RTU/TCP、TriStation、SNTP、DNP3、OPC
工作温度	-10 °C ~ +60 °C
存储温度	-40 °C ~ +85 °C
物理规格	3U 机架式，支持热插拔
安全认证	IEC 61508 SIL 3
重量	约 2.3 kg

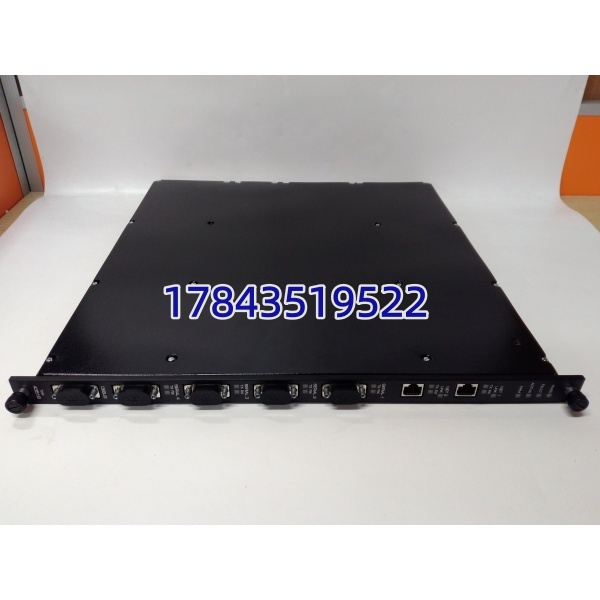

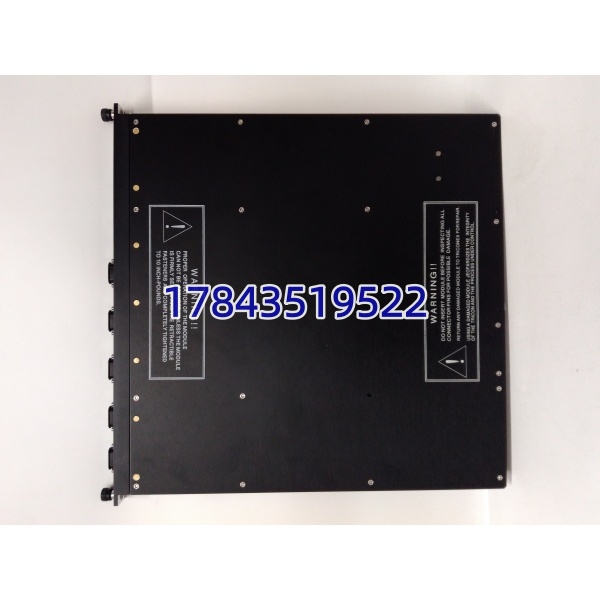

英维思 4351B

产品深度介绍

英维思 4351B 是 Tricon 安全仪表系统（SIS）核心通信模块，采用三重模件冗余（TMR）架构，保障安全关键场景下数据传输零中断。模块作为系统 “数据神经中枢”，负责连接控制器、上位机、DCS、PLC 与现场仪表，实现 ESD、F&G 等安全功能指令与状态数据的实时交互。

双网口 + 四串口设计，支持 Modbus、TriStation 等多协议，500V 端口隔离抵御工业电磁干扰。热插拔特性支持不停机更换，SIL3 安全认证适配石化、电力等高风险行业。作为停产关键备件，其稳定兼容老旧 Tricon 系统，是 SIS 维保与扩容的核心替换件。

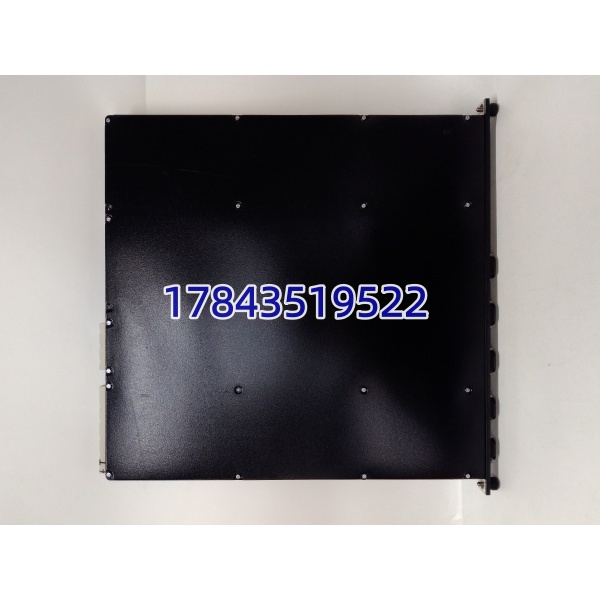

英维思 4351B

应用场景与行业案例

工程痛点描述

石化、电厂等 SIS 系统运行超 15 年后，4351B 易出现通信丢包、端口失效、协议不兼容等故障。原厂停产，海外订货周期超 10 周。通信模块失效直接导致 ESD 系统失联，装置被迫紧急停车，每小时损失可达百万元，且存在安全联锁失效的重大风险。

典型应用场景

1. 石油化工 – SIS 安全通信用于炼油厂、乙烯装置 ESD 与 F&G 系统，TMR 架构确保三重通道数据校验，Modbus 协议兼容第三方仪表，SIL3 认证满足化工安全联锁最高等级要求。
2. 电力行业 – 汽轮机保护电厂汽轮机紧急停机、锅炉安全保护系统，双以太网冗余设计，支持 SNTP 时间同步，保障故障数据精准追溯，避免非计划停机。
3. 海上平台 – 远程安全监控海上钻井平台井口控制、管线关断系统，宽温与抗盐雾设计，RS-485 长距离通信稳定，光纤接口抵御海洋强电磁干扰。
4. 冶金行业 – 高炉安全联锁钢铁厂高炉炉体安全、煤气回收系统，抗振动、防尘特性适配恶劣环境，热插拔支持快速抢修，降低高炉停产风险。

真实案例

华南某大型炼化厂 Tricon SIS 系统，4351B 模块以太网端口故障，中央控制室与现场 ESD 阀通信中断，装置处于高危运行状态。原厂停产，订货需 12 周。我方提供全新原装 4351B，完成 TMR 冗余测试、通信握手、24 小时稳定性老化，出具 SIL3 级测试报告。模块 48 小时送达，工程师热插拔替换，无需修改程序，系统立即恢复全功能通信。该厂后续储备 4 块作为应急备件，彻底消除 SIS 通信断供风险。

SOP 质量透明化检测

1. 入库验收检测

• 来源追溯：核验英维思原厂序列号、批次编码，确认 4351B 型号与 Tricon v10 + 兼容性
• 外观检查：PCB 无氧化、元件无烧蚀，接口针脚完好，外壳无变形，标签清晰可追溯
• 版本核对：确认硬件版本适配 SIL3 安全系统，无维修翻新痕迹
• 附件核对：原厂合格证、安全认证文件齐全

1. 上机功能测试

• 测试环境：Tricon v11 系统测试机架，搭建 TMR 三重冗余通信环境
• 通电自检：模块上电，PWR/COM/RDY 指示灯正常，无故障报警
• 通信测试：验证 4 路串口、2 路网口通信，Modbus TCP/RTU 数据传输稳定，无丢包
• 冗余测试：模拟单通道故障，系统无缝切换，通信不中断
• 连续老化：常温运行 24 小时，监测温升与通信状态，无异常

1. 电气参数测试

• 绝缘电阻：500V 摇表测试，端口间绝缘＞10 MΩ
• 隔离耐压：500 VDC 端口隔离测试，无击穿、无漏电
• 电压波动：模拟 18–32 VDC 供电波动，模块通信稳定不受影响

1. 固件与配置验证

• 读取固件版本，记录存档，确认与 Tricon 系统兼容
• 核对通信地址、协议配置，支持 TriStation 1131 编程软件

1. 最终质检与包装

• 质检员签字确认，张贴 QC 合格标签与检测日期
• 防静电真空袋密封，防震气泡膜 + 加固纸箱包装
• 可提供测试视频、完整报告、SIL3 认证文件供客户核验

技术避坑指南

1. 系统版本不兼容4351B 仅支持 Tricon v10.0 及以上系统，v9 及以下版本无法识别。替换前务必核对控制器系统版本，避免上机无响应。
2. 冗余配置错误TMR 架构需 3 块 4351B 组成冗余组，不可单块使用。安装前检查机架冗余授权，配置相同 IP 与协议，确保三重通道同步。
3. 端口协议混用串口 1 支持 GPS/Modbus，串口 4 支持 TriStation/Modbus。不可随意切换协议，否则导致通信失败；以太网端口需配置同一网段，避免 IP 冲突。
4. 静电与带电操作模块搭载精密安全芯片，未戴防静电手环直接插拔易致芯片击穿。严禁带电接线，更换前切断外部通信电源，防止短路损坏 SIS 系统。
5. 接地与干扰问题通信线缆需单端接地，远离动力电缆。强干扰环境优先选用光纤端口，否则易出现数据丢包、安全指令误触发。
