产品深度介绍
Invensys Triconex 3511 是 Tricon 安全仪表系统（SIS）的8 通道高精度脉冲输入模块，专为旋转机械（汽轮机、压缩机）转速、流量计脉冲总量、编码器位置监测设计，广泛应用于石化、电力、冶金等安全关键场合。
模块采用三重冗余（TMR）架构，每通道独立隔离，支持 AC 耦合差分输入，可直接接入无源磁电式传感器；16 位分辨率、±0.01% 高精度测量，25ms 快速刷新，具备通道持续诊断与过压保护，符合 SIL3 安全等级要求，是机组安全监测的核心采集部件。

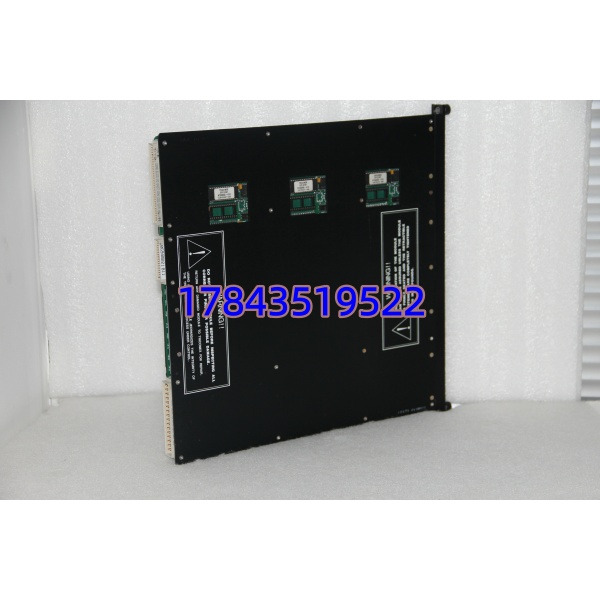

3511
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 8 路独立差分脉冲输入（非共地） |
| 输入类型 | AC 耦合、平衡差分，适配无源磁电传感器 |
| 分辨率 | 16 位 |
| 测量精度 | 1,000–20,000 Hz 范围内 ±0.01% |
| 频率范围 | 10 Hz–20,000 Hz |
| 输入阻抗 | >8 kΩ（典型 20 kΩ） |
| 共模电压范围 | -100 VDC 至 + 100 VDC（峰峰值） |
| 正常输入电压 | 1.5–200 V（峰峰值） |
| 安全认证 | SIL3、IEC 61508、ATEX、IECEx |
| 工作温度 | 0°C–60°C |
| 功耗 | 约 5W |
| 安装方式 | Tricon 机架标准槽位 |

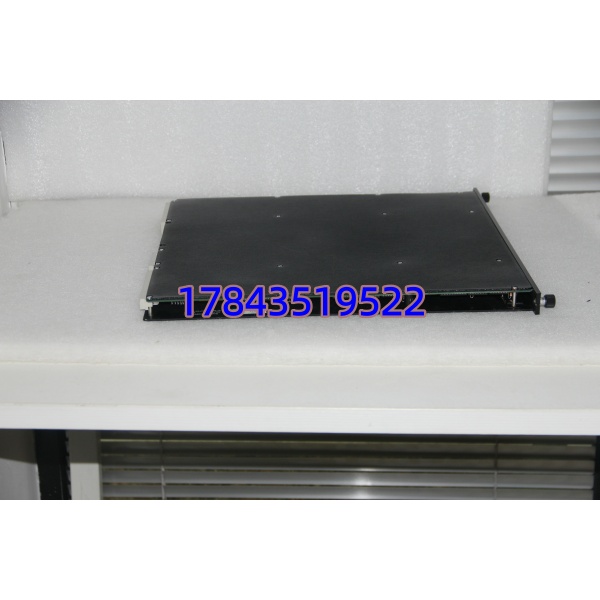

3511
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 SIS 系统停机、断电（含 UPS），等待 5 分钟放电。
- 办理受限空间作业许可（如需）。
工具准备：
- 防静电手环、PH1 螺丝刀、万用表、标签纸、手机
备份工作：
- 导出 Tricon 系统配置至 U 盘
- 拍照记录旧模块接线、槽位编号
阶段二：拆卸旧模块（15 分钟）
- 松开面板固定螺丝，抽出旧模块。
- 标记并断开脉冲端子接线（正 / 负差分线）。
- 检查背板连接器针脚无弯曲、无灰尘。
- 保存旧模块配置标签与照片。
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，核对型号为 3511。
- 对准背板插入模块，拧紧面板螺丝。
- 按标签恢复接线：每通道差分线接对应正 / 负端子，屏蔽层单端接地。
自检清单：
- 型号与槽位匹配
- 接线紧固无松动
- 模块与机架对齐
- 屏蔽层接地正确
阶段四：上电测试（20 分钟）
上电前检查：
- 测量机架电源为 24V DC ±10%，无短路。
上电步骤：
- 机架上电，观察 LED：PWR 绿灯常亮，COMM 闪烁正常。
- 连接 Tricon 编程软件，读取模块信息，核对固件版本。
- 下载备份配置，模拟脉冲信号，测试通道计数准确。
- 连续运行 30 分钟无报警，记录更换信息。
⚠️ 常见问题：
- 无脉冲输入 → 检查接线极性、传感器供电、屏蔽接地
- 计数不准 → 核对频率范围、输入电压幅值、差分匹配
- COMM 灯不闪 → 检查背板连接、槽位地址设置
常见问题解答（FAQ）
Q1：3511 和普通数字量输入模块有什么区别？
A：核心是脉冲采集能力与安全等级不同：
- 3511：专门测高频脉冲（10–20000Hz），16 位高精度，差分隔离，SIL3 认证，适合转速 / 流量关键监测
- 普通 DI 模块：仅测开关量（通 / 断），频率≤1kHz，无高精度计数，安全等级低3511 可直接接入磁电式转速传感器，无需额外信号调理，普通 DI 模块无法胜任高频脉冲测量。
Q2：3511 支持热插拔吗？
A：不支持。更换时必须断电，否则可能导致：
- 背板连接器烧毁
- 模块内部电路损坏
- 系统配置丢失建议在机组停机维护窗口更换，更换后重新下载配置并校准脉冲计数。
Q3：这款模块的质保期多久？售后怎么处理？
A：我们提供12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障与出厂功能缺陷。人为损坏（静电击穿、进水、过压、接线错误）不在质保内。售后流程：联系客服描述故障（附照片 / 视频）→ 远程协助诊断 → 确认故障后，1 年内免费维修或更换，往返运费由我方承担。
Q4：市场上的 3511 有全新和翻新，怎么区分？
A：全新原装（New Surplus）有 3 个核心鉴别点：
- 包装：未拆封原厂防静电袋，附带装箱单、合格证、序列号标签
- 外观：无划痕、无维修痕迹、针脚无插拔磨损、端子无烧蚀
- 溯源：序列号可在施耐德（原英维思）官网查询生产日期与出厂记录翻新件价格低，但存在计数不准、隐性故障风险，不建议用于 SIS 安全联锁场合。
Q5：3511 能适配哪些 Tricon 系统？
A：兼容Tricon Tricon 系列机架（如 Tricon 8100、Tricon 9100），适配 Tricon 系统所有安全控制模块，广泛用于火电、石化、天然气、冶金等行业的汽轮机转速监测、压缩机防喘振、流量计脉冲总量计算、编码器位置反馈等安全关键应用。
