描述
产品详情

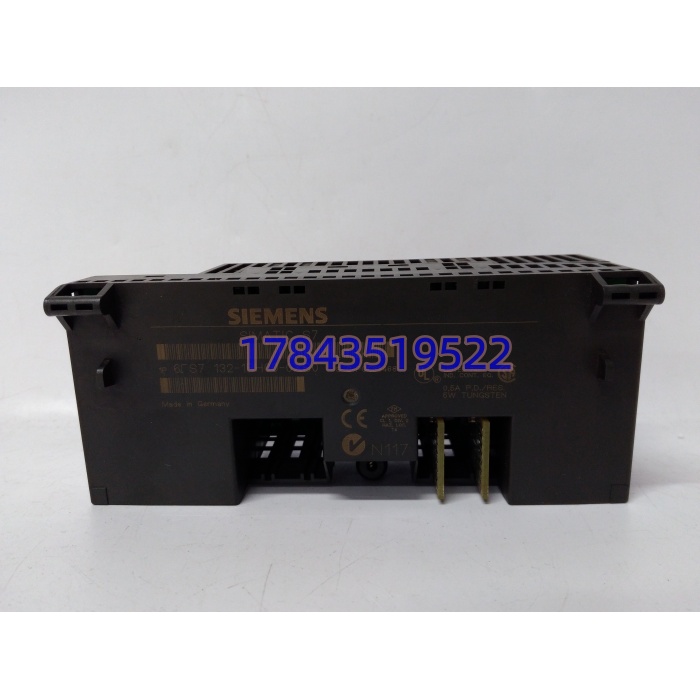

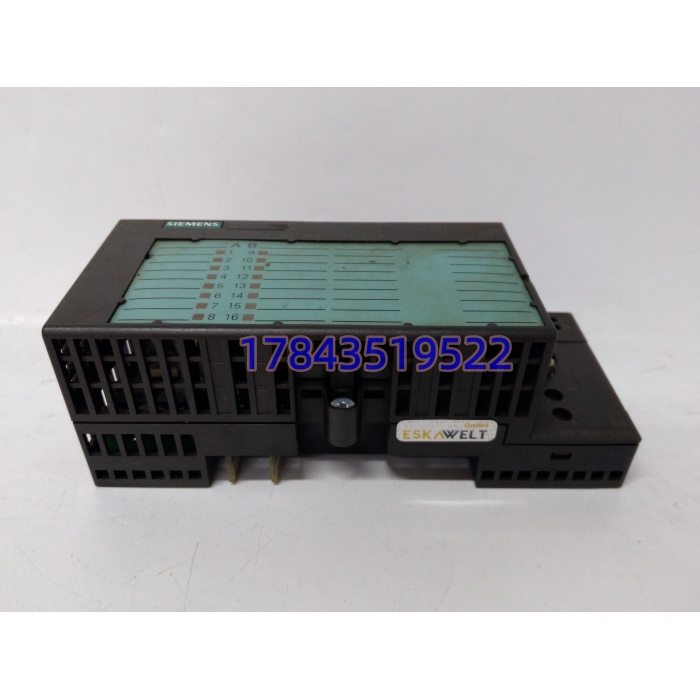

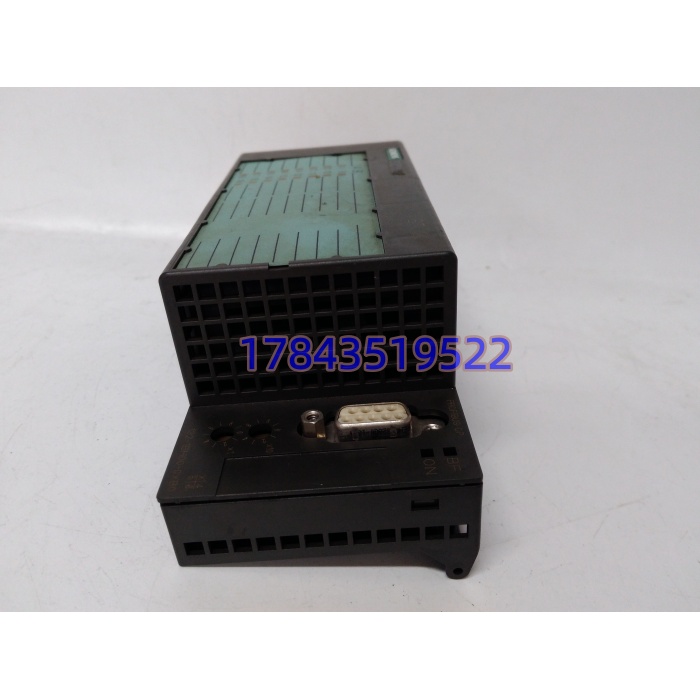

・型号：6ES7132‑1BH00‑0XB0・品牌：Siemens 西门子・系列：ET200M 分布式 I/O 系统
规格参数
| 项目 | 参数 |
|---|---|
| 通道数量 | 8 路数字输出 |
| 输出类型 | 晶体管输出，24VDC |
| 单通道最大电流 | 0.5A |
| 负载电源 | 外部 24VDC 供电 |
| 适配底座 | ET200M 有源总线底座 |
| 接口模块 | IM153‑1/IM153‑2 系列 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内安装 |
| 状态指示 | 每通道 LED 状态指示灯 |
| 固件 | 集成在硬件内部，无需单独下载 |
产品介绍
6ES7132‑1BH00‑0XB0 是 ET200M 站的 8 通道晶体管数字输出子模块，安装在有源总线底座上，接收 PLC 背板总线下发指令，输出 24V 开关量去驱动现场阀件、接触器。坦白讲，该型号属于老款 ET200M I/O，已经停产。市面流通货源多为拆机、翻新件。采购务必写完整订货号，后缀不同硬件不通用；负载短路会直接打坏通道，收货要做通道通断校验。
应用场景与行业案例
我在现场遇到过，外部负载线圈短路，模块单通道烧毁，其余通道还能工作，告警容易被忽视，等到工艺需要动作时该回路拒动。模块故障会造成对应执行机构无法动作，引发工艺异常。
- 化工装置 PLC 远程 I/O 站：电磁阀驱动输出，原有 ET200M 硬件架构不变，只能选用同型号子模块替换。
- 汽车制造流水线：输送线接触器控制，整套程序、底座已经定型，更换其它型号需要改动硬件接线与程序。
- 水处理老项目 PLC 系统：阀门、泵组开关输出，项目已经不再做大规模改造，依靠备件维持运行。
真实案例：某污水处理厂 ET200M 远程站，6ES7132‑1BH00‑0XB0 模块部分通道烧毁，对应出水阀门无法打开。维护人员检查外部线圈、接线，没有找到问题。厂区没有备用模块，采购经过通道测试的拆机件等待 18 天。等待备件期间，该阀门只能就地手动操作。事后设备部把该模块划入 B 级备件清单。
