描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 额定工作电流（线侧） | 80A (AC-53A) |
| 额定工作电流（delta 侧） | 156A |
| 控制电机功率（460V） | 线侧 60HP /delta 侧 125HP |
| 工作电压 | 三相 200/230/460VAC，50/60Hz |
| 控制电压 | 115VAC |
| 启动方式 | 电压斜坡软启动（可调） |
| 停止方式 | 软停车（可调） |
| 保护功能 | 过载、缺相、过温、失压保护 |
| 旁路接触器 | 内置，运行时自动闭合 |
| 防护等级 | IP00 |
| 尺寸（宽 × 高 × 深） | 280mm×240mm×150mm |
| 重量 | 约 5.18kg |
| 标准认证 | IEC 60947-4-2 |

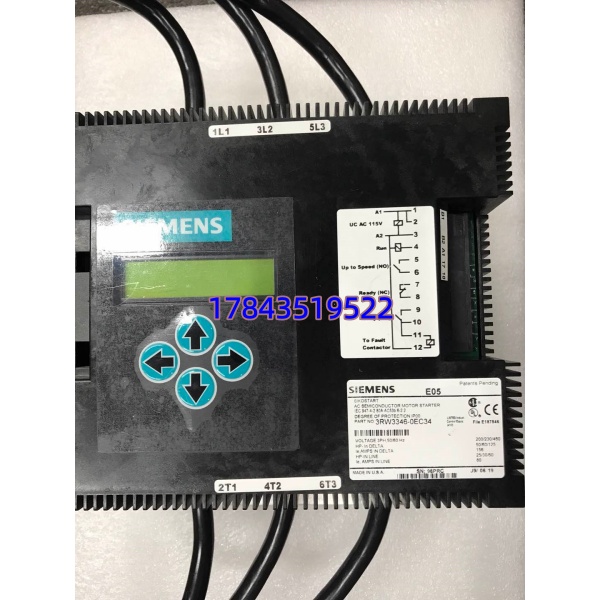

3RW3346-0EC34
产品深度介绍
西门子 3RW3346-0EC34 是 SIRIUS Sikostart 系列的三相固态软启动器，用于中大功率异步电机的平滑启停控制。它采用半导体晶闸管技术，可将电机启动电流限制在额定电流的 3-5 倍，避免直接启动时 5-8 倍电流冲击对电网和设备的损害。
该软启动器内置旁路接触器，电机完成启动后自动切换至旁路运行，降低自身功耗与发热，延长使用寿命。宽电压设计适配全球工业电网，支持 50/60Hz 系统，广泛应用于风机、水泵、输送机等设备。

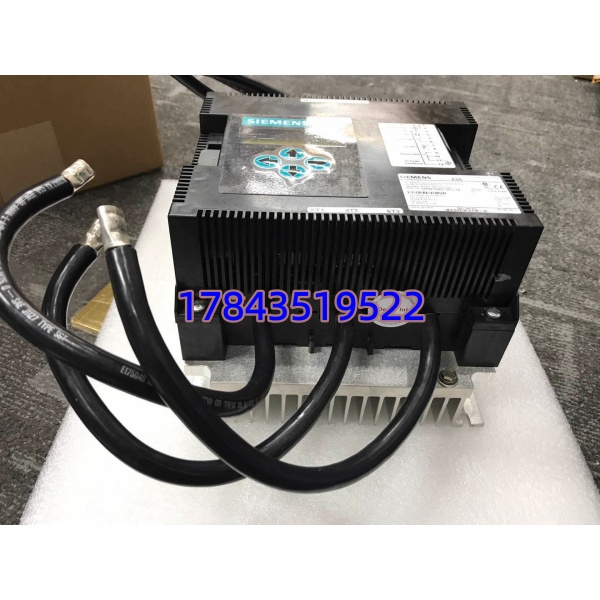

3RW3346-0EC34
应用场景与行业案例
工程痛点
工业现场直接启动大功率电机时，冲击电流会导致电网电压骤降，影响其他精密设备运行；同时机械冲击会缩短齿轮、皮带、轴承等传动部件寿命，增加维护成本。
典型应用场景
- 水处理行业 – 大型水泵控制污水处理厂的潜水泵、循环泵功率大，启动冲击易造成管网压力波动。软启动可平稳升压，保护泵体与管道，减少水锤效应。
- HVAC 行业 – 中央空调风机商业建筑空调系统的大型离心风机，直接启动会导致皮带打滑、电机烧毁。软启动实现低电流启动，延长设备寿命。
- 矿山 / 建材 – 皮带输送机长距离皮带机重载启动时易打滑、撕裂。软启动提供可控的启动转矩，实现平稳启动，降低机械故障。
- 石油化工 – 压缩机 / 搅拌机炼化装置的螺杆压缩机、反应釜搅拌机，对启动过程稳定性要求高。软启动可减少对工艺系统的扰动。
真实案例
案例：某化工厂循环水泵改造去年 10 月，华东某化工园区循环水站的 2 台 132kW 水泵采用直接启动，每次启动都会导致厂区电网电压波动，邻近 DCS 系统频繁报警。
工程师更换为西门子 3RW3346-0EC34 软启动器后，启动电流从 600A 降至 240A，电压波动消失，DCS 系统稳定运行。同时，水泵轴承和联轴器的磨损明显减少，维护周期从 3 个月延长至 1 年。
项目负责人表示：”软启动器投入后，不仅解决了电网波动问题，每年还能节省近 10 万元的维护费用。”
核心卖点与差异化
- 双电流设计：支持线侧 80A 与 delta 侧 156A 两种接线方式，适配不同功率电机，灵活性强
- 内置旁路接触器：运行时自动旁路，降低功耗（比传统软启动节能约 30%），减少发热
- 宽电压适配：200-460VAC 通用，覆盖全球主流工业电网，减少库存型号
- 完善保护机制：集成过载、缺相、过温、失压保护，无需额外配置保护继电器
- 长寿命设计：半导体元件无机械磨损，MTBF>50,000 小时，维护成本低
- 停产稀缺库存：原厂已停产，全新原装是老旧设备维保的关键备件

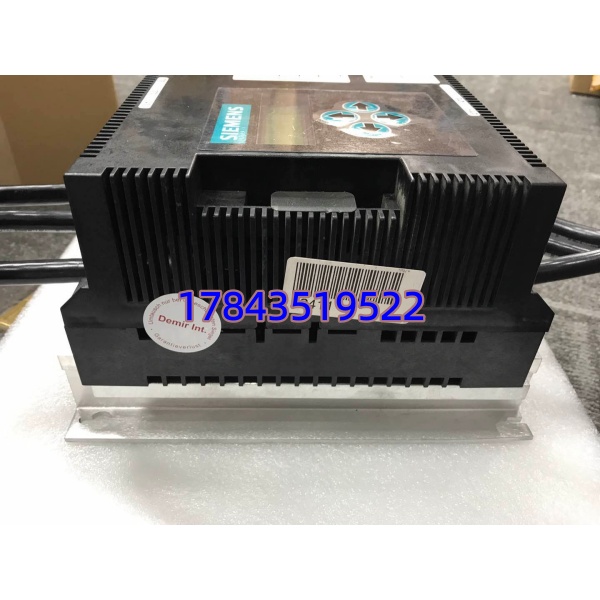

3RW3346-0EC34
替换与升级建议
✅ 直接替换（无需改动）
- 3RW3346-0EC34 → 3RW3346-0EC34：同型号直接插拔，参数完全兼容，无需改线
⚠️ 软件兼容（需调整参数）
- 3RW3346-0EC34 → 3RW4074-6BB44：西门子新一代软启动器，功率等级相同
- 差异：增加通信接口（Modbus）、更精准的电流限制、软停车时间延长
- 改动：需重新设置启动 / 停止参数，下载程序
- 成本：约贵 25%
- 3RW3346-0EC34 → 3RW4447-6BC44：高性能软启动器，适用于重载应用
- 差异：支持转矩控制、内置制动单元、高级保护功能
- 改动：需重新组态参数，适配重载启动曲线
- 成本：约贵 40%
❌ 硬件不兼容（不推荐）
- 3RW3346-0EC34 → 3RW30 系列：功率等级相近，但无内置旁路，需额外配置接触器，接线复杂
- 3RW3346-0EC34 → 国产软启动器：通信协议、保护逻辑不同，需重新调试，稳定性差异大
