关键技术规格
- 型号：6ES7214-2BD23-0XB8
- 供电：AC 120/230V（85~264VAC）
- 数字量 I/O：14 点 24VDC 输入；10 点继电器输出（2A / 点）
- 模拟量 I/O：2 路输入（0-10V/0-20mA，12 位）；1 路输出（0-10V/0-20mA）
- 存储：12KB 程序 / 10KB 数据
- 高速功能：6 路高速计数（最高 30kHz）；2 路脉冲输出（最高 20kHz）
- 通信：双 RS-485 端口，支持 PPI / 自由口协议
- 扩展：最多 7 个扩展模块，最大 168 路数字 I/O
- 物理：尺寸 140×80×62mm；重量约 440g；防护 IP20
- 环境：工作温度 0~55℃（水平安装）

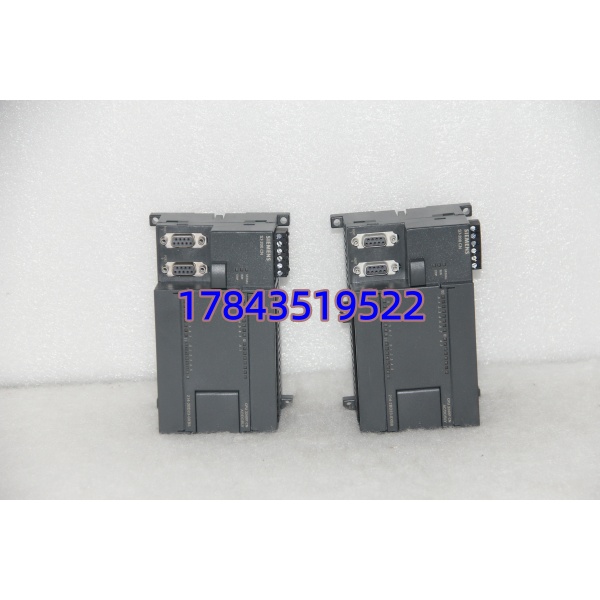

2ES7214-2BD23-OXB8
产品深度介绍
6ES7214-2BD23-0XB8 是西门子 S7-200 CN 系列的 CPU224XP 机型，为 AC 供电、继电器输出型紧凑型 PLC。本体集成数字量与模拟量 I/O，无需额外模块即可完成多数中小型设备的控制任务。
作为 S7-200 系列的主流型号，它具备高速计数与脉冲输出能力，适配步进 / 伺服定位控制；双通信口支持同时连接 HMI 与上位机，组网灵活。宽电压供电适配国内工业电网，继电器输出可直接驱动交流负载，降低外围电路成本。

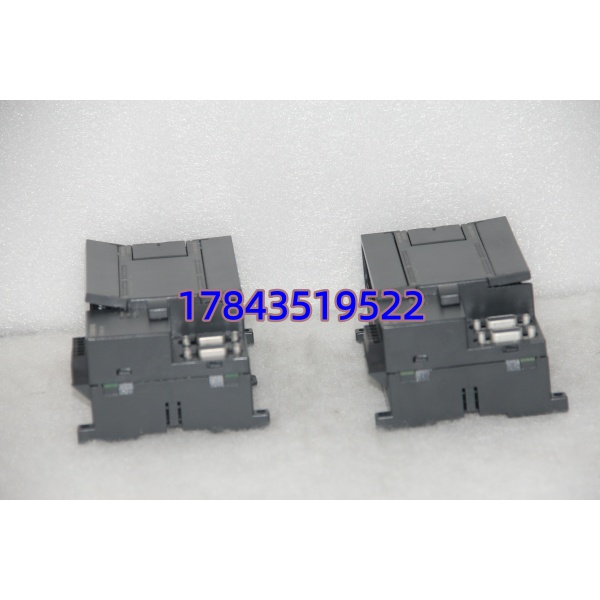

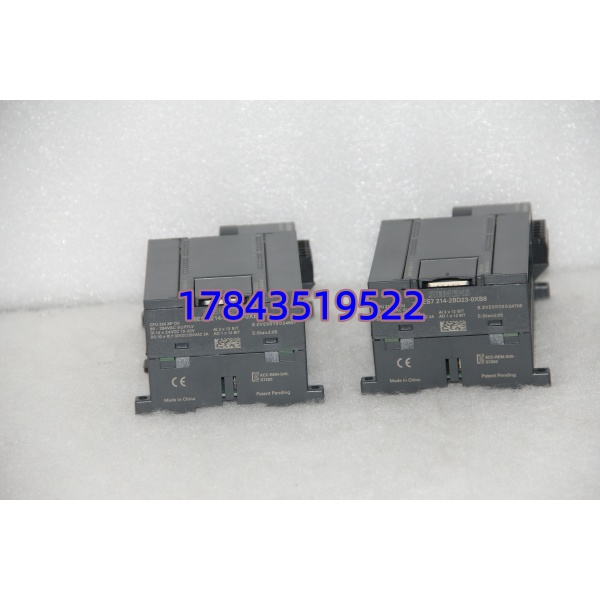

2ES7214-2BD23-OXB8
