描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 6AV3688-3CD13-0AX0（PP17-I） |
| 按键 | 16 个短行程按键，带触觉反馈 |
| LED 指示灯 | 16 个（红 / 黄 / 绿三色） |
| 数字输入 | 16 路，24VDC |
| 数字输出 | 16 路，晶体管，每路 100mA（4 路一组，每组最大 500mA） |
| 通讯接口 | PROFIBUS DP（最高 12Mbps）、MPI |
| 供电电压 | 24VDC（18~30VDC） |
| 功耗 | 最大 12W |
| 防护等级 | 前面板 IP65（防尘、防喷水） |
| 工作温度 | 0℃~+55℃ |
| 尺寸（宽 × 高 × 深） | 240×204×53mm |
| 重量 | 约 1.2kg |

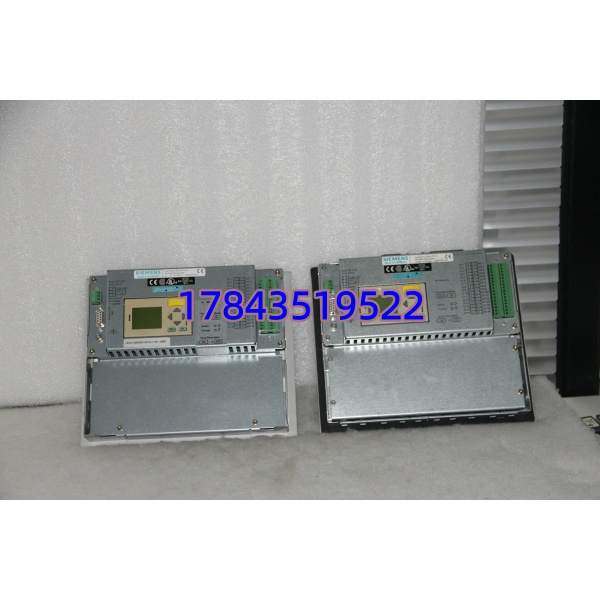

6AV3688-3CD13-0AX0
产品深度介绍
西门子 6AV3688-3CD13-0AX0（PP17-I）是一款专为 SIMATIC S7-300/400 系统设计的工业级按钮操作面板，用于现场直接操作与状态监控。面板集成 16 个带 LED 的功能键、16 路数字量输入与 16 路数字量输出，可直接接入 PROFIBUS DP 网络，实现与 PLC 的高速通讯，无需额外 I/O 模块。
作为坚固型现场操作部件，PP17-I 采用铝制前面板，IP65 防护等级，适应油污、粉尘、喷水等恶劣工况；按键寿命长达 150 万次，LED 支持 100% 常亮，长期运行稳定；支持水平安装，适配控制柜面板开孔，布线简洁，调试便捷。

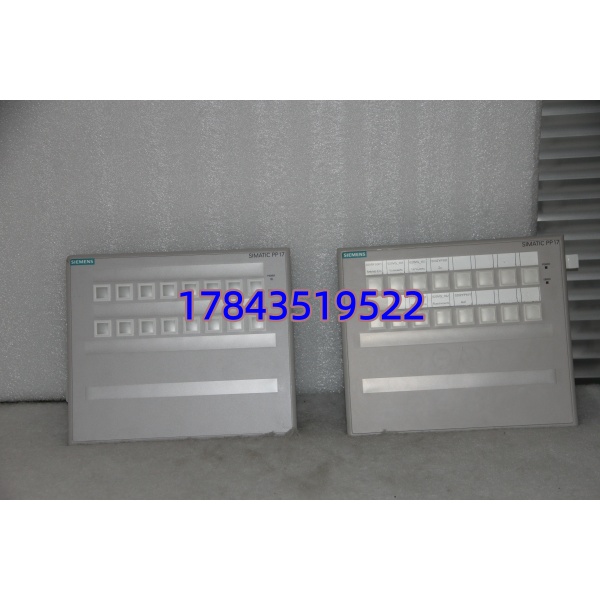

6AV3688-3CD13-0AX0
应用场景与行业案例
工程痛点
大型生产线、机床、流水线设备需要本地快速操作与状态指示，传统按钮 + 指示灯 + I/O 模块组合布线复杂、故障点多、调试周期长，且占用控制柜空间。
典型应用场景
- 汽车制造 – 生产线工位控制：用于焊接、装配工位的启停、复位、急停操作，按键 LED 显示设备运行 / 待机 / 故障状态，减少现场控制柜数量。
- 机床行业 – 大型机床操作：龙门铣床、加工中心的本地手动操作，控制主轴启停、进给轴移动、冷却泵开关，适配机床强振动环境。
- 包装机械 – 生产线联动控制：多条包装线的集中操作面板，切换生产线模式、启动 / 停止单条线、显示故障工位，简化多线控制逻辑。
- 物流分拣 – 分拣设备操作：分拣机的启动、停止、复位及路径切换控制，LED 指示分拣到位、故障报警，提升分拣效率。
真实案例
某汽车零部件厂焊接车间，原采用分散式按钮 + 指示灯 + 远程 I/O 模块控制，每条焊接线需 2 个控制柜，布线杂乱，每月因接线松动、接触不良导致故障停机 4-5 次，排查困难。更换西门子 6AV3688-3CD13-0AX0（PP17-I）集成面板后，单面板替代原有按钮 + 指示灯 + I/O 模块，控制柜数量减少 60%，布线工作量降低 70%，故障停机率降至 0，年节省维护成本超 15 万元，现场操作效率提升 30%。
核心卖点与差异化
- 高度集成化：16 键 + 16LED+16DI+16DO 一体化设计，替代传统分散式操作组件，节省空间与成本。
- 工业级坚固耐用：铝制面板 + IP65 防护 + 150 万次按键寿命，适配油污、粉尘、振动等恶劣工况。
- 高速总线通讯：PROFIBUS DP/MPI 双接口，直接接入 PLC 网络，响应快、抗干扰强，无需中间模块。
- 简化布线调试：面板集成 I/O，减少接线点与故障源，调试周期缩短 50%，维护便捷。
- 灵活状态指示：16 个三色 LED，自定义运行 / 待机 / 故障等多状态显示，现场一目了然。

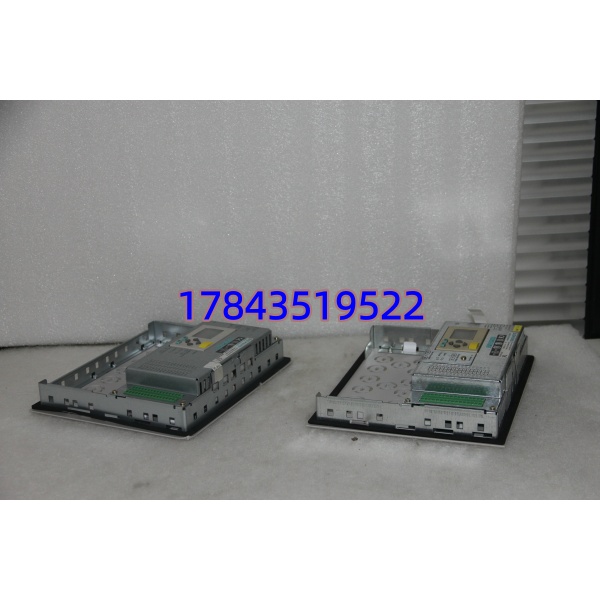

6AV3688-3CD13-0AX0
替换与升级建议
✅ 直接替换（无需改动）
- 6AV3688-3CD13-0AX0：同型号原装面板，直接替换，通讯与 I/O 配置完全兼容。
- 6AV3688-3ED13-0AX0：PP17-I 同款，功能一致，直接替换，仅出厂批次不同。
⚠️ 软件兼容（需配置）
- 6AV3688-3AF13-0AX0（PP17）：基础版，无集成 I/O，需额外搭配 I/O 模块，重新分配地址。
- KTP700 Basic：精简触摸屏，需重新组态画面，替代按键操作，适合需可视化场景。
❌ 硬件不兼容（不推荐）
- S7-1200 系列 HMI（如 KTP600）：通讯接口与背板总线不同，硬件完全不兼容，需更换 PLC 系统与通讯模块。
