描述

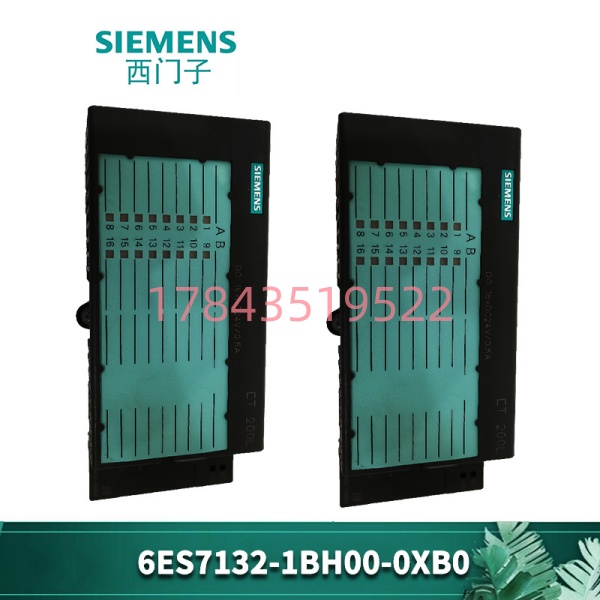

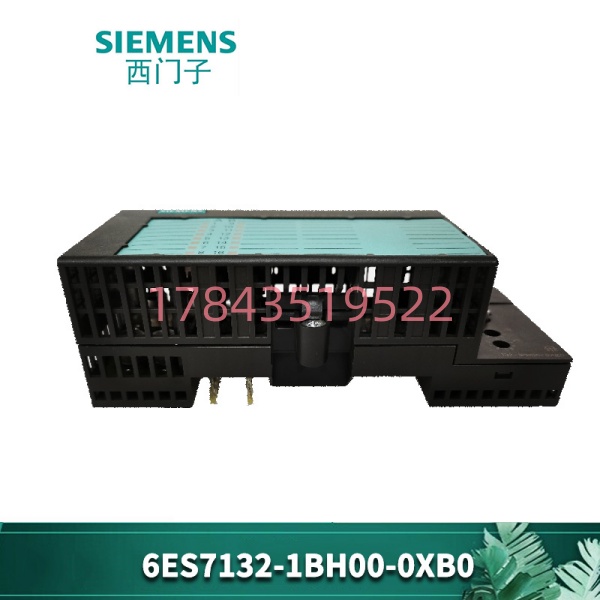

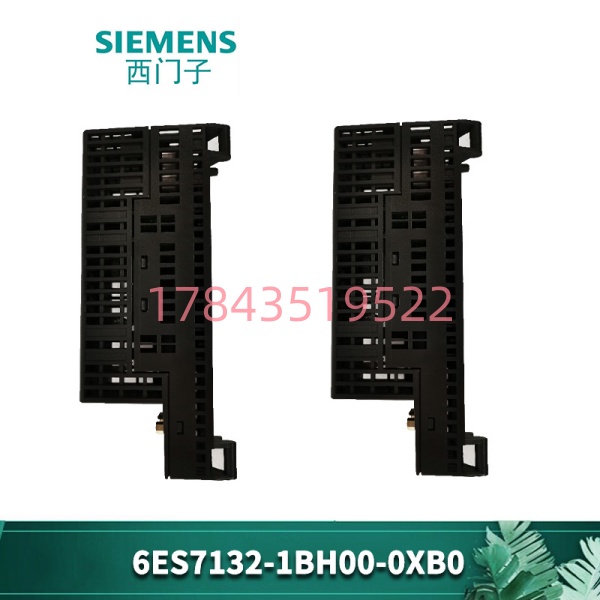

- 西门子-6ES7132-1BH00-0XB0
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道数量 | 16 点 (16 DO) |
| 输出类型 | 晶体管，PNP (源型输出) |
| 负载电压 | 24 V DC |
| 单通道电流 | 0.5 A (最大) |
| 总电流 (每组) | 8 A (最大) |
| 连接方式 | 1x 40 针前连接器 |
| 适配接口 | PROFIBUS DP |
| 防护等级 | IP20 (柜内安装) |
| 工作温度 | -25 °C ~ +60 °C |
| 尺寸 (W×H×D) | 99 mm × 167 mm × 61 mm |
| 重量 | 0.228 kg |
产品深度介绍
6ES7132-1BH00-0XB0 是西门子 ET 200B 系列的16 点数字量输出电子模块。作为早期经典的分布式 I/O 产品，它通过 PROFIBUS DP 现场总线与主站（如 S7-300/400 PLC）通信，用于将控制器的逻辑信号转换为 24V 直流电源输出，以驱动电磁阀、继电器、指示灯等工业执行器。
该模块专为工业环境设计，具备宽温工作能力和高可靠性。每通道可驱动最大 0.5A 负载，16 通道分组输出，便于电源管理和故障排查。此型号已停产，目前市场流通主要为库存现货或拆机品，是维护老旧自动化产线的关键备件。
应用场景
此模块主要用于构建分布式控制系统，将输出点扩展至现场设备附近，减少布线成本。典型应用包括：
- 传统制造业：机床、装配线的继电器与电磁阀控制。
- 物料输送：控制传送带、分拣机构的气动 / 电动执行器。
- 包装机械：控制包装机、贴标机的气缸与指示灯。
- 老旧系统维护：作为已停产的 ET 200B 站点的替换维修备件。
替代与升级信息 (重要)
由于原型号 6ES7132-1BH00-0XB0 (ET 200B) 已完全停产，新项目或系统升级推荐以下方案：
1. 直接功能替代 (同点数，现代系列)
- 推荐型号: 6ES7132-6BH01-0BA0
- 所属系列: ET 200SP (当前主流)
- 对比: 16 通道，24V DC/0.5A, PNP 输出。功能完全一致，但物理接口与尺寸不同，需更换底座（BU-Type A0）并重新接线。
