西门子 6ES7214-1BD23-0XB8 | S7-200 CPU 核心模块

描述

关键技术规格

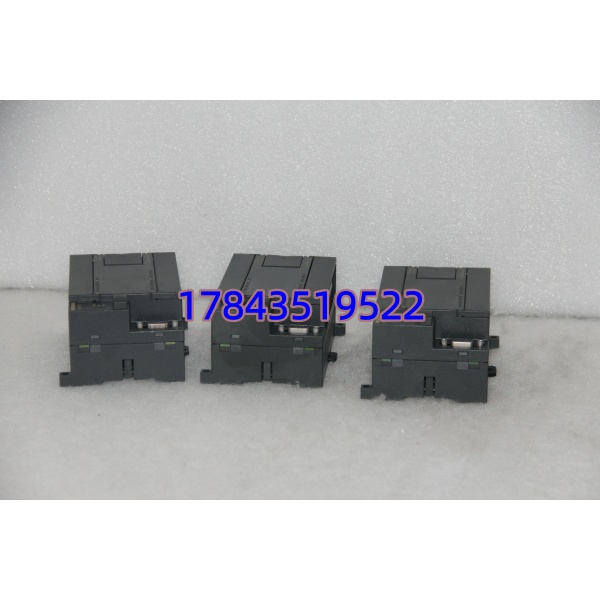

6ES7214-1BD23-0XB8

产品深度介绍

西门子 6ES7214-1BD23-0XB8 是 S7-200 系列经典一体式 CPU 模块，为小型自动化设备量身设计。整机集成输入输出点位，无需额外搭配 I/O 模块，结构紧凑，适配小型控制柜安装空间。

模块搭载成熟硬件方案，长期连续运行表现稳定，适配常规车间工况。自带标准通讯接口，可与人机界面、变频器、仪表设备联动组网。硬件通用性强，市面大量存量小型产线、非标设备均在使用，备件替换难度低，能有效缩短设备维修停机时长。

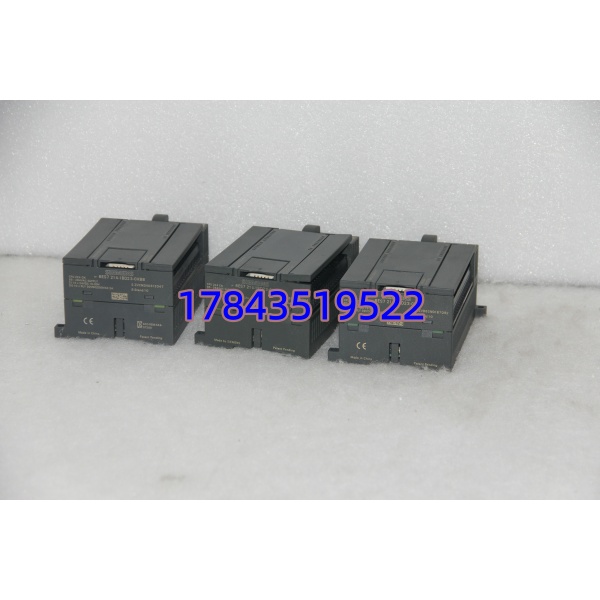

6ES7214-1BD23-0XB8

应用场景与行业案例

小型非标设备、轻量化产线普遍使用 S7-200 系统，服役年限久后，CPU 模块容易出现电源故障、程序丢失、通讯中断等问题，直接导致设备无法启停，影响日常产能。

典型应用场景

1. 非标机械设备 | 包装机、输送机、贴合机整机逻辑控制
2. 暖通水处理 | 水泵、风机、加药设备自动启停与连锁控制
3. 轻工制造 | 食品、日化生产线简易工序自动化管控
4. 楼宇配套 | 车间通风、照明、门禁集中逻辑控制
5. 实验设备 | 小型试验装置的时序控制与信号采集

真实案例

江浙地区一家包装工厂，老旧包装机搭载 6ES7214-1BD23-0XB8 主控模块，设备突然无法读取传感器信号，整条包装流水线停滞。原厂订货周期较长，设备停摆每天都会延误订单交付。现场电气工程师核对完整型号，更换同规格德国原产 CPU 模块，沿用原有程序与接线配置，半小时完成调试上电，设备正常投产，保障生产连续性。

质量检测流程

1. 入库验收检测核验西门子原厂铭牌、序列号与产地标识，检查外壳无开裂、无发黄老化，接口端子无氧化锈蚀，核对出厂基础资料。
2. 上机功能测试搭建 S7-200 专用测试机架，完成通电自检，读取硬件版本，进行 PPI 通讯握手测试，连续 24 小时通电监测运行状态。
3. 电气参数测试采用 Fluke 115 万用表检测回路导通性，500V 绝缘电阻测试，确保电气指标符合工业标准。
4. 固件配置验证读取原厂固件版本，记录出厂默认参数与端子定义，为现场直接替换提供参考依据。
5. 最终质检包装质检人员逐项确认合格后，采用防静电袋密封，外层搭配气泡膜与硬纸箱包装，贴附合格质检标签。

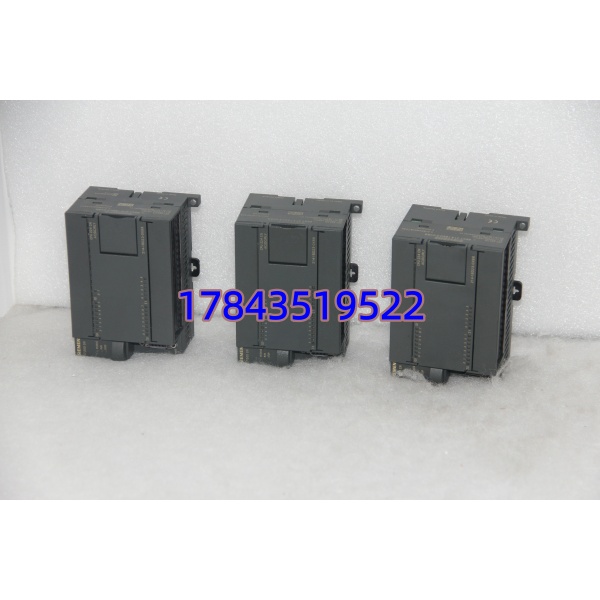

6ES7214-1BD23-0XB8

技术避坑指南

1. 固件版本不匹配6ES7214 不同后缀版本固件存在差异，旧版程序在新版硬件中可能报错，替换前务必记录原模块固件版本。
2. 继电器输出负载限制本机为继电器输出类型，不宜长期驱动大功率负载，避免触点烧蚀，必要时增加中间继电器转接。
3. 通讯地址冲突多设备组网时，默认 PPI 地址容易重复，更换模块后第一时间修改站地址，防止总线通讯异常。
4. 接线端子防错24V 供电端子与信号端子间距紧凑，接线避免错接短路，防止模块电源回路烧毁。
5. 静电防护操作电路板集成精密元件，拆装必须佩戴防静电手环，干燥环境下静电击穿是模块损坏常见诱因。
