描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 安装直径 | 22 mm |
| 按钮头部 | 红色蘑菇头，直径 30 mm |
| 复位方式 | 旋转复位（Turn to Release） |
| 触点配置 | 1NC（1 常闭） |
| 额定绝缘电压 | 600 V |
| 约定发热电流 | 10 A |
| 工作电流（AC-15） | 3 A / 240 V |
| 机械寿命 | 100,000 次 |
| 电气寿命 | 1,000,000 次（AC-15） |
| 防护等级 | IP65（正面） |
| 工作温度 | -25°C ~ +55°C |
| 面板厚度 | 1 ~ 5 mm |
| 接线能力 | 2×1.5 mm² 或 1×2.5 mm² |
| 认证 | CE、CCC、TUV |

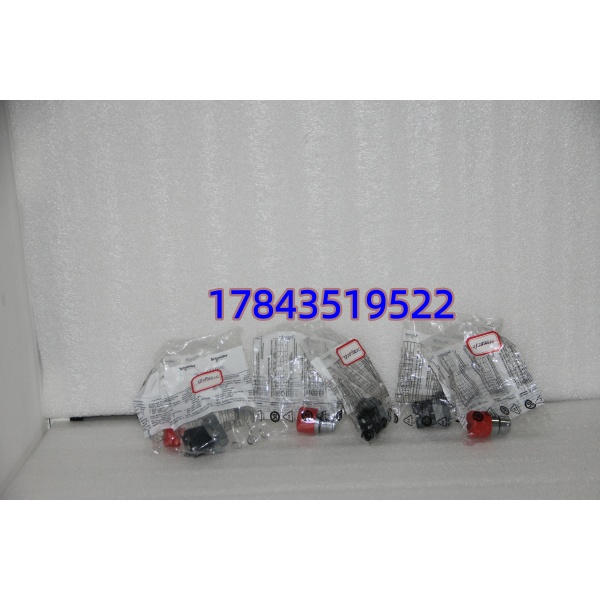

XB2BS442C.
产品深度介绍
施耐德 XB2BS442C 是 Harmony XB2 系列的标准型急停按钮，由 ZB2BS44C 按钮头与 ZB2BZ102C 基座组成，专为工业设备紧急停机设计。采用红色蘑菇头设计，按压操作直观，按下后自动锁定，需旋转头部复位，防止误操作。
金属头部搭配阻燃尼龙 66 外壳，阻燃等级 V0，坚固耐用。正面 IP65 防护，可防尘防水，适应机床、生产线等恶劣环境。触点采用银铜复合材料，导电稳定，机械寿命达 10 万次，电气寿命达 100 万次，长期使用可靠。
应用场景与行业案例
典型应用场景
- 机床设备 – 加工中心 / 车床：设备突发异常时一键断电，保护操作人员与设备安全。
- 生产线 – 自动化流水线：流水线卡料、人员误入危险区域时紧急停机，避免安全事故。
- 包装机械 – 封口机 / 灌装机：设备卡膜、物料堵塞时快速停机，防止设备损坏。
- 物流设备 – 输送机 / 升降机：货物偏移、人员靠近运动部件时紧急停止，保障安全。
- 暖通设备 – 工业风机 / 水泵：设备过载、异响时一键停机，减少故障扩大风险。
真实案例
某汽车零部件加工厂的冲压生产线，原有急停按钮老化，多次出现接触不良，存在安全隐患。更换为施耐德 XB2BS442C 后，按钮按压锁定、旋转复位顺畅，触点接触稳定。使用 18 个月来，未出现故障，有效保障生产线安全运行，降低停机检修频率。
核心卖点与差异化
- 旋转复位防误触：按下锁定、旋转复位，避免意外触碰导致停机。
- IP65 防护耐用：正面防尘防水，适应油污、粉尘等恶劣工业环境。
- 长寿命稳定：机械寿命 10 万次、电气寿命 100 万次，减少更换频率。
- 安装便捷：适配 22mm 标准开孔，1-5mm 面板厚度可装，无需复杂工具。
- 安全认证齐全：CE、CCC、TUV 认证，符合国内国际安全标准。
技术避坑指南
- 复位方式混淆：误将 “旋转复位” 当成 “拉拔复位”，导致无法复位。安装前确认复位方式， 为旋转复位，需顺时针旋转头部解锁。
- 触点接线错误：急停按钮需接入常闭（NC）触点，串联在控制回路中。若接成常开（NO），急停按下后无法断电，存在安全风险。
- 安装孔尺寸不符：误用 25mm 开孔面板，导致按钮固定松动。 标准安装孔为22mm，开孔误差不超过 + 0.5mm。
- 防护等级忽视：户外或潮湿环境未做防水处理，导致进水短路。该按钮正面 IP65，背面接线区需做好防水，避免水汽侵入。
- 机械损伤未排查：安装时用力过猛挤压按钮头部，导致内部锁定结构损坏。安装时扭力控制在 2-2.4N・m，避免暴力安装。
