描述
关键技术规格
- 输入电压: 100-120V AC / 200-240V AC（范围 85-140V / 190-264V）
- 输入频率: 47-63Hz（50/60Hz 自适应）
- 输入电流: 1700mA@100V；500mA@240V
- 冲击电流: 38A（100V/240V）
- 输出功率: 总 50W（5V 35W / 24V 19W）
- 输出电流: 5V@7A；24V@0.8A×2 路（传感器 / 继电器）
- 保护机制: 过压 / 过载 / 短路保护（自恢复）；初级 4A 延时保险丝
- 工作温度: 0°C ~ +60°C
- 绝缘电阻: ≥100MΩ（初级对地 / 对次级）
- 尺寸重量: 双槽位；约 0.62kg
- 防护等级: IP20；CE/UL/CSA 认证

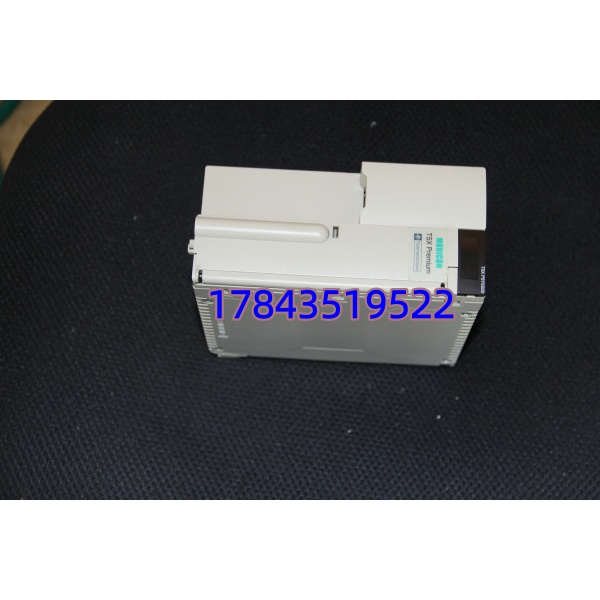

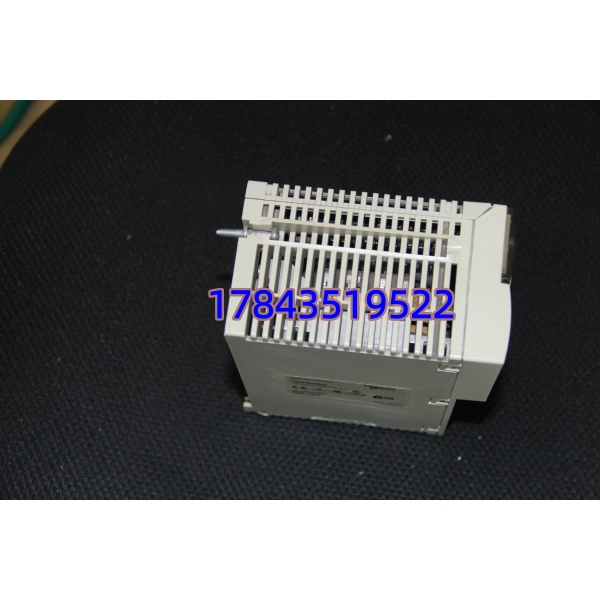

TSXPSY5500
产品深度介绍
施耐德 TSXPSY5500 是 Modicon Premium 系列 PLC 的专用机架电源模块，采用双槽位设计，可直接安装在 Premium 主机架上，为 CPU、I/O 及通讯模块提供稳定直流电源。
这款电源具备宽电压输入范围与双路 24V 外供输出，集成完善保护电路与状态指示灯，支持冗余并联运行，适配化工、电力、冶金、水处理及船舶等严苛工业场景，是保障系统连续运行的核心部件。
应用场景与行业案例
工程痛点描述
连续生产行业里，PLC 电源一旦故障，整套控制系统会立刻停机。我见过某化工厂因电源模块损坏，生产线中断 8 小时，直接损失超百万。这类场景对电源的可靠性、稳定性与冗余能力要求极高。
典型应用场景
- 石油化工 – DCS 控制系统用于炼油厂、化工厂的反应釜、精馏塔控制。电源故障会导致整套装置停产，需高可靠冗余供电。
- 电力行业 – 发电厂辅机控制汽轮机润滑油站、循环水泵、锅炉辅机等系统控制，电源稳定直接关系机组安全运行。
- 冶金行业 – 高炉 / 轧线自动化高温、粉尘、强干扰环境下，为高炉控制系统、轧线 PLC 机架提供稳定供电。
- 水处理 – 污水厂 SCADA 系统曝气池、加药系统、远程监控站控制，24V 外供可直接给现场传感器供电。
- 船舶行业 – 机舱自动化船舶主机控制、机舱监测系统，船级认证（DNV/ABS/LR）适配海上严苛环境。
真实案例
去年 6 月，某大型污水处理厂的 Modicon Premium 系统电源突发故障，24V 外供短路保护触发，现场传感器全部失电，污水曝气系统瘫痪。工程师排查发现电源模块老化，原厂订货需 6 周。我们提供现货 TSXPSY5500，48 小时内到货并完成更换，系统快速恢复，避免了污水外排的环保事故。事后该厂采购 2 块同型号电源作为备件，杜绝同类风险。
核心卖点与差异化
- 双路 24V 独立输出：0.8A×2 路，可分别给传感器与继电器供电，减少外接电源，成本降低约 20%。
- 冗余切换 <5ms：支持双模块并联冗余，故障时无缝切换，适合零停机要求场景。
- 宽温设计：0°C~+60°C 稳定运行，比普通电源耐温高 10°C，适配高温车间与户外柜。
- 完善保护机制：过压 / 过载 / 短路自恢复保护，有效避免模块损坏与负载故障扩大。
- 全检测出货：每台模块经 24 小时满载老化测试、绝缘测试与功能校验，附测试报告。
- 一年质保 + 现货库存：全新原装正品，快速发货，解决停产型号备件紧缺问题。
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件与原系统不一致，导致通讯异常或无法启动。
- 避坑：替换前记录原模块固件版本，采购时明确要求对应版本；差异时联系供应商刷新固件。
- 案例：某项目更换电源后，PLC 频繁报电源故障，经查是固件版本从 V2.1 升至 V2.2，与 CPU 不兼容，降级后恢复正常。
- 24V 外供过载
- 问题：单路 24V 电流超 0.8A 或总电流超 1.6A，触发保护断电。
- 避坑：计算负载电流，预留 20% 余量；大功率负载单独供电，不占用模块外供。
- 警示：曾有工程师外接多个继电器，导致 24V 过载，电源反复启停，影响系统稳定。
- 冲击电流跳闸
- 问题：上电冲击电流达 38A，导致前端空开跳闸。
- 避坑：前端配 D 型延时空开（10A），避免瞬时跳闸；多模块系统分批上电。
- 静电损坏
- 问题：未做防静电措施，插拔模块时静电击穿内部芯片。
- 避坑：操作前戴防静电手环，在防静电垫上作业；冬季干燥环境尤其注意。
- 案例：某工程师冬季未戴手环直接插拔电源，模块通电后冒烟，无法修复，损失数千元。
- 冗余配置错误
- 问题：双模块冗余时，地址或同步设置错误，导致切换失败。
- 避坑：严格按手册设置冗余参数，同步固件版本；上电前测试切换功能。
