描述
产品详情

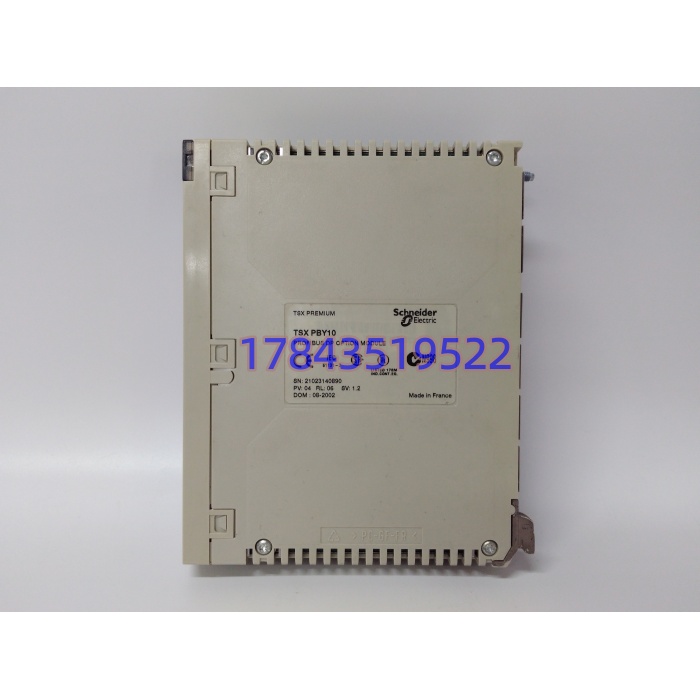

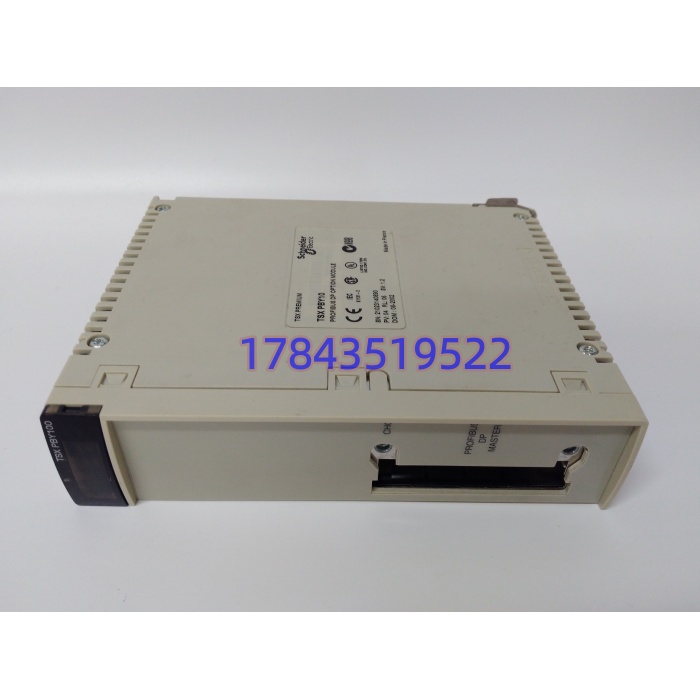

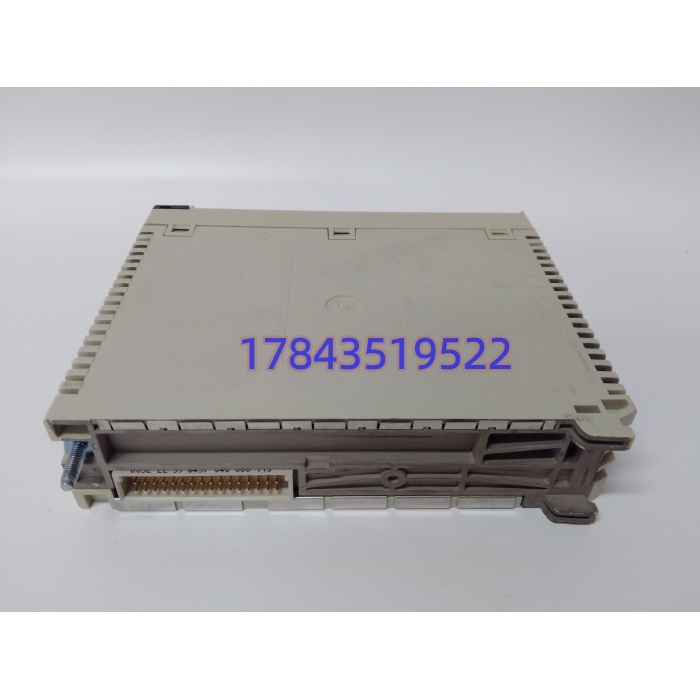

・型号：TSXPBY100・品牌：施耐德・系列：Modicon Premium
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | Premium 机架插装模块 |
| 系统定位 | 扩展机架总线接口，用于连接主机架与扩展子机架 |
| 最大扩展机架数量 | 最多 8 个扩展机架整套系统 |
| 配套线缆 | TSXCBY050、TSXCBY100 等扩展电缆 |
| 供电 | PLC 机架背板供电 |
| 状态指示 | 模块运行、故障 LED 指示灯 |
| 适配 CPU | TSX P57 系列 Premium CPU |
| 工作温度 | 0℃ ~ +60℃，机柜无凝露环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、功能测试备件 |
| 静电要求 | 拆装插拔必须佩戴防静电手环，背板总线芯片易受静电损伤 |
产品介绍
TSXPBY100 是 Modicon Premium PLC 的扩展机架接口模块，分别安装在主机架末端和各个扩展机架上，依靠专用扩展电缆完成背板总线信号转发，用来增加系统 I/O 机架数量，满足点位扩容需求，不能脱离 Premium 机架单独上电运行。
坦白讲，现场常见故障集中在接口接触不良、内部总线芯片损坏，故障现象为扩展机架全部 I/O 失联、PLC 报扩展总线故障。模块不存储 PLC 用户程序，程序存放于 CPU 单元。不能拿其他系列扩展模块直接代用，总线协议不兼容。很多老产线改造周期长，工厂一般储备测试完好的拆机件做应急备件。
应用场景与行业案例
痛点切入：我在现场遇到过，生产过程 TSXPBY100 故障，整条扩展机架上所有模拟量、开关量 I/O 全部失联，一部分工艺回路失去采集与控制。整套 PLC 升级替换，需要重新选型、改写程序、下载调试，需要好几天停机窗口，生产装置无法接受。
典型场景
- 化工老生产线 Premium PLC 控制柜，I/O 点位多，依靠扩展机架实现点位扩容，原有程序不做改动。
- 污水处理成套设备控制系统，多机架分布式 I/O 布局，保留原有硬件架构。
- 冶金辅助生产线存量项目，设备原厂配套施耐德 Premium 系统，没有预算做整套 PLC 更换。
- 水泥行业老装置，只做备件轮换，维持原有控制系统继续运行。
真实案例：某化工厂助剂生产线，运行中 PLC 报扩展总线故障，2 号、3 号扩展机架全部 I/O 点失联，部分调节阀失去控制。检查扩展电缆接头、机架供电都没有问题，定位主机架上 TSXPBY100 硬件损坏。采购经过联机测试的拆机备件，利用装置短停机窗口断电更换模块，紧固扩展电缆；上电自检，PLC 不再报总线故障，全部扩展机架 I/O 点恢复通讯，生产线恢复投料。事后工程师感慨，扩展接口模块故障会批量丢失 I/O，对连续生产装置影响很大。
