描述
产品详情

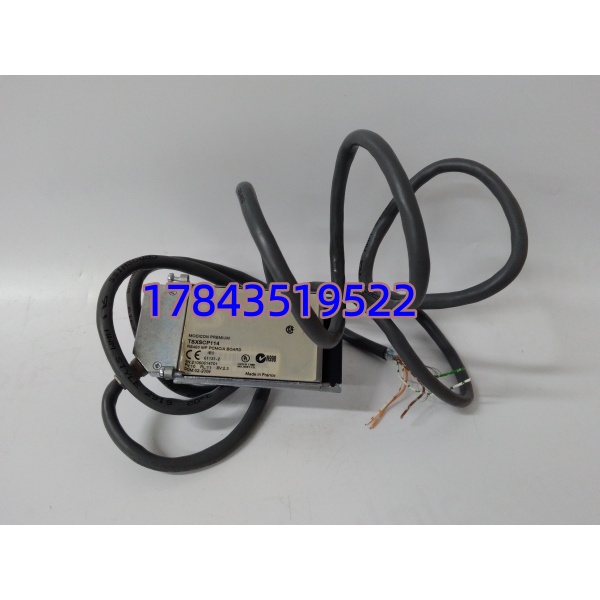

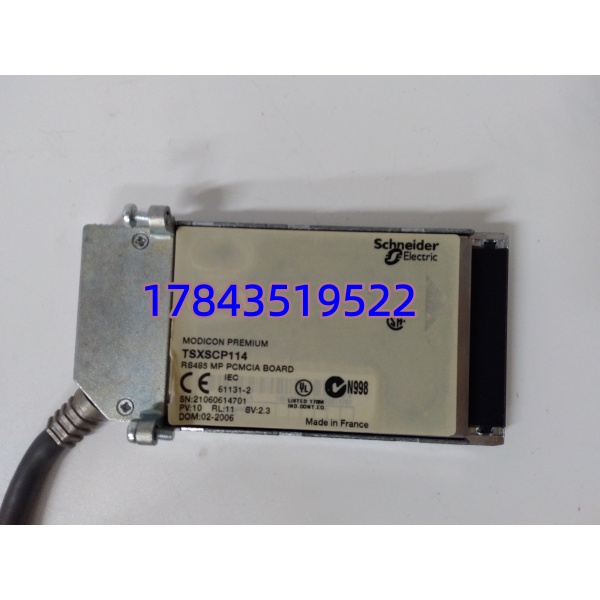

・型号：TSXSCP114
・品牌：施耐德 Schneider Electric
・系列：TSX Premium PLC 平台
规格参数
| 参数项 | 技术数值 |
|---|---|
| 硬件规格 | Type III PCMCIA 工业通讯卡 |
| 适配 CPU | TSXP5710/20/30/40/45 全系列 Premium 处理器 |
| 串口通道 | 4 路独立电气隔离 RS422/RS485 |
| 通讯速率 | 300bps ~ 115200bps 软件组态可调 |
| 支持协议 | Modbus RTU、ASCII、自定义串口协议 |
| 供电来源 | CPU 侧边 PCMCIA 插槽 5V 总线供电 |
| 整机功耗 | 典型 0.8W，最大工作电流 160mA |
| 隔离耐压 | 单通道 2000V 光耦隔离 |
| 数据格式 | 8N1/8E1/8O1 可选 |
| 终端匹配 | 每通道板载拨码切换 120Ω 终端电阻 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20（机柜内 CPU 侧安装） |
| 配套出线 | 专用 44 针转 DB9 串口线缆 |
| MTBF 参考 | ＞48000 小时 |
| 生命周期 | TSX Premium 平台全线停产，原厂无新产 |
产品介绍
TSXSCP114 是 TSXP57 系列 CPU 专用 PCMCIA 多串口扩展卡，直接插入处理器侧边插槽拓展四路隔离 485 通道，不用额外占用机架 IO 槽位，适合现场多台变频器、分析仪表、老款 PLC 组网场景。 常规 Premium CPU 自带串口仅 1 路，多设备组网只能加装机架通讯模块，占用大量槽位；这款卡四路通道相互隔离，变频器启停产生的浪涌不会互相干扰，单通道故障不会阻断其余三路通讯。板载拨码终端电阻，现场不用额外加装匹配端子，Modbus 多节点总线布线更简洁。仅负责串口数据转发，不参与逻辑运算，不会拖慢 PLC 扫描周期。
应用场景与行业案例
痛点切入
CPU 原生单串口只能对接一台外部设备，多台变频器、在线分析仪组网时只能新增机架通讯卡，机柜槽位快速占满，扩容成本高。无隔离串口卡受变频干扰，通讯频繁丢包，中控仪表数值持续跳变，每班需要重启通讯程序。普通扩展卡占用 IO 槽位，后期新增数字模拟量点位无空余插槽。
典型场景
- 化工间歇反应装置：四路 RS485 分别对接搅拌变频、温度变送器、在线色谱仪、就地操作屏。
- 水处理泵站成套 PLC：多台水泵变频器组网，单卡实现四台变频 Modbus 数据采集。
- 建材水泥配料生产线：称重仪表、皮带测速仪、变频控制器多路并行通讯。
- 小型电厂辅控系统：对接电能采集仪表、烟气分析仪，独立隔离通道规避强电干扰。
- 仓储物流自动化产线：多台扫码、称重设备串口数据汇总至 Premium PLC。
真实案例
之前一套涂料生产线使用 TSXP5730 CPU，原生单串口只能接两台变频，新增三台搅拌设备后只能加装机架通讯模块，机柜空间紧张。加装 TSXSCP114 后四路隔离通道全部接入变频，单卡替代三块机架串口模块，槽位全部空余留给 IO 点位。现场变频启停不再出现通讯断连，不用额外加装信号隔离栅，连续运行 10 个月无通讯报错，维保不用频繁排查总线干扰问题。
