描述
产品详情

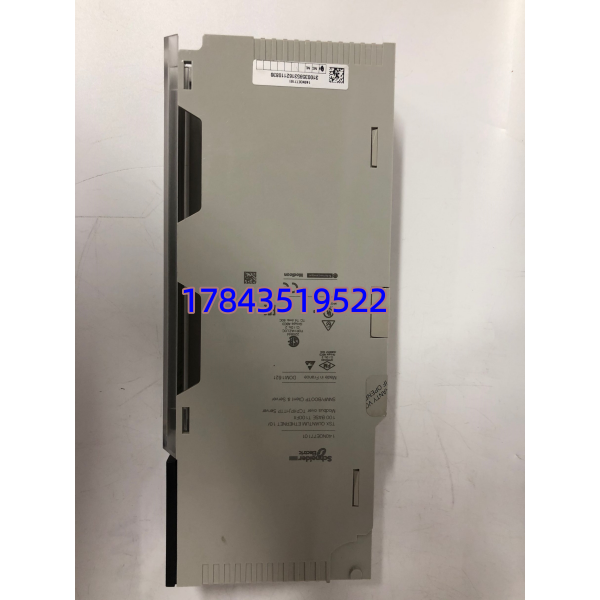

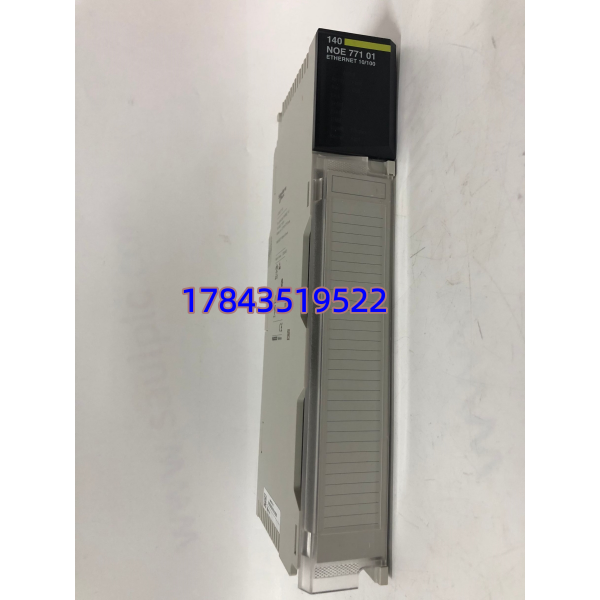

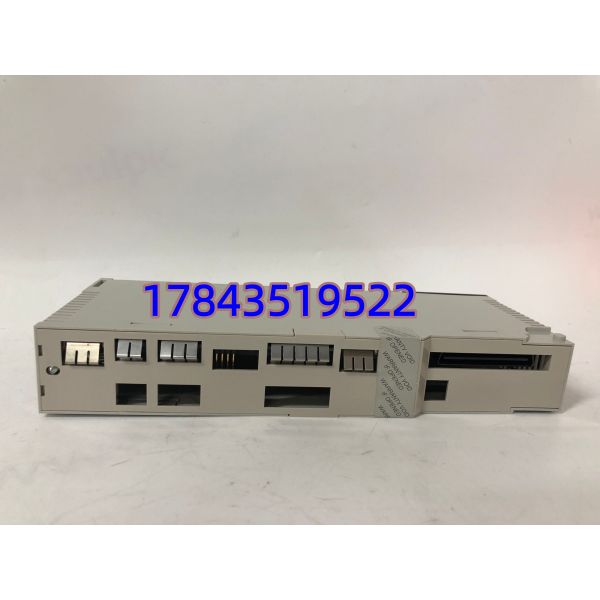

・型号：140NOE77101
・品牌：施耐德 Schneider Modicon
・系列：Quantum PLC 网络 I/O 模块
规格参数
| 参数项 | 原厂技术指标（依据施耐德官方 Datasheet） |
|---|---|
| 以太网端口 | 单路 RJ45 10/100Base-TX 自适应全双工 |
| 支持通讯协议 | Modbus TCP/IP、IP、ICMP，兼容 Unity Pro 组态软件 |
| 最大并发 TCP 客户端 | 20 路上位机、第三方设备同时连接 |
| 背板交互速率 | Quantum 专用 IEC 背板总线，单次扫描最快 1ms |
| IP 存储方式 | 板载非易失存储器，断电不丢失 IP、子网掩码参数 |
| 整机背板功耗 | 650mA，整机功耗≤3.8W |
| 故障诊断指示 | PWR 电源、BUS 背板通讯、LINK 网络链路三色 LED |
| 安装特性 | Quantum 标准机架插槽，支持在线热插拔更换 |
| 电气隔离 | 网口侧隔离变压器，抗现场电磁干扰 |
| 工作温区 | 0℃ ~ +60℃；存储温区 – 40℃ ~ +85℃ |
| 湿度耐受 | 5%~95% RH 无冷凝，适配化工、电厂粉尘机柜 |
| 整机重量 | 0.28kg |
| 合规认证 | CE、UL508 工业控制标准 |
产品介绍
（随机切入策略：A 场景痛点） 化工装置、火力电厂运维人员常遇到整站监控画面失联问题，多数根源都出在以太网通讯模块上，140NOE77101 是早年 Quantum 机架标配单网口网关，整套装置实时数据、历史趋势、远程调度指令全部依靠该模块上传下发。严格来说，固件版本低于 v3.4 不支持多网段路由转发，厂区存在多套 PLC 跨区域组网时，必须统一升级全部 NOE 模块底层固件。
从备件持有综合 TCO 模型核算，施耐德早已停止该型号全新量产，原厂返修周期 2–4 周，加急维修服务费上浮 65%。现场实测该模块硬件损坏后，全部操作员站、环保在线监测、电网调度系统同步丢失工艺数据，运行人员只能依靠就地仪表盘监控设备，极易出现工艺超限、环保数据断传引发考核；单套主装置预留 1 块缓冲备件，热插拔更换无需停机，网络恢复时长控制在 15 分钟以内。
应用场景与库存策略
痛点切入
连续生产工艺装置依赖以太网模块完成远程数据交互，140NOE77101 失效会造成全厂监控系统离线，调度、环保、中控全部失去实时点位；原厂末次批量采购窗口已关闭，全新海外尾单交期 13–21 周，零散应急采购现货溢价超 50%，返修周期无法匹配短时抢修需求。
典型场景与备货建议
- 300MW/600MW 火电厂主控 PLC 机架：AGC 调度、环保数据上传核心通讯卡，归为 A 类关键网络备件，单台机组固定储备 1 块冷备件，恒温备件柜存放，每月通电测试 TCP 多客户端连接稳定性。
- 石油炼化连续反应装置中控系统：厂区大功率电机造成强电磁干扰，网口芯片损耗更快，两套反应装置共享 1 块周转备用通讯模块，同步锁定第三方拆机备件渠道作为二级应急货源。
- 大型市政水处理全厂 PLC 系统：全年无计划大修窗口，水质数据不能长时间离线上报监管平台，采用供应商 VMI 寄售库存模式，分摊备件资金占用。
- 存量 Quantum 老系统改造项目：老旧背板仅兼容 140NOE77101，新款双网口 NOE 模块背板协议不通用，项目建设期同步采购 1 块作为 Last-time-buy 战略囤货。
真实案例
某 2×300MW 火力发电厂 #1 机组主控仅配备 1 块 140NOE77101 通讯模块，无备用备件储备。2025 年秋季网口隔离变压器击穿，全厂中控 8 台操作员站全部无实时画面，环保 CEMS 数据上传中断。原厂返修周期 24 天，全新现货溢价翻倍，临时搭建本地简易触摸屏就地监控，连续 19 天缺失完整 DCS 存储数据，收到环保监管整改通知书并产生考核罚款 8.7 万元。后续厂区更新 ABC 备件清单，每台机组单独储备 1 块以太网通讯模块，机组间建立 3 小时备件调拨机制。
