产品详情

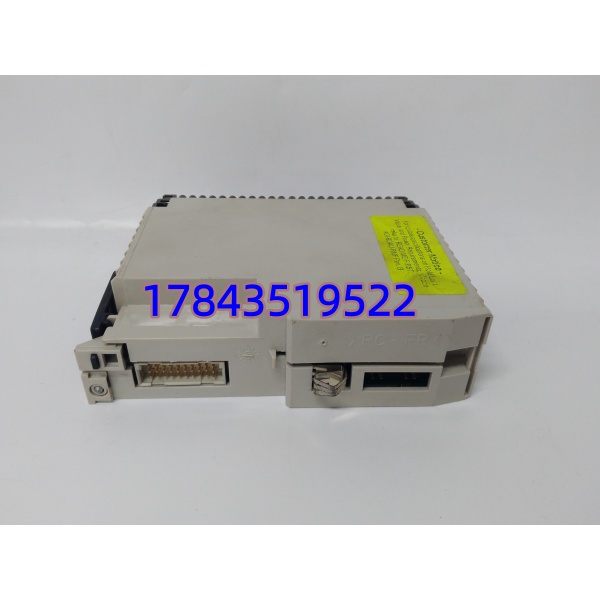

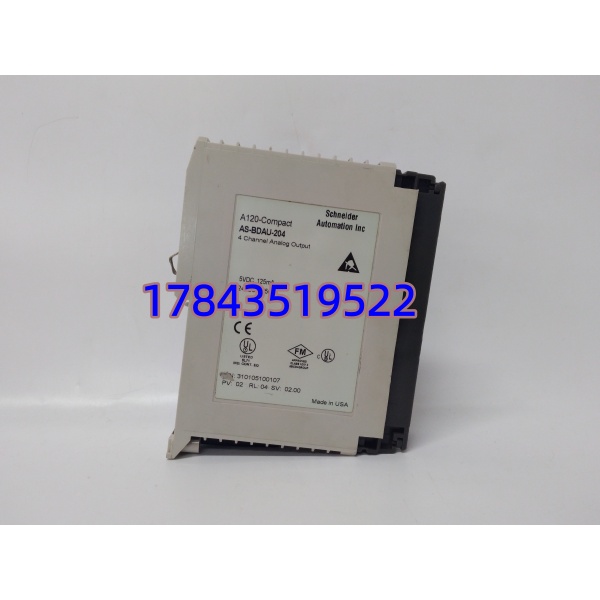

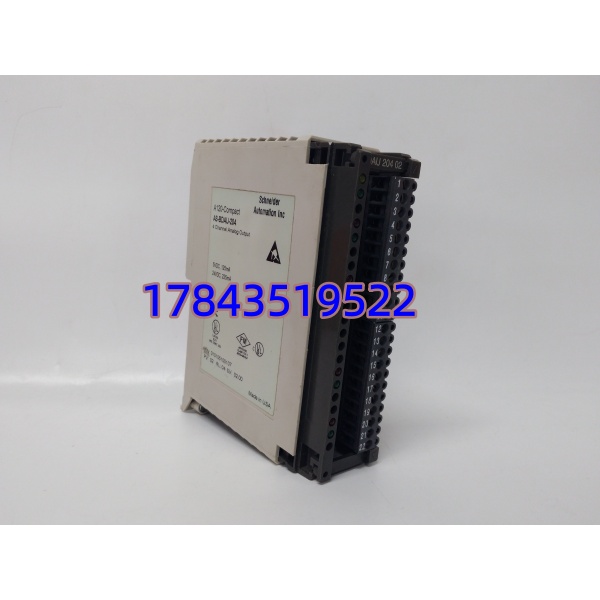

・型号：AS-BDAU-204
・品牌：施耐德 Modicon
・系列：TSX Compact A 系列老 PLC I/O
技术参数
- 输出通道：4 路独立单端模拟输出，通道互不干扰
- 转换精度：满量程误差 ±0.1% FS，12 位分辨率（0~4095 数字刻度）
- 可选输出量程（拨码切换） 电压：-5~5V、0~5V、-10~10V、0~10V、1~5V 电流：0~20mA、4~20mA、-20~20mA
- 信号更新周期：10ms / 20ms 两档可选
- 背板供电：24VDC，整机功耗 2W，模块取电 250mA
- 隔离等级：通道与背板间 1500Vrms 电气隔离
- 机架占用：标准 2 槽位 TSX Compact 机架安装
- 配置方式：面板 SW1 拨码设 I/O 地址，SW2 切换单通道量程
- 工作温区：-20℃ ~ +55℃机柜内稳定运行
- 储存温度：-40℃ ~ +85℃，长途运输耐受温差大
- 电磁兼容：符合 IEC 61000-6-2 工业抗干扰标准
- 严格来说，它仅适配 Modicon 984、A20 Compact 老款 CPU，新款 M340/M580 机架无法直接插入
产品介绍
从造纸生产线老旧 A 系列 PLC 改造现场实测来看，存量设备普遍面临原厂停产、备件断供问题，AS-BDAU-204 是整套老系统闭环控制的核心输出单元，单块模块可同时驱动 4 台调节阀或变频调速装置，每一路通道通过拨码单独定义信号类型，不用额外加装信号转换隔离器。 市面上替代方案分两类：同系列拆机备件、全新 TSXASY800 升级模块。拆机卡长期运行易出现通道零点漂移，全新现货批次出厂完成 48 小时老化校准，标准交期 2 个工作日，原装全新质保 12 个月；拆机翻新件质保仅 3 个月，不支持原厂参数复检。该模块仅适配 90 年代 Modicon A 系列机架，新项目直接选用 M340 系列模块，硬件架构完全不互通，升级改造需同步更换整套机架与 CPU。
替换与升级建议
✅ 直接替换
AS-DAU-204（无前缀 B 基础款） 硬件引脚、背板通讯、端子定义完全一致，拨码地址逻辑通用，断电插拔直接上电，原有程序 % QW 输出地址无需修改，无调试工时。
⚠️ 软件兼容（需改配置）
TSXASY800（原厂同功能替代型号） 适配新一代 TSX Compact 机架，通道量程逻辑一致，但 I/O 地址映射规则改动，需要在 Concept 编程软件重新分配模拟输出寄存器，现场调试工时约 1~1.5 小时，无需更换现场线缆。
❌ 硬件不兼容
BMXAMO0802（M340 系列模拟输出模块） 背板总线接口、机架尺寸完全不同，原有 A 系列机架无法安装，必须整套更换 PLC 硬件、重新布线、改写全部控制程序，改造成本提升 70% 以上，仅适合整机换代项目。
