施耐德 140DDO35300 | Quantum 32 路 DC 源型输出模块

描述

产品深度介绍

施耐德 140DDO35300 是 Quantum 系统专用32 路 DC 固态输出模块，采用 PNP 源型设计，每通道独立可控，适配化工、电力、冶金等需要高频开关控制的工况。模块分为 4 组隔离（每组 8 通道），组间光电隔离电压达 2300V AC，有效抵御现场干扰。

硬件集成过流、短路保护，单通道故障不影响整模块运行，支持 CPU 读取诊断信息。固态开关无机械触点，响应时间＜1ms，寿命长，适合高频动作场景。支持热插拔维护，无需停机即可更换，缩短故障恢复时长。作为 Quantum 系统 I/O 扩展的常用备件，适配全系 CPU，是老旧系统输出故障替换与控制回路扩容的优选。

关键技术规格

质量检测流程

1. 入库验收：核验原厂出厂单据、序列号溯源，检查外壳无划痕、无老化、无拆修痕迹
2. 上机实测：依托 Quantum 测试机架完成通电自检、32 通道全触发测试、连续 24 小时带载稳定性监测，留存检测数据
3. 电气检测：使用 Fluke 115 万用表完成绝缘电阻、输出电压 / 电流检测，绝缘数值大于 10MΩ
4. 固件核验：读取固件版本并归档，同步备份输出配置参数
5. 成品包装：质检人员复核签字，密封防静电袋，搭配缓冲材料封装，粘贴合格质检标签

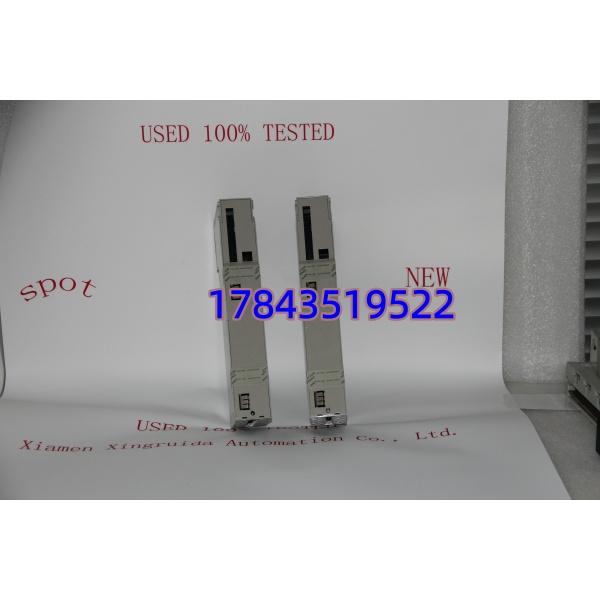

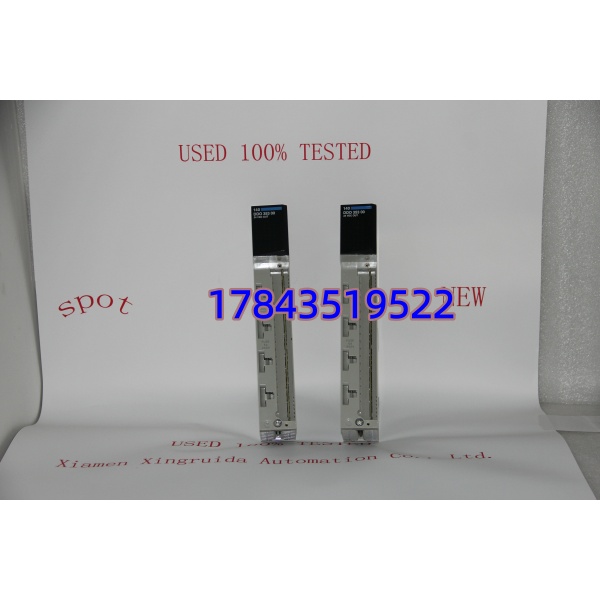

140DD035300

技术避坑指南

1. 负载电流过载单通道电流超过 0.5A 或模块总电流超 8A，会触发过流保护、通道烧毁。核算负载功率，严禁超容；感性负载（如接触器）建议并联续流二极管。曾遇现场未加续流二极管，频繁击穿输出通道，加装后解决。
2. 公共端接线错误源型输出公共端需接 GND，误接 24V 会导致输出失效、模块报错。接线前核对手册，避免极性接反。
3. 电压波动损坏模块现场 24V DC 电压波动超范围（＜19.2V 或＞30V），易导致输出不稳定、芯片烧毁。建议前端加装稳压模块，定期检测供电稳定性。
4. 静电损坏风险秋冬干燥环境静电强度高，未做静电防护直接插拔模块，容易击穿输出芯片，日常维护必须佩戴防静电手环。

应用场景与行业案例

工厂控制回路中，输出模块故障会导致电磁阀、接触器失控，影响工艺连续性。这款模块作为 Quantum 系统输出控制核心备件，多用于负载驱动回路替换与扩容。

1. 化工行业：反应釜电磁阀、输送泵接触器、现场指示灯控制
2. 电力行业：发电厂辅机阀门、冷却风扇、报警指示灯驱动
3. 冶金行业：轧机电磁阀、液压站控制阀、现场信号指示灯
4. 水处理：污水厂曝气阀、加药泵、排泥阀的开关控制

真实案例某化工企业 Quantum 系统输出模块老化，部分通道烧毁，导致反应釜电磁阀无法动作，生产线降负荷运行。采购 140DDO35300 现货备件后，3 小时完成断电更换与配置，所有电磁阀恢复正常控制，生产线满负荷稳定运行，未再出现通道故障。

核心卖点与差异化

• 32 路高密度输出：4 组隔离设计，单模块覆盖多控制点，节省机架槽位与成本
• 固态高可靠：无机械触点，响应快、寿命长，适配高频动作工况，降低维护频率
• 完善保护机制：过流 / 短路自恢复保护，单通道故障不扩散，提升系统稳定性
• 现货常备：原厂停产，现货库存缓解备件短缺风险，缩短交期
• 全流程质检：出厂实测 + 入库复检，提供完整检测报告，批次质量统一可控

140DD035300

替换与升级建议

✅ 直接替换同型号 140DDO35300 可无缝上机，无需修改接线与程序配置，适合应急抢修备货

⚠️ 软件兼容跨固件版本替换后，需在编程软件中重新识别硬件，小幅更新输出组态参数

❌ 硬件不兼容不可混用其他系列输出模块（如 M340 系列 BMXDDO3202K），背板总线、电流规格与尺寸存在差异，强行改装会引发硬件故障

常见问题解答

Q1：140DDO35300 支持热插拔吗？A：支持热插拔设计，但非紧急情况建议断电操作。带电插拔易产生电弧，损伤背板触点，增加故障风险。

Q2：单通道最大能驱动多大负载？A：单通道最大 0.5A（24V DC），模块总电流≤8A；感性负载需并联续流二极管，避免反向电动势击穿通道。

Q3：产品是否为全新，会不会是翻新件？A：全部为全新原装库存备件，可提供序列号原厂查询、出厂资料，全程公开质检照片与测试视频，杜绝翻新维修件流通。

Q4：质保周期多久？A：统一提供 12 个月质保，非人为损坏、电压异常烧毁的硬件故障，支持售后换新与技术远程协助。

Q5：批量采购有价格优惠吗？A：支持按量议价，采购数量越大单价越低，可签订长期供货协议，锁定备件价格与安全库存，稳定供应链交付节奏。
