描述
产品功能与介绍

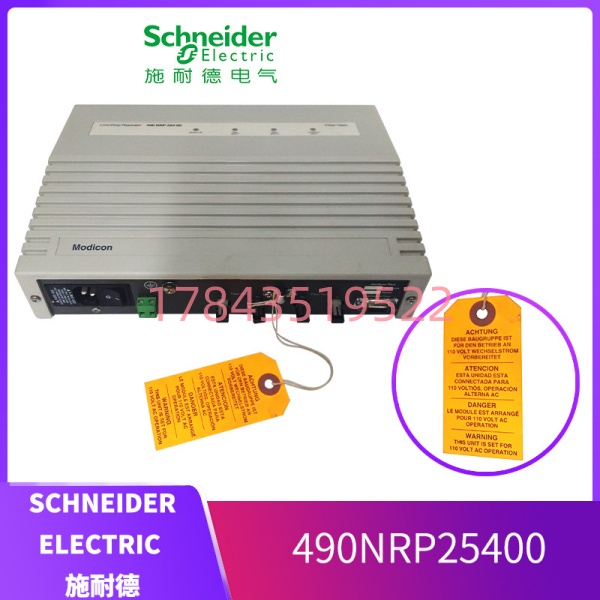

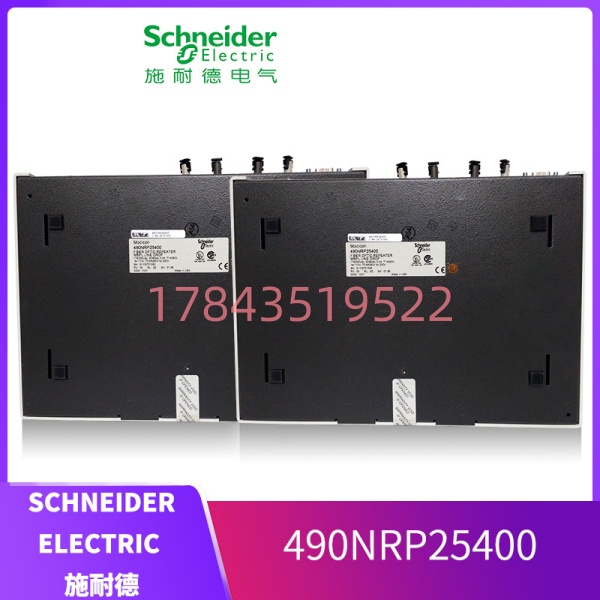

490NRP25400 是施耐德专为 Modbus Plus 超长距离通信 设计的单模光纤中继器，核心是超远传输、强隔离、高可靠。
- 超长距 MB+ 延长：将电信号转为单模光信号，MB + 网络从 500m 扩展至 15km，覆盖跨厂区、长距离管线。
- 单模优势：1300nm 单模，传输衰减小、抗色散、远距离稳定，适合厂区 — 分厂、野外、长距离管网。
- 强光电隔离：2000V 电气隔离，彻底阻断地电位差、浪涌、EMI/RFI，解决强干扰、不同接地网问题。
- 双电源自适应：24V DC / 115-230V AC，现场供电灵活。
- 即插即用：免配置、无拨码，上电即用，维护简单。
- 工业级稳定：宽温、抗振、防潮，适配石化、电力、冶金、矿山、长输管线等严苛环境。
关键技术参数
| 参数项 | 规格值 |
|---|---|
| 通信协议 | Modbus Plus (MB+)，1 Mbit/s |
| 拓扑 | 点对点（Point-to-Point） |
| 光纤类型 | 单模光纤（Single-mode） |
| 波长 | 1300 nm |

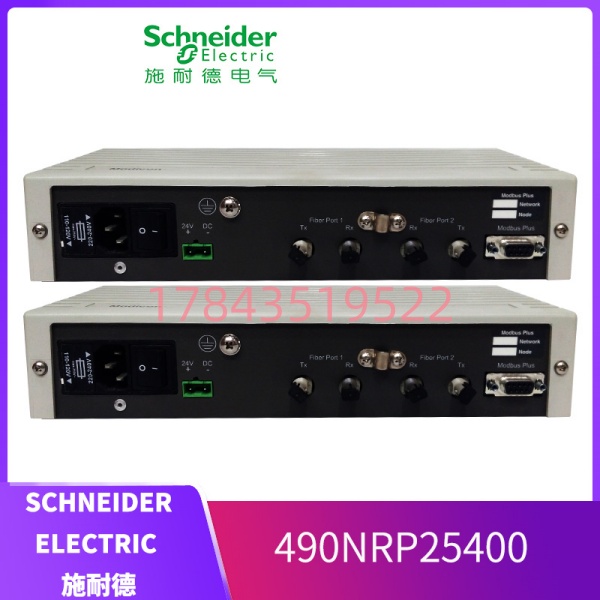

| 接口 | ST 光纤接口，9 针 D 型（MB + 电口） |
| 最大传输距离 | 15 km（单模） |
| 供电 | 24 VDC 或 115/230 VAC（自适应） |
| 功耗 | 约 5–6 W |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 安装 | 面板 / 机架安装 |
| 隔离 | 光电隔离（2000V） |
| 认证 | CE |
| 产地 | 法国 |
典型应用场景
- 跨厂区 / 长距离 MB+ 组网总厂 — 分厂、厂区 — 野外站、PLC— 远程 I/O，15km 超远覆盖，替代多段电缆中继。
- 强干扰 / 高电压环境变电站、高压设备区、变频器密集区，光电隔离彻底消干扰。
- 不同接地网 / 防雷场景跨建筑、不同接地系统、户外设备，防地环流、防雷击、防浪涌。
- 关键基础设施油气长输管线、水利泵站、电网自动化、矿山远程控制，24×7 高可靠、零中断。
- Quantum/Premium 系统搭配 140CPU67160/67260、140CRP93100，构建远距离、冗余、高抗扰 MB+ 网络。
优势与选型要点
- ✅ 15km 单模长距：比多模（2km）扩展 7.5 倍，满足超远距离工业通信
- ✅ 1300nm 低损耗：单模长距稳定、衰减小、抗干扰强
- ✅ 2000V 光电隔离：彻底解决地电位差、干扰、雷击问题
- ✅ 双电源自适应：DC/AC 通用，现场布线灵活
- ✅ 免配置即插即用：降低调试与维护成本
- ⚠️ 已停产：市面以原装库存、拆机质保件为主
- ⚠️ 点对点：不支持环网（环网选 490NRP95400）
- ⚠️ 单模专用：需搭配单模光纤（9/125μm）+ ST 接口
490NRP25400 vs 490NRP25300 对比
表格
| 参数 | 490NRP25400 | 490NRP25300 |
|---|---|---|
| 光纤类型 | 单模（SM） | 多模（MM） |
| 波长 | 1300 nm | 850 nm |
| 最大距离 | 15 km | 2 km |
| 适用场景 | 超长距、跨厂区、野外 | 中短距、车间内、厂区内 |
| 光纤规格 | 9/125μm 单模 | 62.5/125μm 多模 |
| 成本 | 较高 | 较低 |
常见系统搭配
- 主站 CPU：140CPU67160 / 140CPU67260
- MB+ 主站：140CRP93100
- 中继器：490NRP25400 × 2（成对使用）
- 光纤：单模 9/125μm，ST-ST
- 电源：24V DC / 220V AC
