产品深度介绍
施耐德 140DDO35300 是 Modicon Quantum 系列的 32 路数字量输出模块，采用源型（NPN）晶体管设计，专为驱动 24V DC 电磁阀、继电器、指示灯等现场执行器开发。模块分为 4 组，每组 8 路，支持独立分组供电与隔离，单通道最大电流 0.5A，总电流 16A，适配中等负载的离散控制场景。
作为工业级 I/O 模块，140DDO35300 具备高隔离性能：通道与背板间 1780Vrms、组间 500Vrms 隔离，有效抵御现场浪涌与地电位干扰。每路集成 3A 过流保护、每组配 5A 熔断器，故障时自动切断并通过 LED 与系统诊断上报，避免模块损坏。响应时间≤1ms，无机械触点磨损，寿命长，适合高频开关应用，是存量 Quantum 系统 I/O 扩展与替换的常用备件。

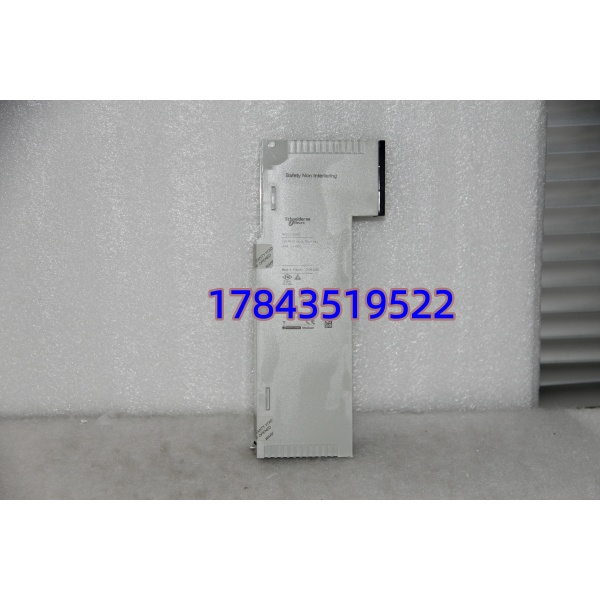

140DDO35300
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输出通道 | 32 路，4 组 ×8 路 |
| 输出类型 | 源型（Sourcing，NPN 晶体管） |
| 额定电压 | 24V DC（范围 19.2V~30V） |
| 单通道电流 | 0.5A（最大） |
| 模块总电流 | 16A（4A / 组） |
| 隔离强度 | 通道 – 背板：1780Vrms；组间：500Vrms |
| 保护机制 | 3A / 通道熔断器，5A / 组熔断器 |
| 响应时间 | ≤1ms（通 / 断） |
| 泄漏电流 | ≤0.4mA（30V） |
| 工作温度 | 0°C~+60°C |
| 认证 | CE、UL、cUL、ATEX |

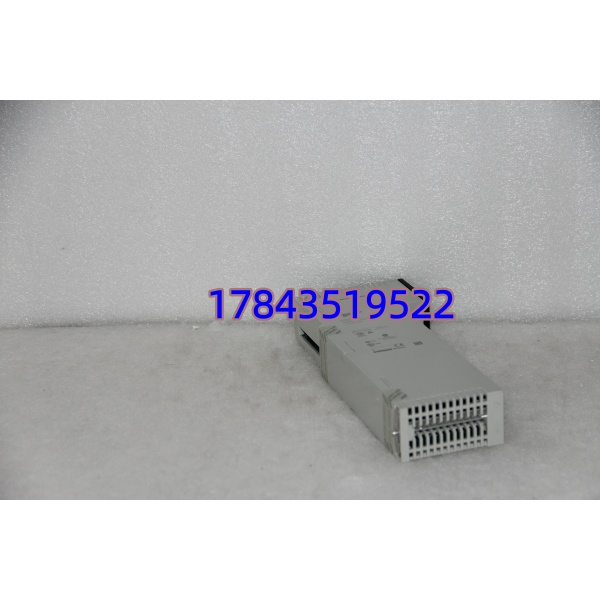

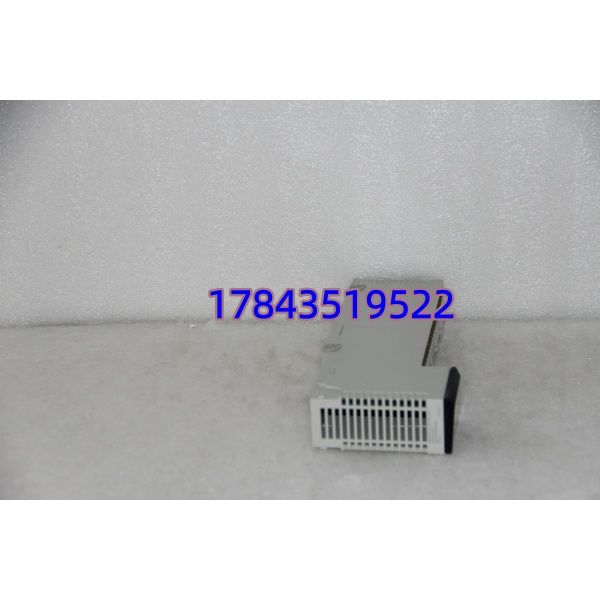

140DDO35300
应用场景与行业案例
典型应用场景
- 石油化工：控制反应釜电磁阀、精馏塔进料阀、现场指示灯，实现流程开关量闭环控制。
- 电力行业：驱动锅炉、汽轮机周边继电器、电磁阀、报警灯，实现辅机系统逻辑联动。
- 冶金行业：控制加热炉点火器、冷却水泵、挡板电磁阀，适配高温、粉尘环境。
- 水处理：驱动曝气池阀门、加药泵、过滤系统电磁阀，实现污水处理流程自动化。
- 制造业：控制生产线传送带启停、气缸动作、指示灯，适配设备联动与状态指示场景。
真实案例
华东某化工园区的 Quantum 系统已运行 11 年，原有输出模块老化，部分通道无输出，影响生产线阀门控制。2025 年 10 月更换全新原装 140DDO35300 后，直接兼容现有机架与接线，无需修改程序，1.5 小时完成更换调试。高隔离与过流保护设计彻底解决通道故障问题，后续连续运行 6 个月无异常，保障了化工装置的稳定运行，避免了系统升级的高额投入。
核心卖点与差异化
- 32 路高密度输出：4 组 ×8 路分组设计，单模块覆盖多点控制，节省机架槽位。
- 高隔离安全设计：1780Vrms 通道 – 背板隔离，抵御现场干扰，保护 PLC 主机。
- 双重过流保护：通道 + 分组双熔断器，故障快速切断，避免故障扩大。
- 高速无触点输出：≤1ms 响应，晶体管无磨损，寿命长，适配高频动作场景。
- 停产刚需备件：原厂已停产，市场库存有限，是存量 Quantum 系统 I/O 替换的核心备件。
