描述
关键技术规格
| 参数类别 | 规格详情 |
|---|---|
| 产品型号 | NW-BM85C002 (BM85 桥式多路复用器) |
| 网络协议 | Modbus Plus (MB+) |
| 串行端口 | 4 个独立串口 (RS-232/RS-485 可配置) |
| 串行协议 | Modbus RTU, Modbus ASCII |
| 供电电压 | 24 VDC 或 115/230 VAC (通过跳线选择) |
| 功耗 | 约 10 W |
| 工作温度 | 0 °C 至 +60 °C |
| 安装方式 | 面板安装 (带支架) 或 机架安装 |
| 兼容系统 | Modicon Quantum, Modicon Premium, 984 系列 |
| 产地/备注 | 法国制造 (原 Modicon) |

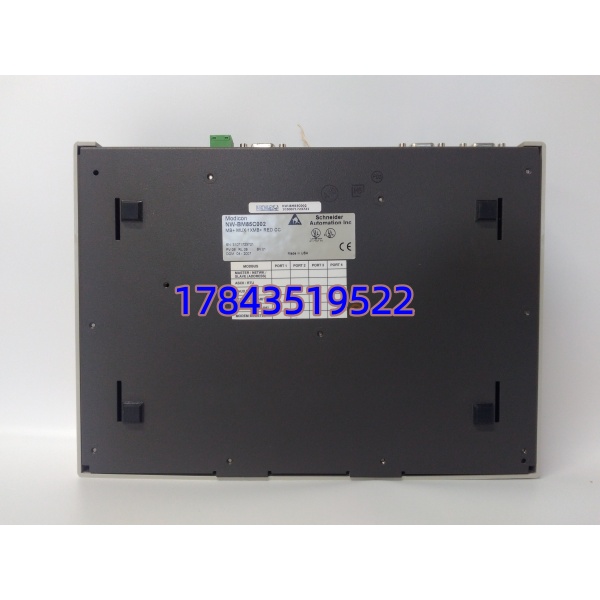

NW-BM85C002
产品深度介绍
NW-BM85C002 是施耐德电气（原 Modicon）推出的 BM85 桥式多路复用器模块，属于经典的 Modicon Plus 网络产品线。该模块主要用于构建高可靠性的工业控制网络，通过在 Modbus Plus 网络与多个串行设备（如变频器、仪表、第三方 PLC）之间建立桥接，解决异构设备互联的难题。

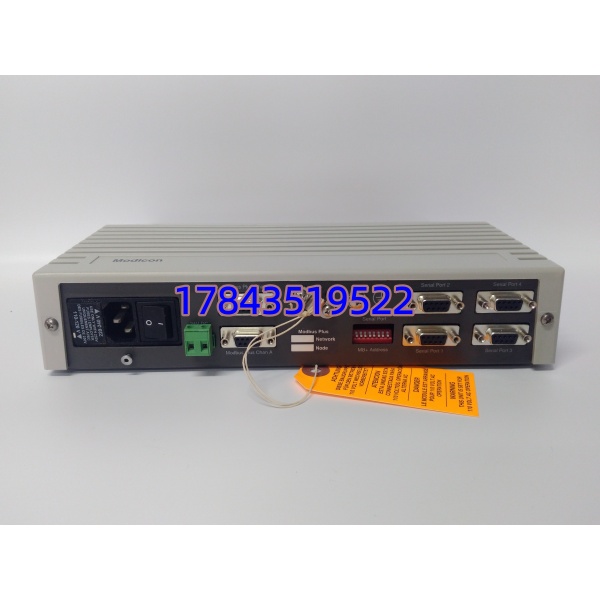

该模块提供 4 个独立的串行端口，支持 RTU/ASCII 协议转换，并具备宽范围交直流电源输入（24VDC/115-230VAC）特性，能灵活适应各种机柜供电环境。作为 Quantum/Premium 系统的通信扩展枢纽，它在老旧系统改造和复杂网络分段中仍具有关键作用。

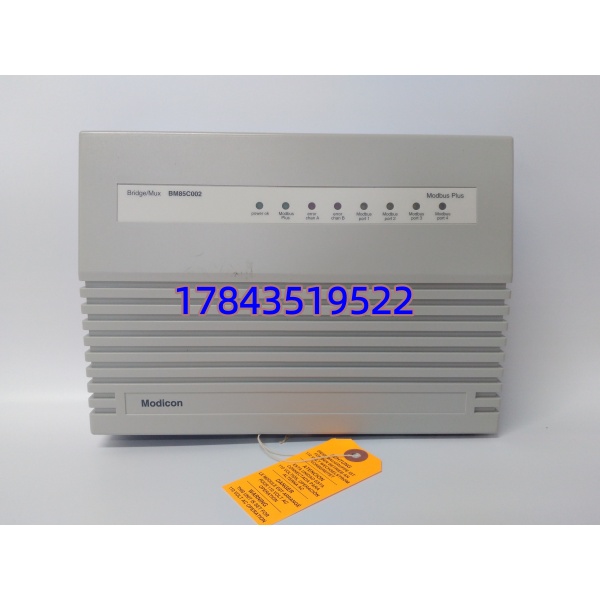

NW-BM85C002
应用场景与行业案例
场景痛点：在 Modicon 老系统（如 Quantum 或 984）中，经常遇到“网络孤岛”问题——Modbus Plus 主干网速度快，但现场大量设备只有串口（RS-485）。若每个设备都拉回主站，布线成本高且主站串口不够用。NW-BM85C002 的作用就是“蹲守”在现场，把几十台串口设备“打包”成一个 Modbus Plus 节点，大幅节省主站资源和布线成本。
典型应用：
- 水处理厂 SCADA 系统：作为 RTU 集中器，连接厂区分散的液位计、流量计（串口 Modbus），通过单根 Modbus Plus 双绞线回传数据至中控室，抗干扰性强。
- 包装与物料输送线：在 Modicon Premium PLC 系统中，利用其 4 个串口分别连接条码阅读器、称重仪表和两台变频器，实现单模块多设备集成。
- 能源管理数据采集：在配电室中，将多台具备 RS-485 接口的智能电表、电能质量分析仪汇聚，通过 MB+ 网络接入 DCS 进行能耗监控。
实战避坑：曾有一家化工厂，其 Quantum 系统新增了 8 台第三方温控器。工程师原计划用 8 个串口模块，后发现机架槽位不足且布线混乱。改用一块 NW-BM85C002 就地安装，仅占用一个 MB+ 节点地址，不仅解决了槽位危机，还将通讯故障率降低了 70%（MB+ 抗干扰优于长距离串口线）
