描述
产品深度介绍

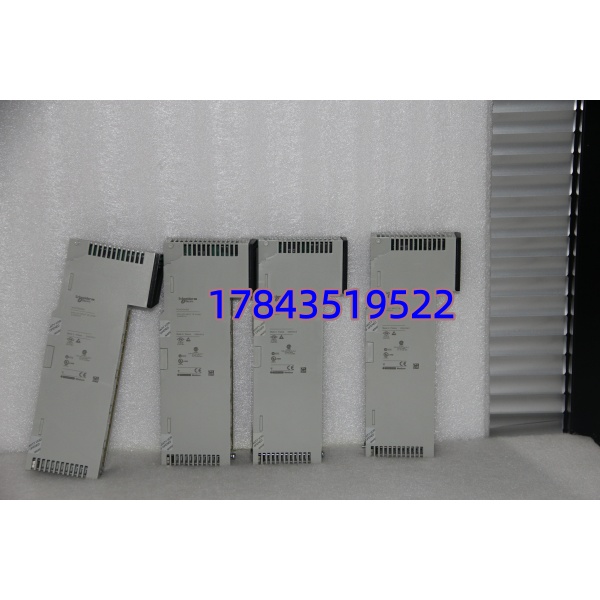

140DAO85300 是施耐德 Quantum 系列高密度交流输出模块，采用固态继电器输出，无机械触点，寿命长、响应快、噪音低。32 路通道分为 4 组（每组 8 路），组间隔离，可直接驱动 220VAC 级负载，无需中间继电器。内置 RC 浪涌吸收与 4A 分组熔断器，抗干扰与短路保护能力强，适配石化、电力、冶金等强干扰工业环境。
DAO85300
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 32 路交流输出，4 组 ×8 路 |
| 输出电压 | 20~253VAC（47~63Hz） |
| 单路电流 | 4A（20~132VAC）/ 3A（170~253VAC） |
| 总负载电流 | ≤16A（模块），≤4A（每组） |
| 输出类型 | 固态继电器（无触点） |
| 响应时间 | ≤0.5ms（开 / 关） |
| 隔离耐压 | 1780V RMS（通道 – 总线） |
| 保护 | RC 滤波器、4A 分组熔断器 |
| 工作温度 | 0°C ~ 60°C |
| 背板电流 | 320mA（24VDC） |
| 指示灯 | 32× 通道 LED、1× 故障 LED、1× 总线 LED |
应用场景
- 石油化工：220VAC 电磁阀、切断阀、放空阀控制
- 电力行业：辅机接触器、风机、水泵启停回路
- 冶金工业：高温现场交流负载驱动，抗振动、长寿命
- 水处理：加药泵、格栅机、电动阀门开关控制
核心卖点
- 32 路高密度：单模块 32 点，节省机架槽位与成本
- 固态无触点：寿命长（>1000 万次）、响应快、无机械磨损
- 宽电压适配：20~253VAC 全球通用，兼容 110V/220V 系统
- 工业级保护：RC 浪涌吸收 + 分组熔断器，防短路与过压
- 停产刚需备件：原厂已停产，全新原装是老旧 Quantum 系统维保关键
替换与升级建议
✅ 直接替换（原位兼容）
- 140DAO85300 → 140DAO85300：同型号直接插拔，无需改线 / 改程序
⚠️ 功能兼容替换（需调整）
- 140DAO85300 → 140DRA84000：16 路继电器输出，触点 5A/240VAC，需调整点位，适合小容量负载
- 140DAO85300 → 140DDO84300：32 路 24VDC 晶体管输出，仅适直流低压负载，不可直接替换交流回路
❌ 不兼容（不可直接替换）
- M340/M580 系列 I/O：背板与总线协议不同，需整体换 PLC 平台
常见问题解答
Q1：固态输出和继电器输出有什么区别？A：固态（DAO85300）无触点、寿命长、响应快、无噪音；继电器（DRA84000）有触点、可交直流通用、价格低、有机械寿命限制。
Q2：可以直接驱动 2.2kW/220V 电机吗？A：不建议。模块单路最大 3-4A，适合接触器 / 电磁阀 / 指示灯；电机需通过接触器驱动，模块控制接触器线圈。
Q3：更换模块需要重新下载程序吗？A：同型号直接替换无需改程序，点位地址完全一致，上电即用。
Q4：模块支持热插拔吗？A：支持 Quantum 机架热插拔，建议断开外部负载电源后操作，减少浪涌冲击。
