Schneider AS-J890-102 | Modicon 984 远程 I/O 处理器

描述

关键技术规格

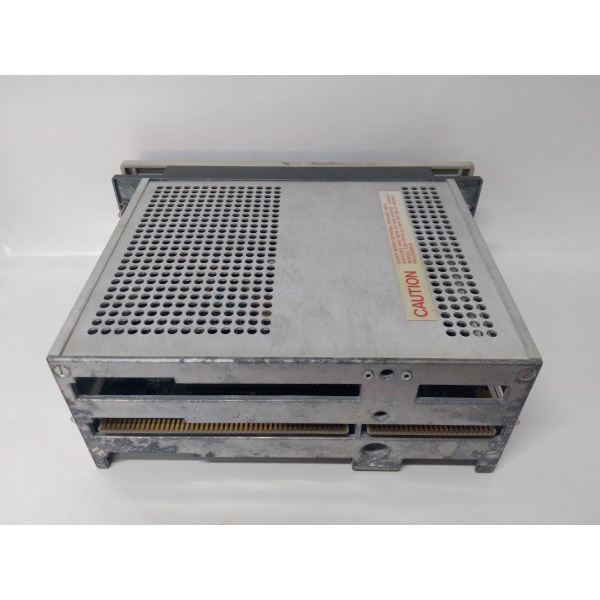

施耐德AS-J890-102

产品深度介绍

Schneider AS-J890-102 是 Modicon 984 系列 PLC 的核心远程 I/O 处理器模块。它作为中央控制器与分布式远程 I/O 站点之间的通讯桥梁，负责高速、可靠的数据交换。该模块采用双通道冗余设计，支持 J890/J892 通讯协议，单通道速率达 1.544 Mbps。即使一路通讯链路故障，系统仍能无缝切换至备用通道，确保在电厂、石化等关键连续生产场景中，控制信号永不中断。

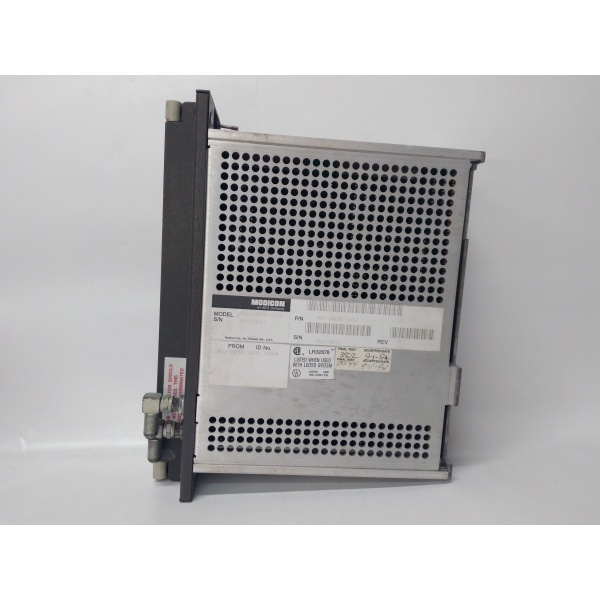

施耐德AS-J890-102

应用场景与行业案例

工程痛点

分布式控制系统最怕通讯中断。我在某水泥厂见过，主 PLC 到远程配料站的通讯线被意外挂断，整条生产线瞬间停摆。如果用的是单通道模块，恢复时间至少半小时；但换上 AS-J890-102 的冗余链路，切换是无扰的，操作员甚至没察觉。

典型应用场景

1. 电力行业 – 电厂辅机控制用于远程控制锅炉引风机、给水泵等辅助设备。远程 I/O 分布在不同楼层，此模块确保控制指令毫秒级送达。
2. 石油化工 – 装置区远程监控化工厂装置区范围大，危险区域多。通过 RIO 总线将 I/O 模块分布式安装，CPU 集中在中控室，保障人员安全。
3. 冶金行业 – 生产线分布式控制轧钢、造纸等长流程产线，I/O 点分散。此模块支持长距离通讯，减少大量现场布线成本。
4. 水处理 – 泵站远程 IO城市污水处理厂、自来水厂的各提升泵站，通过此模块实现集中监控、无人值守。

真实案例

华东某大型炼油厂的常减压装置，原配的 RIO 接口模块频繁报错，导致装置波动频繁。原厂技术支持判定为模块老化，建议更换。客户采购了我们的 AS-J890-102 模块。我们提供了完整的测试报告，确保双通道功能完好。现场工程师直接替换旧模块，系统立即稳定。投用后，装置的通讯故障率降为零，避免了多次潜在的非计划停机。客户后续将全厂 12 套同类系统全部升级为此款模块。

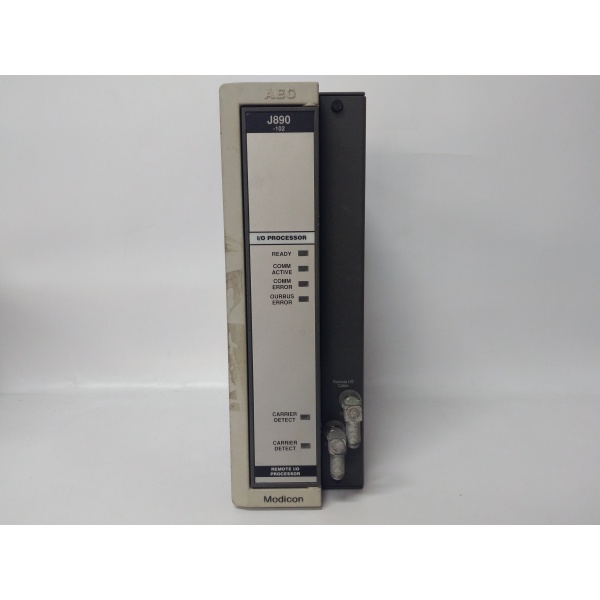

施耐德AS-J890-102

核心卖点与差异化

• 硬件级冗余：双通道热备，链路故障切换时间 < 10ms，保障控制连续性。
• 海量带载能力：单模块支持 2048 点 I/O，满足大型分布式系统需求。
• 稳定可靠：工业级设计，MTBF > 900,000 小时，适配严苛工业环境。
• 原厂兼容：专为 Modicon 984 系列设计，即插即用，无需修改程序。
• 现货保障：全新原装现货，12 个月质保，48 小时极速发货。

替换与升级建议

可替代型号

✅ 直接替换 (无需改动)

• AS-J890-102 → AS–101
  • 差异：功能完全一致，仅硬件版本不同，为早期型号。
  • 注意：直接上机，配置、程序无需任何修改。
  • 成本：价格基本持平。⚠️ 软件兼容 (需重新配置)
• AS–102 → Schneider 140CRP93200
  • 差异：为 Modicon Quantum 系列 RIO 模块，性能更强。
  • 改动：需更换背板，程序需在 Concept 软件中重新配置。
  • 工作量：约 1 天（硬件更换 + 软件组态）。
  • 成本：约贵 40%。❌ 硬件不兼容 (不推荐)
  • 原因：通讯协议（/J892）为施耐德专有，无法跨品牌兼容。
  • 建议：984 系统升级前，只能使用原厂备件。

SOP 质量透明化

1. 入库验收检测

2. 上机功能测试 (Live Test)

3. 电气参数测试

4. 最终质检与包装

技术避坑指南

1. 忽视双通道冗余接线

• 问题：只接了一根通讯线，浪费了冗余功能，故障时依然会停机。
• 避坑：必须连接两根独立电缆，分别接入两个 RIO 口。两根电缆建议走不同桥架。
• 提醒：冗余不是摆设，接对了才能救命！

2. 总线终端电阻未接或错接

• 问题：通讯时断时续，信号反射导致数据错误。
• 避坑：
  • RIO 总线两端必须安装 75Ω 终端电阻。
  • 中间的远程 I/O 站绝对不能接终端电阻。
