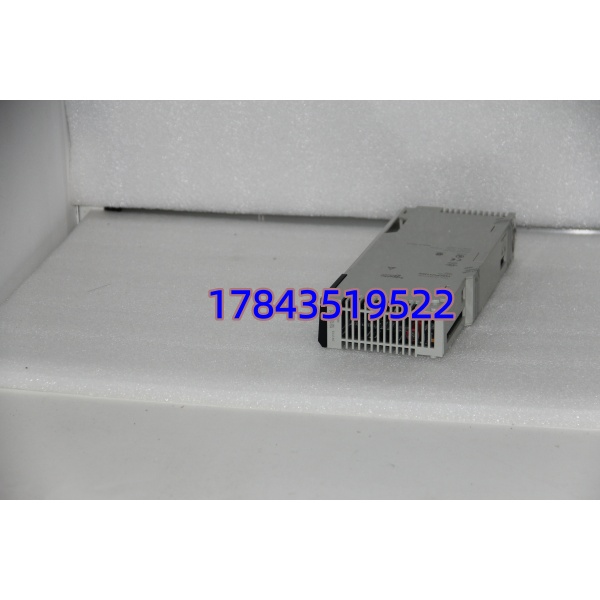

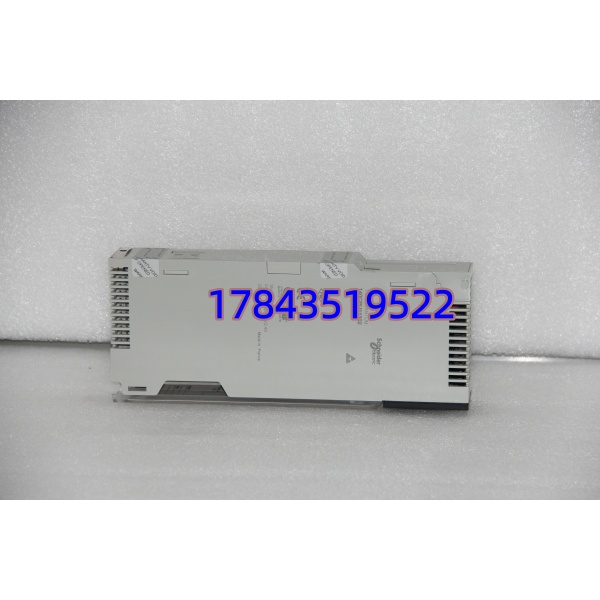

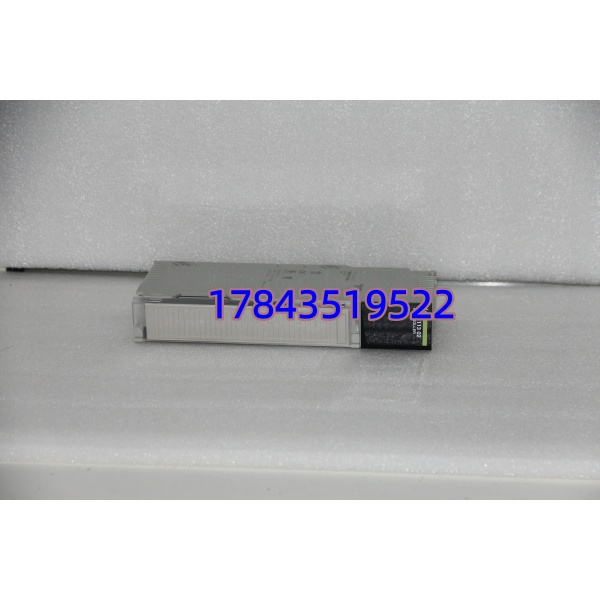

施耐德 140CPU11302 | Modicon Quantum CPU 模块

• 描述

关键技术规格

140CPU11302

安装与接线指南

阶段一：准备工作（10 分钟）⚠️ 安全第一

1. 通知生产部门停机计划
2. 确认设备处于安全状态
3. 断开系统电源（含 UPS）
4. 等待 5 分钟，确保电容放电

工具准备

• 防静电手环、十字螺丝刀（PH1）、万用表
• 标签纸、手机（拍照记录接线与 DIP 设置）

阶段二：拆卸旧模块（15 分钟）

1. 松开端子螺丝，逐根标记并拆除线缆
2. 向下拨动导轨卡扣，垂直拔出模块
3. 检查背板针脚是否弯曲或氧化

阶段三：安装新模块（20 分钟）

1. 佩戴防静电手环，取出新模块
2. 复刻配置：对照照片设置 DIP 开关与跳线
3. 对准插槽垂直推入，听到 “咔哒” 声即到位
4. 按标签恢复接线，扭力约 0.5N・m

阶段四：上电测试（15 分钟）

1. 测量电源：24V DC ±10%
2. 上电后观察 LED：绿灯常亮为正常，红灯闪烁为故障
3. 连接 ProWORX 32/Concept 软件，核对固件版本
4. 下载程序并测试 I/O 响应与通讯状态

140CPU11302

常见问题解答（FAQ）

Q1: 140CPU11302 支持热插拔吗？A: 不支持。Quantum 系列 CPU 模块均不支持热插拔，更换前必须断电，避免背板短路或模块烧毁。

Q2: 这个 CPU 支持冗余吗？A: 不支持硬件冗余。140CPU11302 为单 CPU 架构，无冗余切换功能；需冗余场景建议升级至 140CPU67160 等冗余型号。

Q3: 140CPU11302 和 140CPU11303 有什么区别？A: 两者核心架构一致，差异在内存与固件：

• 140CPU11302: 109KB RAM，基础固件，已停产
• 140CPU11303: 256KB RAM，增强固件，支持更多 I/O，部分版本在售

Q4: 更换后程序无法下载，是什么原因？A: 常见原因有三点：

1. 固件不匹配：新模块固件版本与工程文件不兼容
2. 软件选错型号：ProWORX 32 中 CPU 型号配置错误
3. 背板接触不良：模块未插紧或背板针脚氧化

应用场景与行业案例

典型应用场景

1. 石油化工 – 小型反应釜控制：作为 DCS 子系统主控，控制温度、压力、流量回路。
2. 电力行业 – 电厂辅机控制：驱动循环水泵、润滑油站等辅机，实现启停与状态监测。
3. 水处理 – 污水处理厂：控制曝气池、沉淀池的 I/O 点位，实现远程监控与数据采集。
4. 冶金 – 小型加热炉：控制燃气阀门与温度闭环，适配高温、粉尘恶劣环境。

真实案例某化肥厂 Quantum 系统的 140CPU11302 老化，频繁死机导致生产线停机。原厂已停产，调货周期 8 周。我们提供全新原装现货，48 小时内送达并协助更换。更换后系统连续运行 3 个月无故障，避免了每周约 200 万元的停机损失。事后该企业采购 2 块作为备件，消除停产风险。

核心卖点与差异化

• 双通讯接口：集成 Modbus Plus 与 RS232，兼顾工业网络与串口设备通讯。
• 稳定可靠：250ms 硬件看门狗 + 宽温设计，适配 0℃~60℃工业环境。
• 经典兼容：适配 Quantum 全系列 I/O 模块，老系统升级替换无需改动机架。
• 现货保障：原厂已停产，我们备有少量全新原装库存，解决紧急替换需求。
• 长期支持：提供 ProWORX 32/Concept 软件技术支持，协助程序迁移与调试。
