描述
产品深度介绍

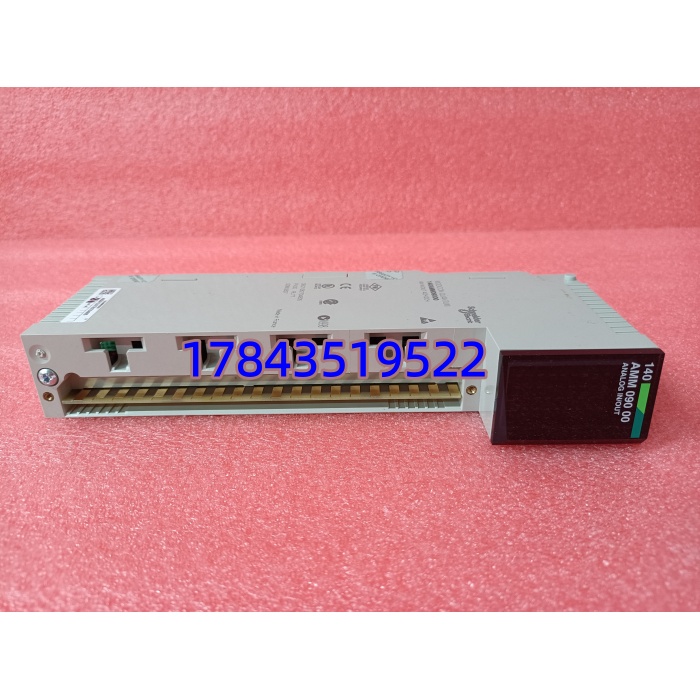

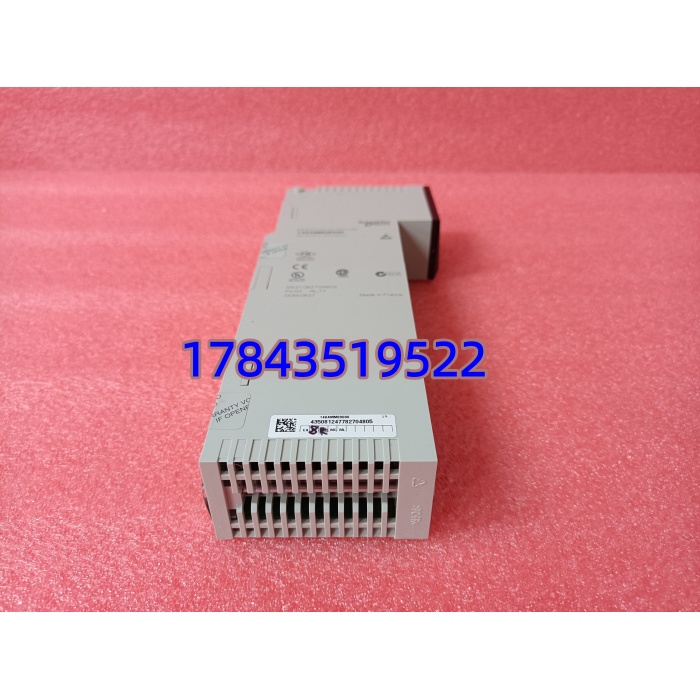

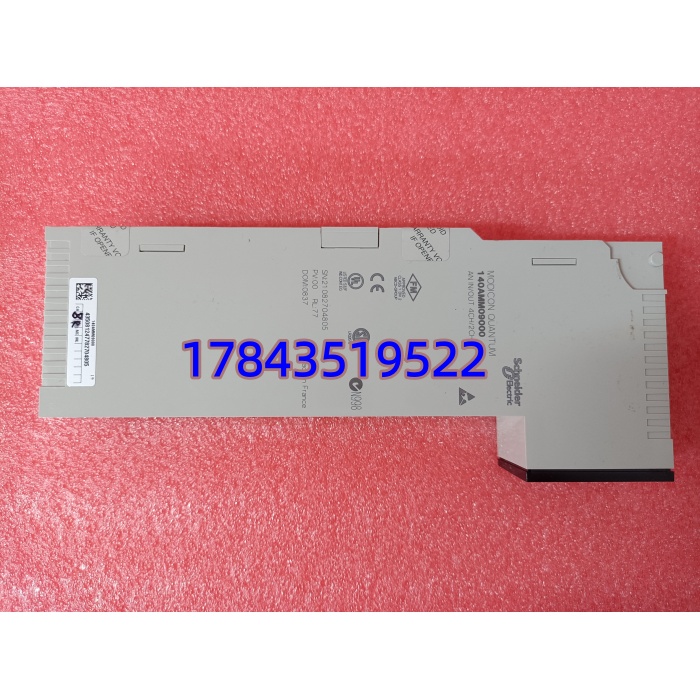

140AMM09000 是施耐德电气 Modicon Quantum 系列 PLC 的混合模拟量模块，集成 4 路输入与 2 路输出通道，专为工业过程控制场景设计。模块支持多类型电压、电流信号，16 位分辨率保障采集与调节精度，适配温度、压力、流量等传感器及执行器。
采用工业级抗干扰设计，单极低通滤波抑制高频干扰，宽温运行适配恶劣工况。标准单槽位安装，背板 5V DC 与外部 24V DC 双供电，兼容 Quantum 全系列机架，广泛应用于石油化工、电力、冶金等行业的自动化系统。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 型号 | 140AMM09000 |
| 系列 | Modicon Quantum 140 系列 |
| 通道配置 | 4 路模拟量输入 + 2 路模拟量输出 |
| 输入信号 | 电压：0–5V、0–10V、±10V；电流：0–20mA、4–20mA |
| 输出信号 | 4–20mA、0–10V |
| 分辨率 | 输入 16 位（0–10V）；输出 12 位 |
| 精度 | ±0.1% FSR（全量程） |
| 输入阻抗 | 电压≥1MΩ；电流 250Ω |
| 滤波特性 | 单极低通滤波，3dB@21Hz±20% |
| 供电 | 背板 5V DC；外部 24V DC |
| 工作温度 | 0℃ ~ +60℃ |
| 尺寸 | 标准 Quantum 机架单槽位 |
| 认证 | UL 508、CSA C22.2 No 142 |
应用场景与行业案例
去年秋天，华东某精细化工企业的反应釜温控系统频繁波动，温度偏差超 ±2℃，影响产品纯度。排查发现原模拟量模块精度不足、抗干扰差，无法稳定采集温度信号。
这类过程控制场景对信号精度、稳定性要求高，140AMM09000 凭借高分辨率、强抗干扰能力，成为核心适配备件，典型应用如下：
- 石油化工 – 反应釜 / 精馏塔控制采集温度、压力、流量信号，输出调节信号控制阀门、加热器，保障反应过程稳定，16 位分辨率满足高精度控制需求。
- 电力行业 – 锅炉 / 汽轮机辅机控制监测蒸汽压力、水位、油温等参数，调节执行器动作，适配电站强电磁干扰环境，保障辅机系统稳定运行。
- 冶金行业 – 高炉 / 轧钢参数调控采集高炉炉温、风压及轧钢生产线张力、速度信号，输出控制指令，适应高温、粉尘、强干扰工况。
- 水处理 – 加药 / 曝气系统控制监测 pH 值、溶解氧、液位，调节加药泵、曝气风机，4–20mA 信号适配各类传感器，保障水质达标。
紧急案例：上述化工企业更换 140AMM09000 模块后，温度偏差控制在 ±0.5℃内，产品纯度达标率提升至 99.8%，避免批量次品损失。后续批量采购 2 块作为备用件，保障连续生产。
核心卖点与差异化
- 高集成通道：4 入 2 出一体化设计，单槽位实现信号采集与调节，节省机架空间。
- 高精度采集：输入 16 位分辨率，全量程精度 ±0.1%，适配高精度过程控制场景。
- 多信号兼容：支持电压、电流主流信号类型，适配各类传感器与执行器，减少备件种类。
- 强抗干扰设计：21Hz 低通滤波，共模抑制比 > 80dB，适配工业复杂电磁环境。
- 宽温稳定运行：0℃~+60℃工作温度，适应高温、低温等恶劣工况。
- 全流程质检：出库前完成电气测试、信号精度校准及 24 小时负载测试，提供质检报告。
