描述
产品详情

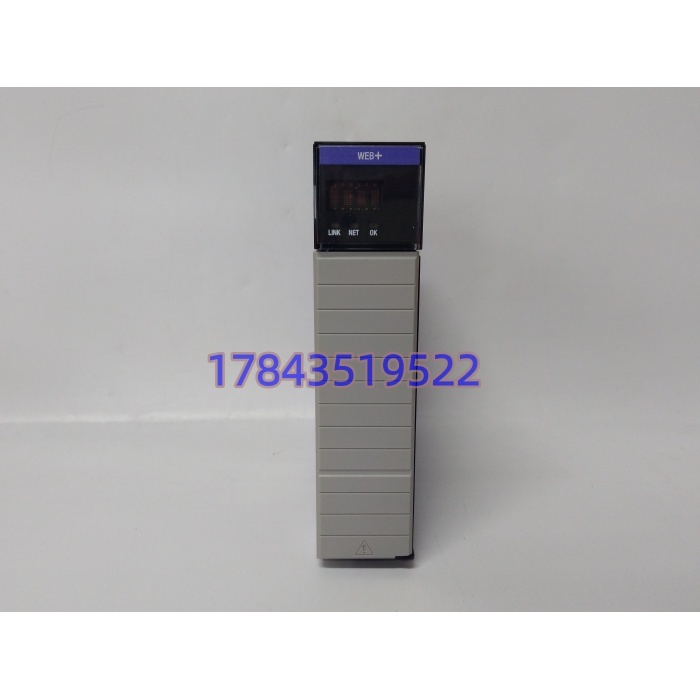

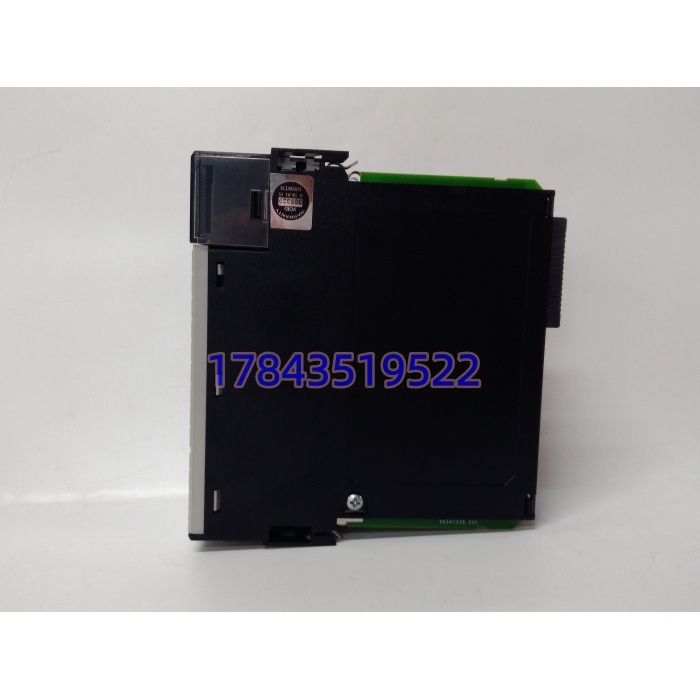

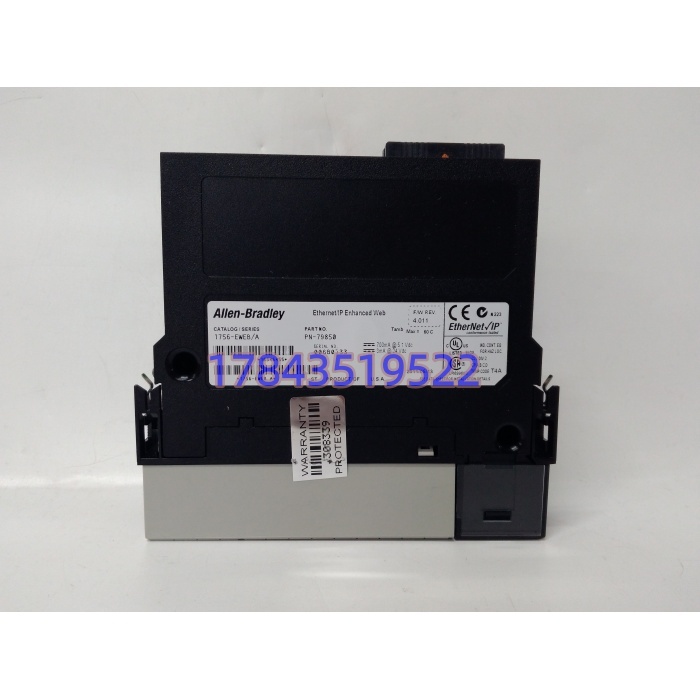

・型号：1756‑EWEB・品牌：Rockwell（Allen‑Bradley）・系列：ControlLogix 1756
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 机箱槽位 | 占用 1 个 1756 机箱槽位，适配 1756‑A4/A7/A10/A13/A17 机箱 |
| 背板耗电 | 5.1V DC 700mA；24V DC 3mA，整机功耗 3.7WRockwell A… |
| 网络接口 | 1 路 RJ45，10/100M 自适应，5 类及以上屏蔽网线Rockwell A… |
| 隔离等级 | 网口对背板基础绝缘，耐压测试 707VDC 60sRockwell A… |
| 支持协议 | EtherNet/IP、HTTP/HTTPS、SNMP、FTP、TCP/UDP |
| TCP 最大连接 | 最多支持 64 个 TCP/IP 并发连接Rockwell A… |
| 面板指示 | 模块状态、网络链路 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃机柜内部，以原厂手册为准 |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 生命周期 | EOL 停产，停产日期 2023‑06‑30，原厂不再接全新订单Rockwell A… |
| 配套部件 | 1756 系列机箱、ControlLogix 控制器、屏蔽工业网线 |
产品介绍
1756‑EWEB 是 ControlLogix 机箱内部专用网页服务器模块，不需要上位机组态软件，普通浏览器就可以访问 PLC 标签、自定义监控页面，也可对外提供 SNMP 诊断数据，多用于简易远程查看、第三方系统读取 PLC 数据。模块不承担 EtherNet/IP IO 扫描任务，不能替代 1756‑ENBT 这类 IO 通讯模块。
坦白讲，很多老项目靠该模块做简易网页监控。现场常见故障：网口遭受浪涌击穿；固件版本和控制器固件不匹配，报身份不匹配故障；网页自定义配置丢失。该型号已经停产，功能替代选型需要重新评估网络架构，不少工厂会储备拆机备件。网页、IP、标签过滤配置存储在模块内部 Flash。
应用场景与行业案例
痛点切入：我在现场遇到过该模块网口损坏，网页监控完全失效，PLC 本体程序不受影响，但第三方采集系统拿不到标签数据。项目改造改动量大，原厂无全新现货，只能等待备件，第三方监控只能临时停用。典型场景
- 化工生产线 ControlLogix 控制系统，第三方平台通过 HTTP 读取 PLC 标签数据。
- 水厂、污水厂存量 PLC 项目，使用浏览器简易查看设备状态，不部署完整组态。
- 设备成套厂老设备，依靠自定义网页页面做本地调试、故障诊断。
- 老项目不具备大规模硬件升级条件，备件轮换维持原有功能。
真实案例：某污水处理厂提升泵 PLC 机柜，1756‑EWEB 网口芯片击穿，网页访问、第三方数据采集全部中断，控制器本身正常运行，现场没有备用模块，外部调货周期 21 天。故障期间，第三方调度系统无法自动获取设备数据，运维人员只能到现场查看控制器本地信息。备件到货后核对固件版本，设置 IP 地址，导入网页配置文件，机箱停机窗口完成换件，验证浏览器访问、SNMP 读取全部正常，事后将 1756‑EWEB 划入 B 类工艺备件台账。
