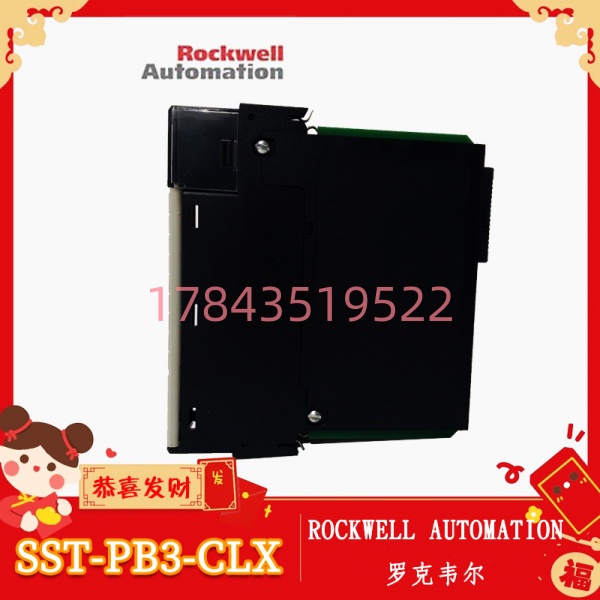

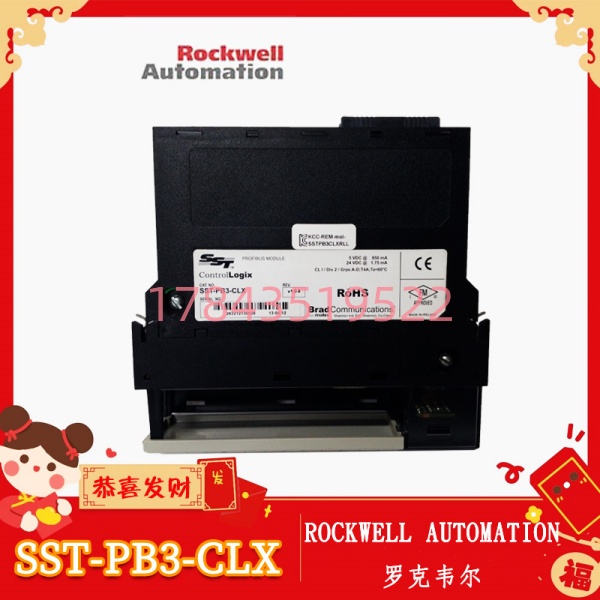

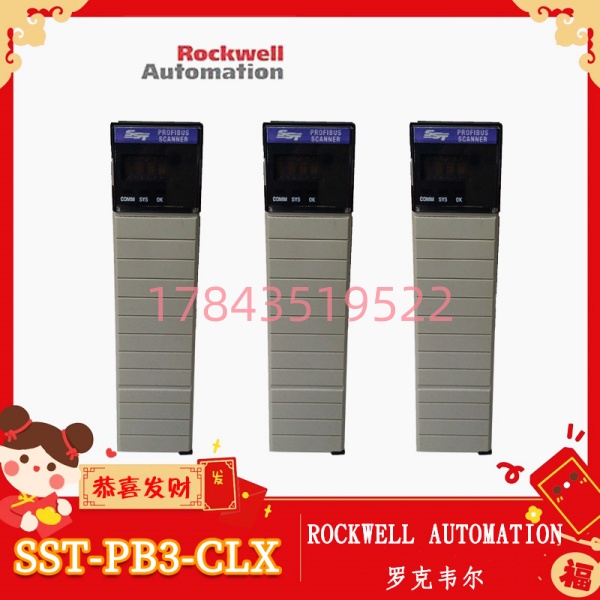

SST-PB3-CLX 是由 Molex (Woodhead) 专为罗克韦尔 ControlLogix/CompactLogix 平台设计的 PROFIBUS DP 通信接口模块。它作为 PLC 背板的嵌入式解决方案，使 ControlLogix 处理器能够充当 PROFIBUS DP 主站（Class 1/2），高效管理、扫描并与网络上的变频器、仪表、分布式 I/O 等 最多 125 个从站设备 进行实时数据交互。模块支持 直接数据映射 与 分页数据模式，提供灵活的大数据量传输方案，并内置强大的 网络诊断 与 状态监控 功能。通过 RSLogix 5000 的 AOP 附加配置文件，可实现完全集成化的组态与管理，是连接罗克韦尔 PLC 与 PROFIBUS 现场设备的首选网关。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 兼容平台 | ControlLogix (1756 背板)、CompactLogix |
| 协议支持 | PROFIBUS DP-V0, DP-V1 (Master/Slave) |
| 波特率 | 9.6 kbps ~ 12 Mbps (自动侦测) |
| 最大从站数 | 125 个 |
| 数据容量 | 直接模式: 496 入 / 496 出 字节分页模式: 1984 入 / 1968 出 字节 |
| 物理接口 | 1 × 9 针 D-sub (PROFIBUS RS-485) |
| 供电 | 5V DC (背板供电，约 800mA) |
| 状态指示 | 模块状态 + 通讯活动 LED 指示灯 |
| 工作温度 | 0°C ~ +60°C |
| 环境认证 | CE, UL, cUL, RoHS |
| 扩展能力 | 单机架最多支持 8 块 模块 |
安装与配置指南
一、硬件安装
- 断电安装：确认机架断电，将模块插入 1756 背板 任意空闲槽位。
- 物理连接：使用 PROFIBUS 总线电缆连接模块 DB9 端口 至现场网络。
- 终端电阻：网络首尾端设备需拨至 ON 启用 120Ω 终端电阻。
二、软件组态 (RSLogix 5000)
- 安装 AOP：导入模块 附加配置文件，在 I/O Configuration 中添加模块。
- 设置模式：配置为 DP Master（默认）、Slave 或双模式。
- 扫描从站：自动搜索或手动添加 GSD 文件，配置从站地址与 I/O 数据长度。
- 数据映射：选择 直接模式（快速）或 分页模式（大数据量）。
- 下载程序：将配置下载至 PLC，模块 RUN 灯闪烁即进入正常工作状态。
常见问题解答 (FAQ)
Q1: SST-PB3-CLX 与 SST-PB3-CLX-RLL 有何区别？A: SST-PB3-CLX-RLL 是标准 SST-PB3-CLX 的增强版。
- RLL: 含 Remote Link Library，支持 远程配置、诊断、监控。
- 市场上 SST-PB3-CLX 通常代指 RLL 版本，功能完全兼容。
Q2: 模块支持热插拔吗？A: 支持。属于 ControlLogix 热插拔 模块，可在系统 RUN 状态下安全更换。
Q3: 如何判断模块故障？A: 观察指示灯：
- PWR 绿：常亮 = 供电正常
- RUN 绿：闪烁 = 运行正常；常亮 / 灭 = 故障
- COMM 黄：闪烁 = 数据通讯中
- FAULT 红：常亮 = 硬件 / 配置故障
Q4: 可以和霍尼韦尔系统混用吗？A: 可以。该模块常应用于 霍尼韦尔 PlantScape / Experion PKS 系统，用于集成 PROFIBUS 设备。
Q5: 质保与售后？A: 12 个月质保。
- 覆盖非人为硬件故障。
- 提供 RSLogix 组态、GSD 文件、网络调试 技术支持。
