描述
产品详情

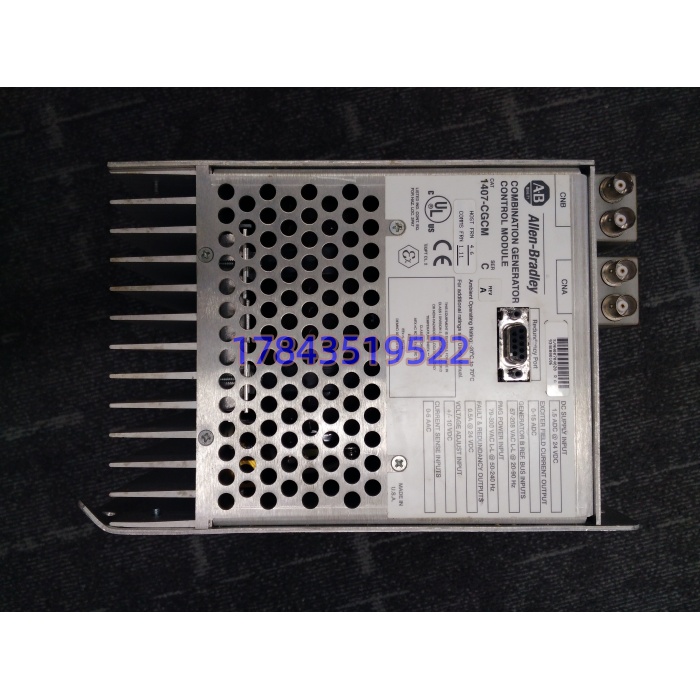

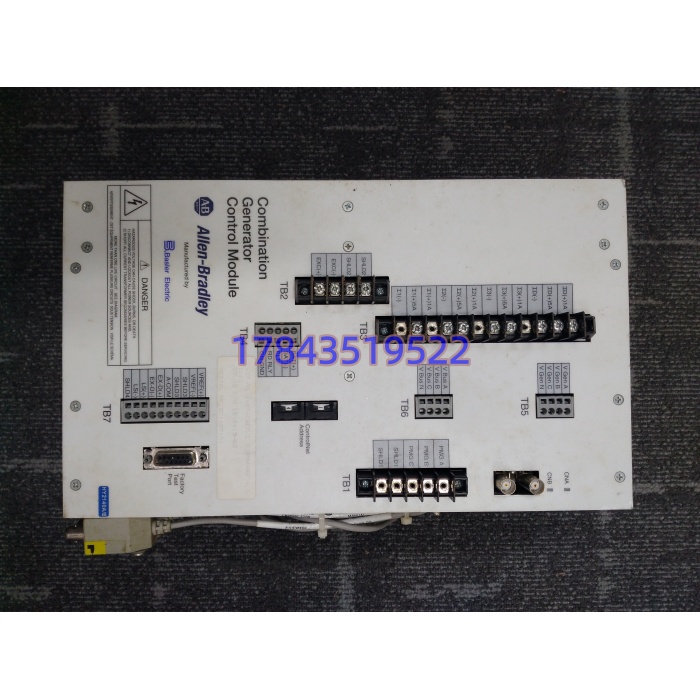

・型号：1407-CGCM・品牌：Allen‑Bradley / 罗克韦尔・系列：1407 CGCM 组合发电机控制模块
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 控制电源 | DC 18V ~ 32V |
| 支持频率范围 | 20Hz ~ 90Hz |
| 通讯接口 | 双冗余 ControlNet；专用 RS232 冗余互联口；调试 RS232 |
| 励磁控制模式 | AVR 自动调压、FCR 励磁电流、PF 功率因数、VAR 无功调节 |
| 励磁输出能力 | PWM 功率输出，额定 15A |
| 电压电流采样 | 支持单相 / 三相电压、1A/5A CT 电流采集 |
| 冗余方案 | 支持两台 CGCM 主备冗余切换 |
| 安装方式 | 控制柜垂直壁挂安装 |
| 工作温度 | -20℃ ~ +70℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 外形重量 | 金属散热一体化壳体，约 7.34kg |
| 生命周期状态 | 原厂已于 2023‑12‑31 正式停产 |
产品介绍
1407-CGCM 是集成励磁调节、并网同步、故障保护、电量计量的一体化控制器，面向中小型同步发电机组开发，可与 Controllogix 平台联动完成电厂电气控制逻辑。模块自带功率输出级，可直接驱动无刷励磁机，省去独立励磁调节器。
坦白讲，这是很多自备电厂存量机组的核心部件。对比分离式 AVR + 同步装置，它将多种功能整合在单一硬件内，简化柜内布线。短板十分明显，硬件早已停产，新项目不再推荐选型；存量机组一旦模块故障，只能依靠 MRO 渠道寻货，整套电气改造替换成本偏高。
应用场景与行业案例
痛点切入：自备电厂、分布式电站多台机组并联运行，励磁控制器失效会直接造成电压失稳、并网跳闸，甚至机组解列停机。早期方案设备分散，故障点多；使用 CGCM 可以把调压、同步、保护集中管理，但备件断供风险长期存在。
典型场景
- 化工自备电厂：燃气、蒸汽同步发电机组励磁控制，多机并联无功负荷均衡分配。
- 冶金动力分厂：高炉配套余热发电机组，实现孤网运行与外网双向并网控制。
- 大型数据中心备用电站：柴油同步机组自动调压、同期并网，保障应急供电平稳切换。
- 船舶动力电站：海上平台船舶发电机组，依靠冗余 CGCM 保障电网稳定。
真实案例去年处理一家化工自备电厂故障，一台 25MW 余热机组 1407-CGCM 内部 PWM 输出回路老化。运行过程频繁出现无功波动，夜间负荷低谷时多次发生并网震荡。现场没有全新备件，临时调配拆机模块上机，下载原有参数后机组恢复稳定运行。给运维建议：还在使用该型号的电站，尽量预留至少一套备件；长远规划需要制定电气系统升级方案，规避长期停产带来的断供风险。
