产品深度介绍

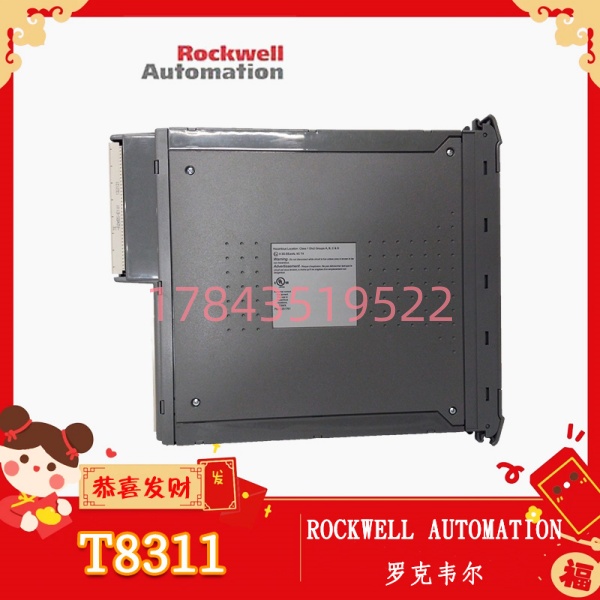

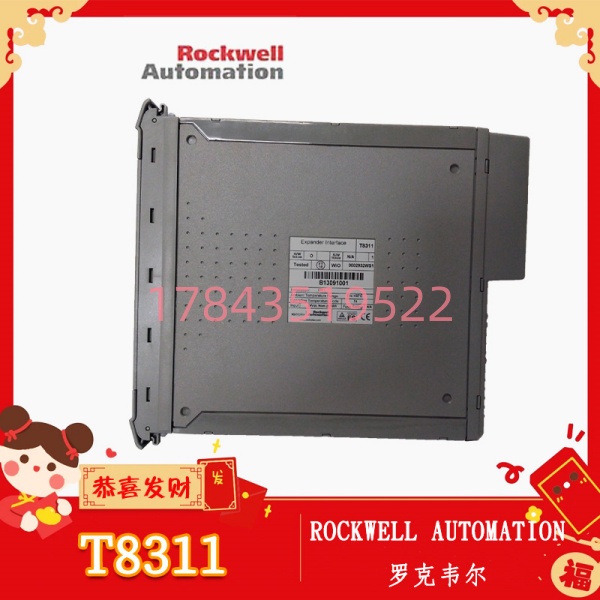

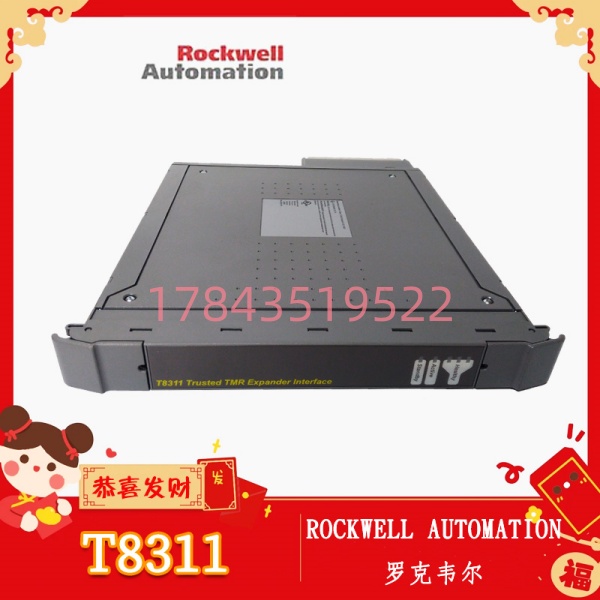

罗克韦尔 T8311 是 ICS Triplex Trusted 安全系统的核心扩展接口模块，专为高完整性、高容错的安全关键应用设计。它作为控制器机箱 (Controller Chassis) 与最多 7 个扩展机箱 (Expander Chassis) 之间的高速、冗余数据桥梁，配合 T8310 扩展处理器使用，实现整个安全系统的 I/O 容量大规模扩展。模块采用 Triple Modular Redundancy (TMR) 三重冗余硬件架构，内部三路电路并行工作并实时表决，彻底消除单点故障。具备全面硬件诊断、双冗余电源、通道级隔离及热插拔能力，确保在 SIL3 等级的安全联锁、紧急停车系统（ESD）中零故障、零中断运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 兼容系统 | ICS Triplex Trusted TMR 安全系统 |
| 模块功能 | 控制器 ↔ 扩展机架 通讯接口 |
| 扩展能力 | 1 对模块支持 7 个扩展机箱 |
| 架构 | TMR (三重模块冗余) / HIFT |
| 供电 | 双冗余 24V DC (背板供电) |
| 通讯链路 | 高速冗余串行总线 (6.25 Mbps) |
| 热插拔 | 支持 (在线维护，无系统中断) |
| 状态指示 | 模块状态、通讯、故障 LED 指示灯 |
| 工作温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95% (无冷凝) |
| 认证 | SIL 3, TÜV, CE, UL, CCC, RoHS |
| 尺寸 | 标准 3U 机架安装 |
| 重量 | 约 1.14 kg |
安装与配置指南
一、硬件安装
- 成对安装：T8311 必须成对安装（主 / 备），左侧模块占奇数槽位。
- 插入机架：系统断电或热插拔模式下，插入控制器机箱空闲槽位。
- 连接扩展电缆：使用专用高速通讯电缆，连接至 T8310 扩展处理器。
- 冗余检查：确保双路 24V DC 供电正常，模块PWR 绿灯常亮。
二、系统组态
- 在系统软件中识别模块，确认 T8311 与 T8310 配对成功。
- 分配扩展机架地址，定义 I/O 数据映射区域。
- 下载配置，观察 RUN 绿灯闪烁，进入TMR 冗余运行状态。
常见问题解答 (FAQ)
Q1: T8311 与 T8310 是什么关系？A: 配对使用。
- T8311: 安装在控制器机箱，负责发送信号。
- T8310: 安装在扩展机箱，负责接收信号。两者共同构成控制器 ↔ 扩展机架的冗余通讯链路。
Q2: 系统最多能扩展多少 I/O？A: 1 套控制器 + 7 个扩展机箱，可支持数百点 TMR 安全 I/O，满足大型工厂需求。
Q3: 模块故障如何判断？A:
- FAULT 红灯常亮：模块硬件故障。
- 无通讯：检查电缆、T8310 模块、机架地址配置。
- 单一切片故障：系统仍可TMR 表决运行，可在线热插拔更换。
Q4: T8311C 与 T8311CX 区别？A:
- T8311C: 标准三防漆 (Conformal Coating) 版本。
- T8311CX: 增强三防 + 非 RoHS 版本，适用于更严苛环境。
- 功能完全兼容。
Q5: 质保与售后？A: 12 个月质保。
- 覆盖非人为硬件故障。
- 提供系统组态、冗余架构、故障诊断技术支持。
