描述
产品深度介绍

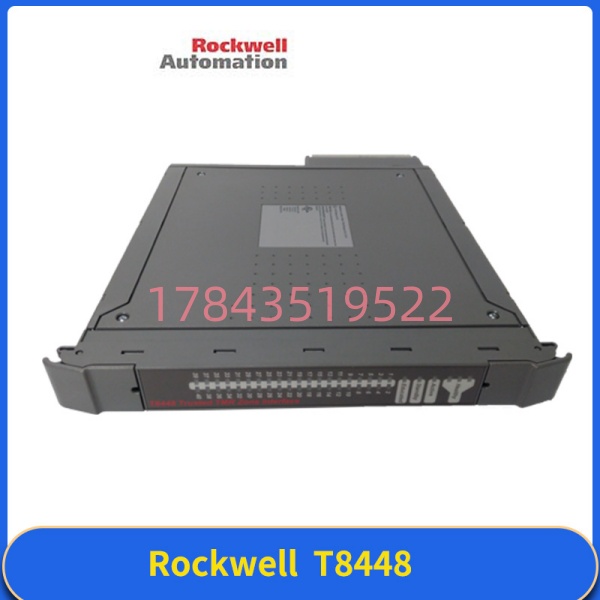

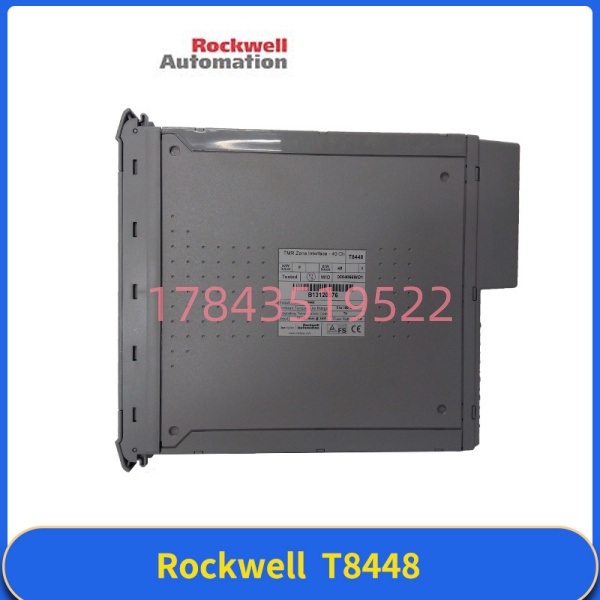

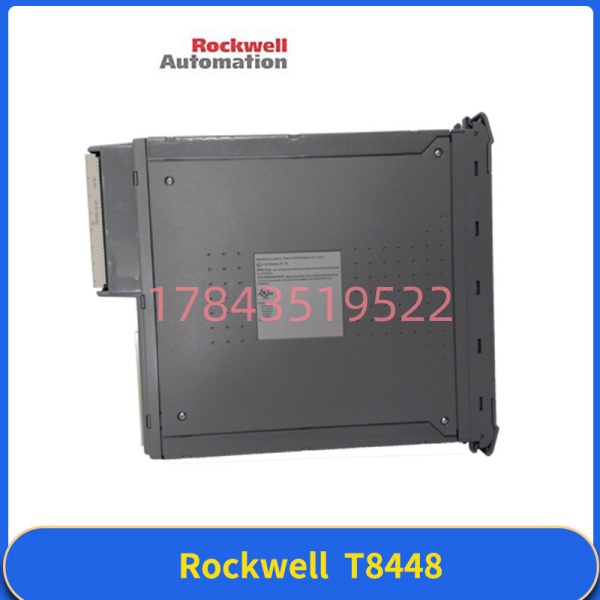

罗克韦尔 T8448 是 ICS Triplex Trusted 安全系统的核心 40 通道区域接口模块，专为石油化工、油气等行业的火灾及气体检测（F&G）、紧急停车（ESD）等安全仪表系统（SIS）设计。模块采用硬件实现的三重冗余（TMR）架构，每通道三路独立电路并行表决，确保单点故障不影响系统安全输出，满足 IEC 61508 SIL3 最高安全等级要求。该模块支持 40 通道灵活配置，可混合接入数字量、模拟量输入及数字量输出信号，通过配套 T8842 多功能现场终端组件（VFTA），直接连接火焰探测器、气体传感器、声光报警器等各类现场设备。内置全面的线路监测、过流保护与故障诊断功能，实时监控每通道状态，快速定位开路、短路等现场布线故障，为安全系统提供高可靠的现场信号接口。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 通道数量 | 40 通道，可独立配置为 DI/AI/DO |
| 冗余架构 | 三重模块冗余 (TMR)，3-2-0 容错运行 |
| 安全认证 | IEC 61508 SIL 3, TÜV AK6 |
| 信号类型 | 数字量 / 模拟量混合输入，数字量输出Rockwell Automation |
| 输入电压 | 0 ~ 30 V DC (模拟量)Rockwell Automation |
| 输出能力 | 24 V DC，每通道最大 2 A |
| 供电电压 | 背板 20 ~ 32 V DC；现场 18 ~ 32 V DC |
| 功耗 | 最大 27 W |
| 工作温度 | 0°C ~ +60°C |
| 物理尺寸 | 266 × 31 × 303 mm；重量约 1.3 kg |
| 安装方式 | T8100/T8300 专用机架，支持热更换 |
| 配套组件 | T8842 多功能现场终端组件 (VFTA)Rockwell Automation |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 申请安全系统停机许可，隔离现场执行机构
- 切断机架背板电源与现场电源，等待 5 分钟放电
- 全程佩戴防静电手环，在防静电垫上操作工具与备份
- 工具：专用插拔工具、PH1 十字螺丝刀、Fluke 万用表
- 拍照：旧模块通道配置、接线端子、VFTA 跳线设置
- 软件：使用 Trusted 工具导出模块配置与通道参数
阶段二：拆卸旧模块（预计 8 分钟）
- 标记并断开所有现场线缆与通讯线缆
- 用专用工具释放模块两侧卡扣
- 垂直平稳向外拔出 T8448 模块
- 检查背板连接器针脚，清洁灰尘，确认无弯曲损伤⚠️ 严禁摇晃或倾斜插拔，防止损坏三重冗余总线
阶段三：安装新模块（预计 12 分钟）
- 拆封新模块，核对型号 T8448
- 检查模块外观无损伤，连接器针脚完好
- 对准背板防呆插槽，均匀垂直按压，听到卡扣锁定声
- 按标记恢复所有接线，紧固端子螺丝
- 检查模块安装牢固，与相邻模块对齐无倾斜自检清单
- 模块型号与原系统完全匹配
- 所有线缆连接正确、无松动
- 模块卡扣完全锁定
阶段四：上电测试（预计 15 分钟）
- 测量供电电压：24V DC ±10%，确认无短路
- 给机架上电，观察 LED 状态：
- RUN 绿灯常亮：正常；FAULT 红灯：故障；COMM 闪烁：通讯激活
- 连接诊断软件，确认模块在线、三重通道同步正常
- 下载备份配置，校验通道类型与参数匹配
- 执行通道测试，模拟输入信号与输出动作，验证表决准确
- 连续运行 30 分钟，监控无报警、温度稳定
常见问题解答 (FAQ)
Q1: T8448 支持热插拔吗？更换时需要停机吗？A: 支持在线热更换（Hot Replacement）。作为 Trusted TMR 系统的 I/O 模块，T8448 设计支持不停机更换。系统运行中，可直接拔出故障模块，插入新模块，系统自动同步配置，无需重新加载。但更换时必须遵守防静电规范，避免静电损坏。Q2: T8448 的 40 通道如何配置？支持哪些信号类型？A: 40 通道完全灵活配置，通过软件与 VFTA 端子设置：
- 数字输入 (DI)：干接点、24V 有源信号
- 模拟输入 (AI)：0-30V 电压信号（需 T8842 匹配电阻）
- 数字输出 (DO)：24V 直流，最大 2A 驱动能力每通道独立表决、独立诊断，互不干扰。A: 三者硬件不兼容，不能直接互换，定位不同：
- ：40 通道混合信号，F&G 系统专用
- T8449：阀门控制监测模块，专用于紧急切断阀
- T8450：速度监测模块，用于透平 / 压缩机超速保护选型需根据现场信号类型与控制对象确定。Q4: 模块报通道故障（Line Fault），如何排查？A: 常见故障及处理：
- 开路故障：线路断线、端子松动 → 检查接线与 VFTA 端子
- 短路故障：现场线缆短路 → 测量通道电阻，排除短路点
- 电源故障：现场电源丢失 → 检查 24V 现场供电
- 模块故障：内部电路诊断失败 → 立即热更换模块可通过面板 LED 与软件精确定位故障通道。Q5: 质保期多久？售后故障如何处理？A: 全新原装 提供12 个月质保（自发货日起）。质保覆盖：硬件出厂缺陷、通道故障、功能异常。不保范围：静电击穿、安装损坏、超温 / 超压、非授权维修。故障处理：联系客服→提供故障代码 / 照片→远程诊断→质保期内免费热更换。Q6: 如何辨别原装正品与翻新 / 仿品？A: 鉴别要点：
- 原厂验证：序列号可在罗克韦尔官方系统查询
- 外观检查：全新防静电封装、原厂标签清晰、PCB 无返修
- 功能测试：三重通道全自检通过，线路监测正常
- 文件齐全：提供原厂测试报告、出库证明、质保文件我们只售全新原装，可提供完整溯源文件与通道测试视频。
