描述
产品深度介绍

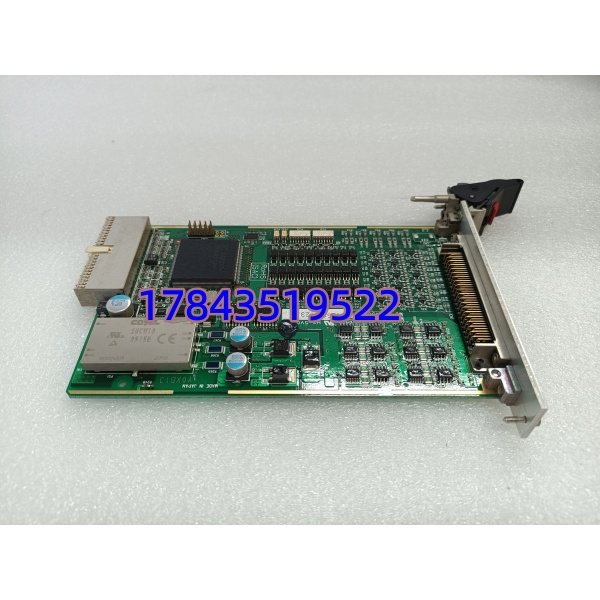

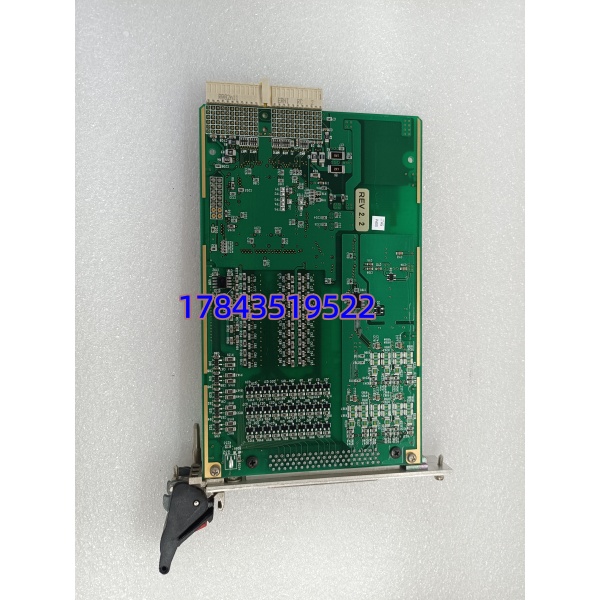

RELIANCE ELECTRIC S-D4043 是 Reliance（现归 Rockwell）为 AutoMax 分布式控制系统设计的高密度隔离数字输入模块，用于将现场 24VDC 开关信号（干 / 湿接点）接入 DCS 机架。模块采用背板总线供电与光电隔离设计，32 路通道分组隔离，有效抑制工业现场共模干扰；每路带LED 状态指示灯，支持通道级故障诊断，方便快速排查现场传感器 / 开关断线、短路等问题。标准Eurocard 尺寸，支持热插拔，可在系统不停机情况下更换，适用于电力、冶金、造纸、水处理等连续流程工业。
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | S-D4043 |
| 类型 | 32 路隔离数字输入模块（DI） |
| 输入电压 | 24VDC（允许 15–30VDC） |
| 输入电流 | 典型 3.5mA @24VDC |
| 输入类型 | 干接点（Dry Contact）/ 湿接点（Sink/Source） |
| 通道隔离 | 光电隔离（现场侧与系统侧隔离） |
| 响应时间 | ＜10ms（可配置软件滤波） |
| 状态指示 | 每通道 LED（ON/OFF）；模块 OK 指示灯 |
| 安装方式 | 插入 Reliance S-RACK 机架背板 |
| 热插拔 | 支持（需系统启用热插拔功能） |
| 工作温度 | -10°C ~ +60°C |
| 认证 | CE、UL、CSA（批次差异） |
| 尺寸 / 重量 | 标准 Eurocard；约 0.25kg |
质量检测流程
- 入库验收核对型号 S-D4043、序列号与标签一致；检查 PCB 无腐蚀、金手指无氧化、连接器完好；确认无维修 / 飞线痕迹。
- 功能测试（32 路全检）
- 接入 24VDC 电源，背板通讯正常，OK 灯亮；
- 逐路施加 24VDC / 短接，对应通道 LED 点亮，系统读取状态正确；
- 测试隔离耐压：现场 – 系统侧 1500VAC/1 分钟无击穿；
- 连续 24 小时循环测试，无丢点、无错读，生成测试报告。
- 电气参数校验
- 输入电压范围：15–30VDC 内动作可靠；
- 输入电流：3.5mA±0.5mA；
- 绝缘电阻：＞20MΩ（500V 摇表）。
- 固件与兼容性确认读取固件版本（常见 V1.x/V2.x），确认与 AutoMax 系统版本兼容；导出配置文件，保存默认通道映射。
- 包装出库防静电袋密封 + 气泡膜 + 硬纸箱，贴 QC 合格标签（含测试日期），防潮防振。
技术避坑指南
- 与 S-D4043C 混淆S-D4043 是32 路 DI 模块；S-D4043C 是电源 / 控制器，完全不同，不可互换。下单前核对原模块型号与功能。
- 输入电压误接仅支持24VDC，严禁接入 110/220VAC，否则瞬间烧毁输入回路。现场接线前用万用表确认电压。
- 干 / 湿接点接错
- 干接点：无源开关（如继电器触点），接模块 + 24V 与 IN；
- 湿接点：有源 24VDC 输出（如 PLC 输出），接 IN 与 0V；接错会导致通道不亮或损坏输入电路。
- 热插拔风险虽支持热插拔，但建议停机更换；热插拔时确保无瞬间短路，否则可能冲击背板总线，导致系统掉网。
- 通道超负载每路输入电流 ≤5mA，避免接入大电流信号（如直接驱动继电器），否则烧毁通道光耦。
