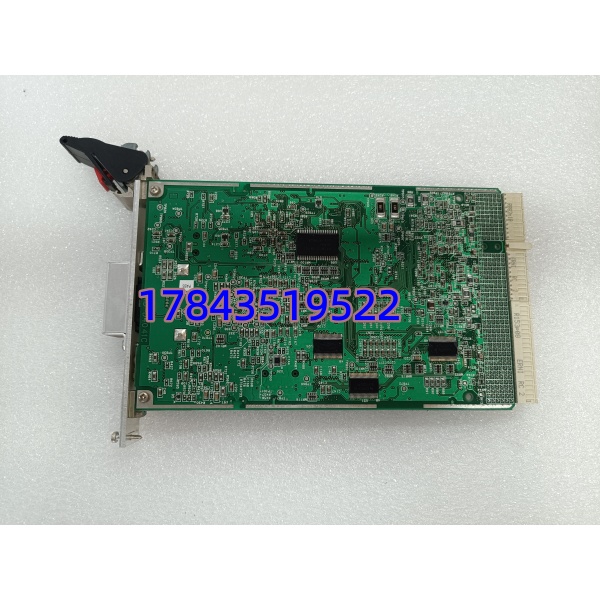

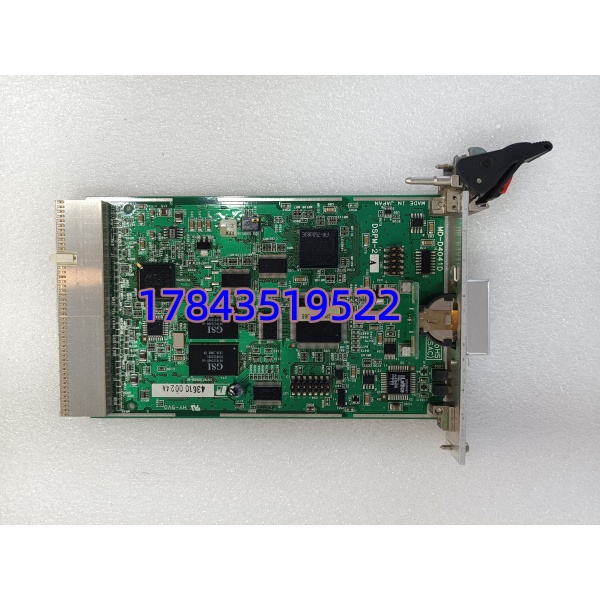

RELIANCE ELECTRIC S-D4041 是cPCI 总线架构的高性能数字运动控制器，专为工业直流驱动与伺服控制设计，属于瑞恩 PSC7000 平台核心模块。搭载32 位专用 DSP，执行高速闭环算法、PWM 脉冲生成与编码器信号处理，适配轧机、张力控制、数控机床、包装机械等需要高动态响应的场景。模块集成RS232/RS485/Modbus通讯，支持多机联网与上位监控；具备过流、过热、过载、堵转保护，保障驱动安全；标准 cPCI 尺寸，可与同系列 I/O 卡、通讯卡无缝混搭，构建灵活扩展的控制系统。
关键技术规格
| 参数 | 规格 |
|---|---|
| 总线接口 | CompactPCI（cPCI）标准总线 |
| 处理器 | 32 位 DSP（数字信号处理器） |
| 控制对象 | 直流电机（有刷 / 无刷） |
| 控制方式 | PWM 脉宽调制，闭环速度 / 位置控制 |
| 控制精度 | ±0.1%（速度闭环） |
| 调速范围 | 0–4000 RPM（可扩展） |
| 输出电流 | 最大 30A（单通道） |
| 通讯接口 | RS232、RS485、Modbus RTU/TCP |
| I/O 配置 | 模拟量输入 / 输出、数字量输入 / 输出、编码器接口 |
| 保护功能 | 过流、过压、过热、过载、堵转、失磁保护 |
| 工作温度 | -20℃～+60℃ |
| 尺寸 | 标准 cPCI 3U 尺寸（160×100×20mm） |
| 重量 | 约 0.8kg |
安装与替换指南
1. 准备工作
- 断电并锁闭机架电源，防静电手环 + 防静电垫
- 记录旧模块插槽位置、DIP 开关、接线定义、固件版本
- 工具：十字螺丝刀、标签纸、万用表
2. 拆卸旧模块
- 松开面板锁扣，垂直平稳拔出模块（禁止硬拉）
- 标记每根线缆（编码器、电源、I/O、通讯），避免错接
- 检查背板针脚：无弯曲、氧化、短路
3. 安装新模块
- 核对型号 S-D4041，对准插槽垂直插入，扣紧面板锁扣
- 复刻旧模块DIP 开关（站地址、波特率、终端电阻）
- 按标签接线：电源 ±、编码器 A/B/Z、I/O、通讯线分开布线，屏蔽层单端接地
4. 上电与测试
- 上电前测背板电压：5V/3.3V 正常
- 机架上电，模块指示灯：绿灯常亮 = 正常，红灯 = 故障
- 连接编程软件，扫描模块、核对固件、下载参数
- 空载试运行：速度闭环平稳、无抖动、无报警
- 满载运行 30 分钟，温度正常、保护功能触发正常
常见问题解答
Q1：S-D4041 和 S-D4040 有什么区别？
A：S-D4041 是 S-D4040 的升级款：
- 处理器：4040 为 16 位，4041 为 32 位 DSP，运算速度提升 3 倍
- 通讯：4041 新增Modbus TCP，支持以太网联网
- 电流：4040 最大 20A，4041 最大 30A，适配更大功率电机
- 保护：4041 新增失磁保护，直流电机运行更安全两者引脚兼容，可直接替换，无需改接线。
Q2：支持热插拔吗？
A：不支持热插拔！cPCI 机架虽支持热插拔，但 S-D4041 是驱动核心模块，热插拔会导致：
- 背板电压骤降，模块烧毁
- 电机失控、飞车、设备损坏
- 系统数据丢失、程序紊乱必须断电插拔，建议配置冗余电源保障停机安全。
Q3：通讯连不上怎么排查？
A：三步快速定位：
- 硬件：RS232/RS485 接线是否交叉、屏蔽层接地、波特率一致（默认 9600）
- DIP 开关：站地址是否冲突、终端电阻是否正确（总线两端 ON）
- 固件：模块固件与主控软件版本必须匹配，不匹配会通讯失败
Q4：质保多久？售后怎么处理？
A：全新原装质保 12 个月，非人为故障免费维修 / 更换；拆机二手质保 3 个月。人为损坏（静电击穿、接线错误、超温、进水）不在质保范围。售后可远程协助诊断，提供固件升级、参数配置、故障排查支持。
