描述
产品深度介绍

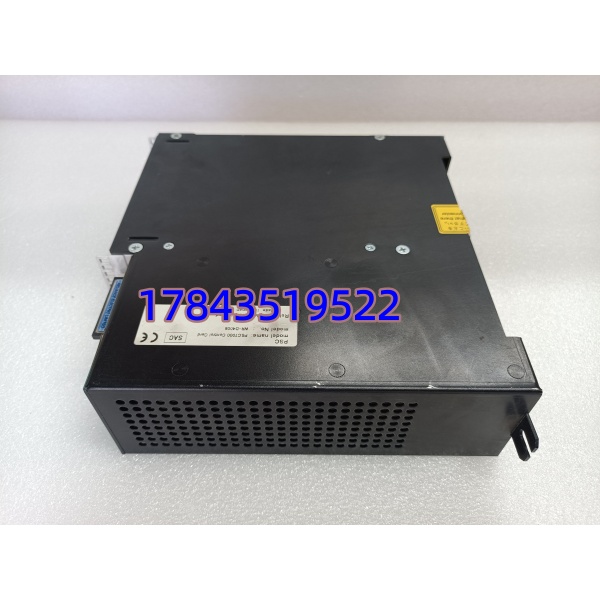

RELIANCE ELECTRIC WR-D4008 是 AutoMax DCS 系统的标准 8 路数字量输入模块，专为重工业恶劣工况设计，作为系统 “感知神经” 采集现场离散信号。全通道光电隔离设计，有效抵御车间油污、振动及强电磁干扰；宽温工作范围适配极端环境，是老工业设备（电力、冶金、造纸、油气）稳定运行的核心备件。模块支持源型 / 漏型输入跳线选择，兼容主流 24VDC 传感器与开关设备，即插即用，维护便捷
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | WR-D4008 |
| 品牌 / 制造商 | RELIANCE ELECTRIC（现属 Rockwell） |
| 产品类型 | 8 通道数字量输入模块（DI） |
| 输入电压 | 24VDC（额定），范围 15–30VDC |
| 输入类型 | 漏型（Sink）/ 源型（Source）可跳线配置 |
| 隔离特性 | 通道间、通道 – 背板光电隔离，耐压 1500VAC/1min |
| 输入阻抗 | ≥10kΩ |
| 响应时间 | ≤1ms |
| 工作温度 | -25°C ~ +70°C（宽温） |
| 功耗 | ≤5W（24VDC 供电） |
| 尺寸 / 重量 | 220×120×40mm / 约 2.2kg |
| 适配系统 | Reliance AutoMax DCS、PSC7000 系列 |
| 认证 | CE、UL、cULus |
典型应用场景
- 电力行业：电厂锅炉、汽机辅助系统开关量采集
- 冶金行业：轧线限位、炉门状态、液压站信号监测
- 造纸 / 印刷：生产线启停、张力开关、故障报警信号
- 油气 / 化工：防爆区阀位反馈、泵状态、安全栅信号
- 通用制造：流水线按钮、光电开关、电机运行状态采集
安装与接线要点
1. 安装规范
- 适配标准 AutoMax 机架，垂直安装，预留 20mm 散热间隙
- 环境要求：温度 – 25°C~+70°C，湿度 10%–90%（无凝露）
- 远离变频器、大功率电机等强电磁源，避免干扰
2. 接线步骤
- 断电并挂牌上锁，确认系统无电压
- 电源：24VDC 正负接模块 PWR 端子，严禁反接
- 输入信号：现场开关 / 传感器输出接 IN0–IN7 端子
- 公共端：源型接 COM+，漏型接 COM-（跳线匹配）
- 接地：模块外壳接系统地（≤4Ω），防静电干扰
3. 上电与调试
- 上电前用万用表测输入端子无短路，电源正常
- 指示灯：PWR（绿）常亮正常；CH0–CH7（红）对应通道导通
- 软件配置：通过 AutoMax 软件设置输入类型（源 / 漏型）
- 测试：逐通道触发信号，核对软件状态与现场一致
常见问题解答（FAQ）
Q1：WR-D4008 和 WR-D4016 有什么区别？
A：核心是通道数不同：WR-D4008 为 8 路 DI，WR-D4016 为 16 路 DI；两者电气规格、尺寸、引脚兼容，可互换（需匹配软件配置）。
Q2：停产了有替代型号吗？
A：原厂无直接替代，可考虑：
- 同平台替代：WR-D4016（16 路，兼容机架）
- 升级方案：Rockwell ControlLogix 1756-IB16（16 路 DI，24VDC）
Q3：支持热插拔吗？
A：不支持热插拔。带电插拔易致背板短路、模块烧毁；更换时必须断电，建议系统冗余配置以保障连续运行。
Q4：质保多久？售后支持吗？
A：库存全新提供12 个月质保（非人为损坏）；售后可远程协助调试、排查通道无输入、指示灯异常等故障。
