描述
产品深度介绍
PROVIBTECH TM591-B00-G00 是美国派利斯推出的振动保护系统核心集成模块，每个系统仅需配置 1 块，可最多连接 8 台 TM500 系列仪表，组成完整的旋转机械振动监测网络。

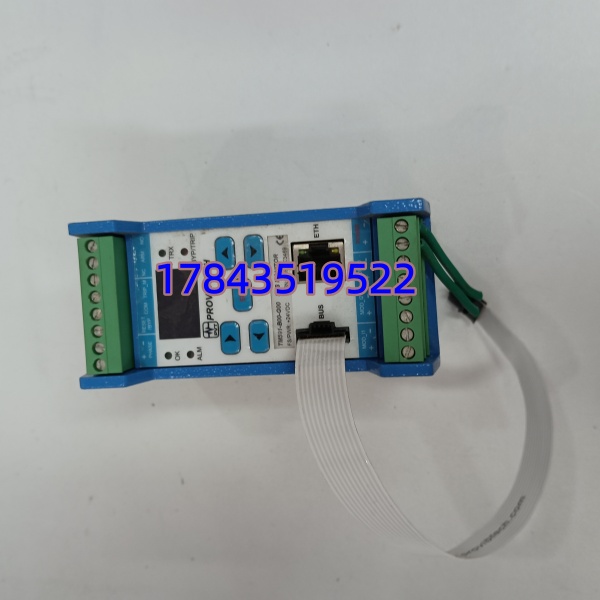

作为系统中枢，TM591-B00-G00 集成蓝色 OLED 显示屏与多状态指示灯，可现场集中显示所有仪表测量值、报警状态及事件记录；支持Modbus-TCP 协议，通过 RJ45 接口将实时振动数据、报警记录上传至上位机监测软件，广泛应用于电力、石化、冶金等行业的汽轮机、压缩机、发电机等大型旋转机械的状态监测与故障预警。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | TM591-B00-G00 |
| 品牌 | PROVIBTECH（派利斯） |
| 适配仪表 | 最多 8 台 TM500 系列（TM521/TM522/TM525 等） |
| 电源 | 24V DC（20-30V DC，150mA）或 220/110V AC（90-250V AC，50mA） |
| 通信接口 | RJ45（Modbus-TCP，10Mbps）、总线端子（键相输入、远程旁路） |
| 显示屏 | 蓝色 OLED，128×64 分辨率 |
| 指示灯 | OK（绿）、ALM（红黄双色）、BYPASS（红）、TRX（绿） |
| 继电器输出 | SPDT，0.2A/240V AC，隔离 1000V DC |
| 数据存储 | 100 次报警记录、1000 条趋势数据、800 条谱线频谱图 |
| 安装方式 | DIN 导轨安装 |
| 工作温度 | 0°C~60°C |
| 尺寸 | 120mm×80mm×50mm |
| 重量 | 约 500g |

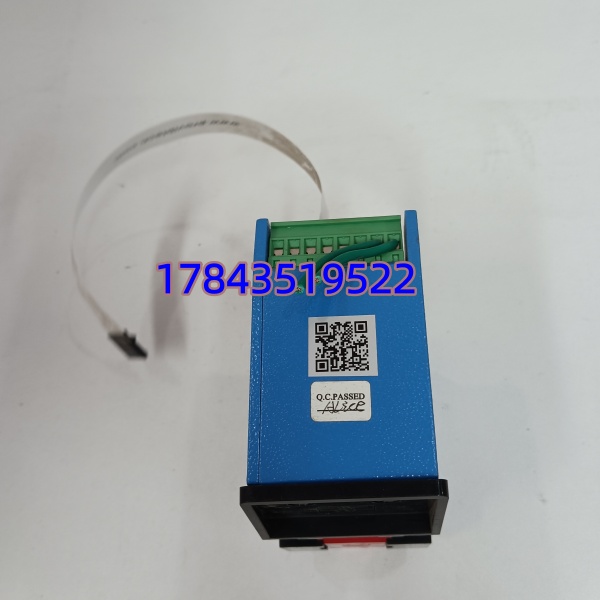

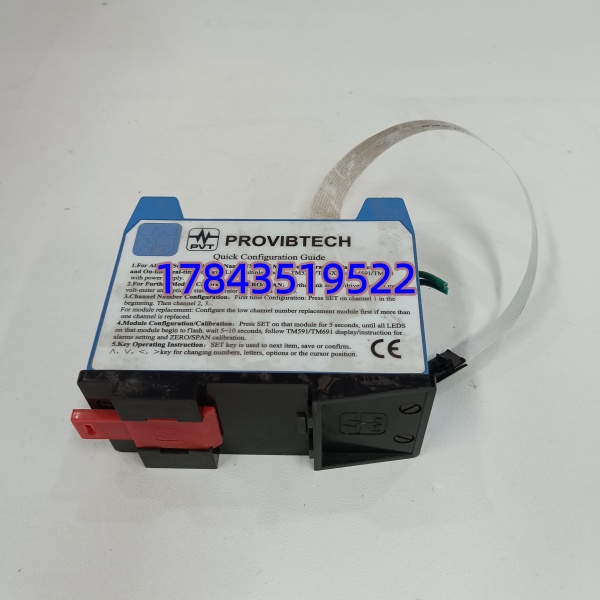

PROVIBTECH TM591-B00-G00
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认系统停机断电，断开 24V DC 或 220V AC 电源
- 等待 5 分钟，确保电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）
阶段二：拆卸旧模块（15 分钟）
- 断开总线端子与 RJ45 网线，标记接线位置
- 按下 DIN 导轨卡扣，垂直拔出模块
- 检查背板连接器针脚是否弯曲、氧化
阶段三：安装新模块（20 分钟）
- 核对型号：确认新模块为 TM591-B00-G00
- 导轨固定：将模块卡入 DIN 导轨，卡扣锁定
- 接线复刻：
- 总线端子：键相输入、远程旁路按标签连接
- 电源：24V DC（+24V/GND）或 220V AC（L/N）
- 网线：RJ45 连接交换机或上位机
- 连接 TM500 仪表：通过总线电缆连接最多 8 台仪表
自检清单：
- 电源接线正确，无短路
- 总线端子与网线连接牢固
- 模块卡扣锁定，无倾斜
阶段四：上电测试（15 分钟）
- 上电：先合 24V DC 或 220V AC 电源
- 指示灯状态：
- OK 绿灯常亮：正常
- ALM 黄灯：预警；红灯：联锁
- 显示检查：OLED 屏显示系统地址、仪表连接状态
- 通信测试：上位机通过 Modbus-TCP 读取振动数据、报警记录
- 功能验证：远程复位、报警阈值设置测试
常见问题解答（FAQ）
Q1：TM591-B00-G00 支持热插拔吗？
A：不支持。更换时必须断电，否则可能损坏背板连接器或导致系统数据异常。建议停机维护时更换，避免带电操作风险。
Q2：最多可连接多少台 TM500 系列仪表？
A：单台 TM591-B00-G00 最多可连接8 台TM500 系列仪表（如 TM521、TM522、TM525），通过总线电缆组网，实现集中管理与数据上传。
Q3：支持哪些通信协议？如何连接上位机？
A：支持Modbus-TCP 协议，通过 RJ45 接口（10Mbps）连接上位机状态监测软件（如 PCM360-LT），可上传实时振动波形、报警记录及趋势数据。
