PROVIBTECH TM501-A03-B00-C00-D00-F00-G00 是美国派利斯 TM500 系列的单通道转速 / 键相变送保护表，专为汽轮机、风机、压缩机、电机等旋转机械设计。可直接与涡流探头连接，采集转速脉冲信号并转换为标准 4-20mA 电流信号，同时提供两级继电器报警（报警 / 联锁）输出，实现超速保护与状态监测。
该型号 A03 代表0-10,000RPM量程，采用全数字化信号处理，内置前置器，支持 Modbus-RTU 通讯，可直接接入 PLC 或 DCS 系统，满足 API670 设备保护标准。

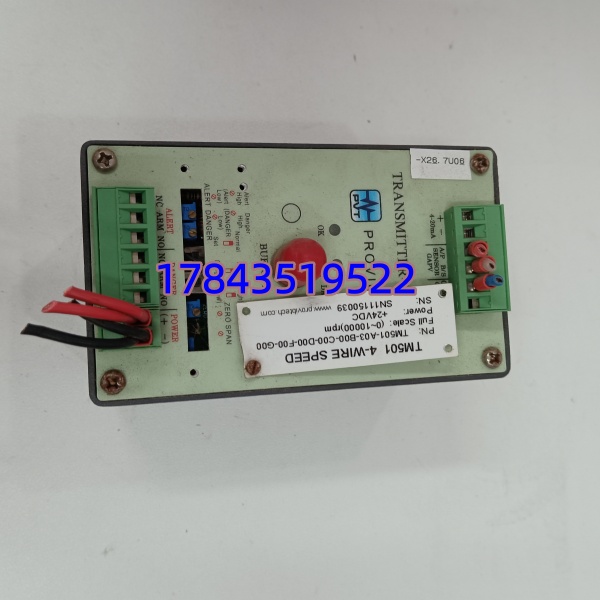

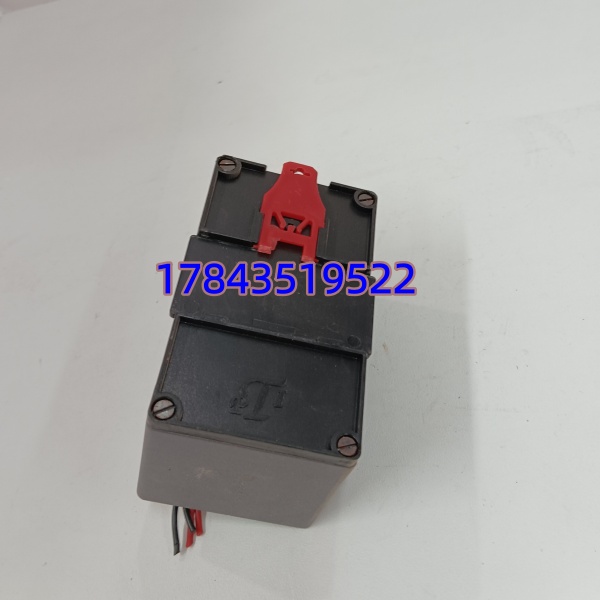

PROVIBTECH TM501-A03-B00-C00-D00-F00-G00
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | TM501-A03-B00-C00-D00-F00-G00 |
| 品牌 / 产地 | PROVIBTECH（美国） |
| 测量量程 | 0-10,000 RPM（A03 规格） |
| 输入信号 | 涡流探头 / 磁电式转速传感器脉冲 |
| 输出信号 | 4-20mA 模拟量 |
| 报警输出 | 2 路继电器（报警 / 联锁，常开 / 常闭可选） |
| 通讯接口 | RS485，Modbus-RTU 协议 |
| 供电电源 | 24V DC（20-30V DC），≤100mA |
| 显示方式 | 6 位红色数码管（0.56 英寸） |
| 工作温度 | -20℃~+60℃ |
| 防护等级 | IP30 |
| 安装方式 | 导轨安装（DIN 35mm） |

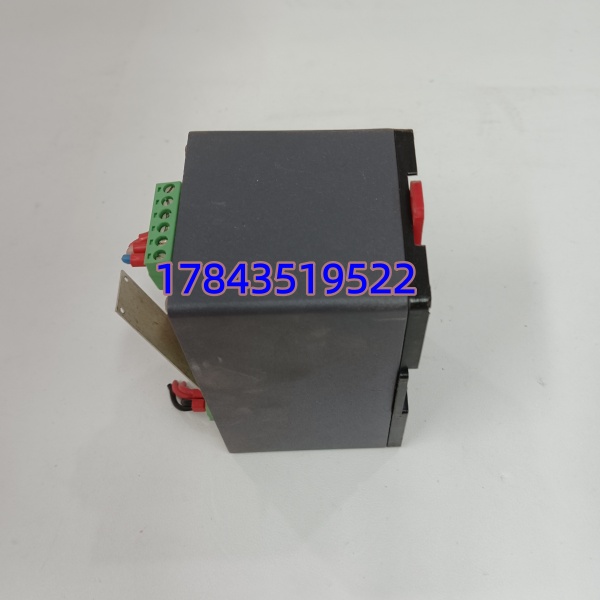

PROVIBTECH TM501-A03-B00-C00-D00-F00-G00
质检管控流程
- 入库验收：核对原厂序列号、合格证；外壳无划痕、端子无氧化；附件齐全（说明书、接线端子）。
- 上机功能测试：24V DC 供电测试；传感器信号模拟输入；4-20mA 输出校准；两级报警继电器动作测试；Modbus 通讯握手测试。
- 电气参数测试：绝缘电阻 > 10MΩ；电源纹波 < 50mV；继电器触点导通正常。
- 固件 / 配置备份：读取固件版本；备份报警值、量程等参数；拍照记录接线端子。
- 最终包装：质检员签字；防静电袋密封；气泡膜 + 纸箱；贴 QC 合格标签。
技术避坑指南
1. 量程选错（最常见）
- 问题：误购 A01（0-3600RPM）或 A02（0-6000RPM），超速时无法监测
- 避坑：采购核对型号后缀 A03=0-10,000RPM；按设备最高转速 ×1.2 选量程
- 案例：风机额定 8000RPM，用 A02 表（6000RPM）导致误联锁
2. 传感器接线极性错误
- 问题：IN+/- 接反，无转速显示或数值跳动
- 避坑：拍照旧表接线；涡流探头红正黑负；磁电式探头无极性但需屏蔽接地
- 提醒：屏蔽层仅在 TM501 端单端接地，避免环流干扰
3. 报警值设置不当
- 问题：报警值≥联锁值，或低于正常转速，导致频繁误报
- 避坑：报警值 = 额定转速 ×1.1；联锁值 = 额定转速 ×1.2；掉电保存参数
- 数据：额定 5000RPM→报警 5500RPM、联锁 6000RPM
PROVIBTECH TM501-A03-B00-C00-D00-F00-G00
常见问题解答
Q1：TM501-A03 适配哪种转速传感器？
A：适配涡流探头（如 TM0180 系列）和磁电式转速探头，输入脉冲信号即可。A03 量程 0-10,000RPM，适配中高速旋转机械。
Q2：支持热插拔吗？
A：不支持。更换时必须断电，避免背板冲击损坏模块或导致系统误动作。
Q3：和 TM502 有什么区别？
A： 为单通道转速 / 键相表；TM502 为双通道，可同时监测转速 + 振动，接口与功能不同，不可直接替换。
