描述
产品深度介绍

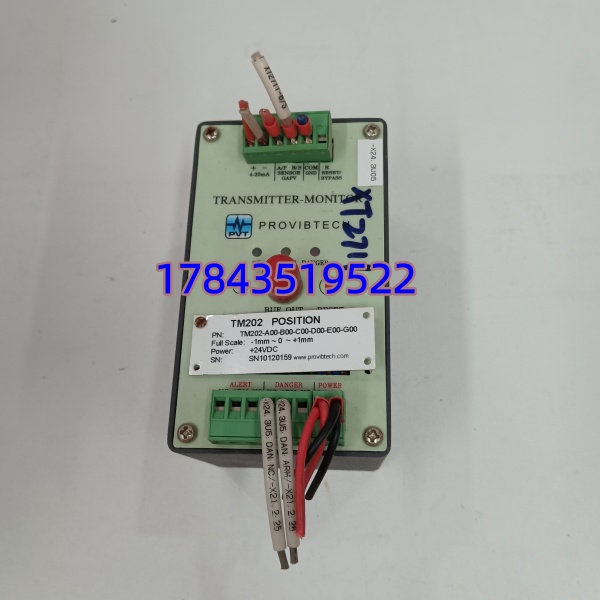

PROVIBTECH TM202-A00-B00-C00-D00-E00-G00 是工业旋转机械专用单通道电涡流位移变送保护表，适配 5mm/8mm/11mm 规格涡流探头，广泛用于汽轮机、压缩机、风机等设备的轴位移与胀差监测。
设备采用非接触电涡流测量原理，可在高温、油污、粉尘等恶劣环境下稳定工作，将探头采集的位移信号转换为 4-20mA 标准电流信号，同时集成报警与联锁继电器输出，支持现场阈值自定义，为机组提供实时保护。整体结构紧凑，支持 DIN 导轨或面板安装，适配工业现场多种安装场景。
PROVIBTECH TM202-A00-B00-C00-D00-E00-G00
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 测量对象 | 旋转机械轴位移、胀差 |
| 适配探头 | 5mm/8mm/11mm 电涡流探头 |
| 测量范围 | 0–5 mm（轴向位移） |
| 输出信号 | 4–20 mA（两线制）、1–5V DC |
| 供电电压 | 22–30 V DC（标准 24V DC） |
| 频率响应 | 0–10 kHz（标准模式） |
| 测量精度 | ±1% F.S.，线性误差 < 0.5% |
| 环境温度 | -40°C 至 +85°C |
| 防护等级 | IP65（防尘防水） |
| 报警输出 | 继电器触点输出，报警 / 联锁阈值可调 |

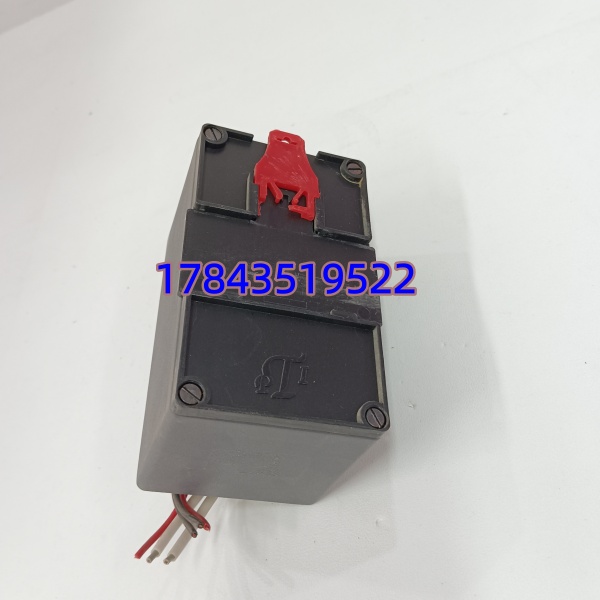

| 安装方式 | DIN 导轨安装、面板安装 |
| 尺寸 | 120 × 70 × 70 mm |
PROVIBTECH TM202-A00-B00-C00-D00-E00-G00
入库质检管控流程
- 入库核验：核对原厂装箱单、序列号，检查外观无划痕、无变形、无腐蚀
- 上电测试：接 24V 电源，指示灯正常；接入探头，信号输出稳定
- 精度校准：输入标准位移，测量输出电流，误差≤±1% F.S.
- 功能检测：测试报警 / 联锁继电器动作，响应灵敏
- 绝缘测试：500V 摇表测绝缘，电阻 > 10MΩ
- 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签
现场更换避坑要点
- 探头兼容性：必须匹配 5/8/11mm 探头，混用会导致信号异常。曾有现场用 8mm 探头配 5mm 组态，出现位移偏差大。
- 延伸电缆长度：最长支持 300 米，超长度会衰减信号。更换时核对原电缆长度，避免随意加长。
- 接地规范：信号地与电源地分开，单端接地，防止干扰。现场曾因两地接地，出现信号跳变。
- 报警阈值设置：报警设 20%-90% 量程，联锁低于报警值，避免误动作。
- 电源稳定性：24V DC 波动≤±10%，波动大会影响精度。建议加装电源滤波器。
PROVIBTECH TM202-A00-B00-C00-D00-E00-G00
常见问题解答
Q1：这款表适配哪些设备？A：适配汽轮机、压缩机、风机、泵等旋转机械，配套 5/8/11mm 电涡流探头，用于轴位移、胀差监测。
Q2：支持热插拔吗？A：不支持。更换必须断电，避免带电插拔损坏探头或内部电路。
Q3：4-20mA 输出不准怎么排查？A：先查探头接线和延伸电缆；再测电源电压是否稳定；最后校准量程，必要时重新标定。
Q4：和 TM201 有什么区别？A：TM202 带报警继电器输出，可直接联锁；TM201 仅信号变送，无继电器，需外接报警模块。
Q5：质保多久？A：全新原装提供 12 个月质保，非人为损坏免费维修或更换，可提供出厂检测报告和序列号溯源
