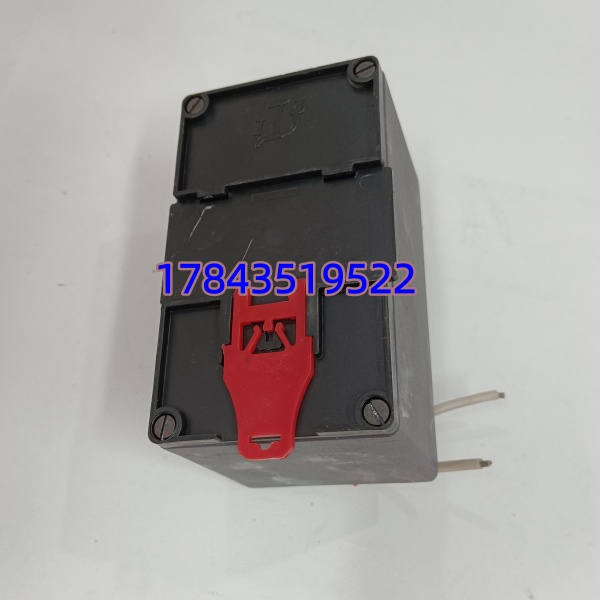

PROVIBTECH TM201-A02-B00-C00-D00-E00-G00 | 轴振动变送保护表

• 描述

关键技术规格

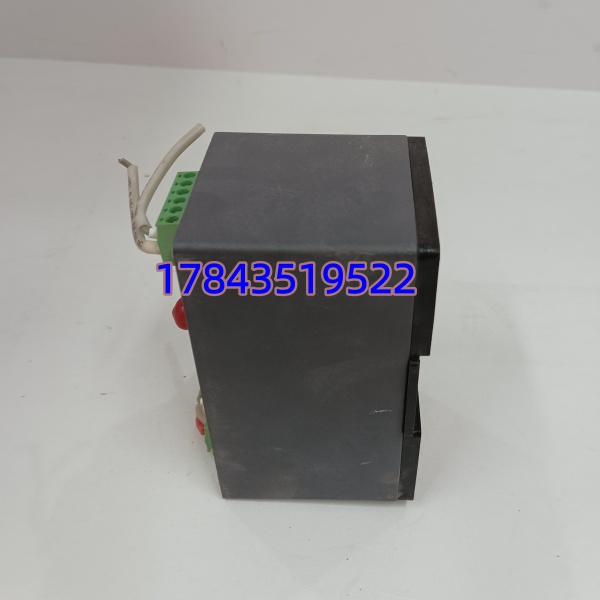

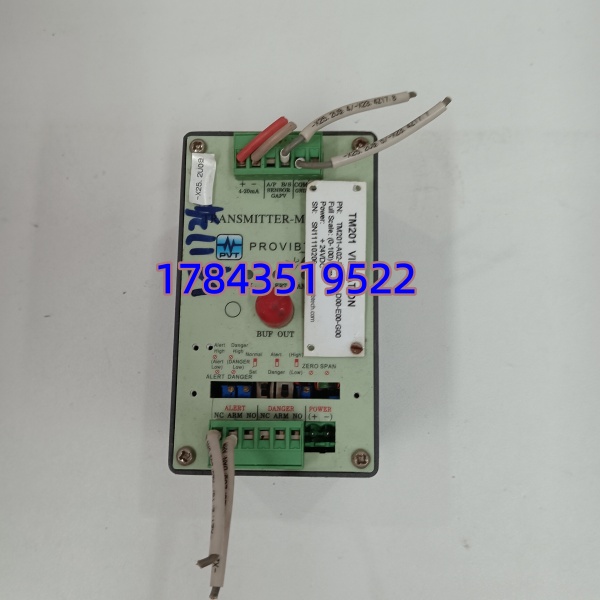

PROVIBTECH TM201-A02-B00-C00-D00-E00-G00

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一:

1. 通知生产部门停机计划，确认设备处于安全状态
2. 断开控制系统电源（含 UPS），等待 5 分钟放电
3. 佩戴防静电手环，在防静电垫上操作

工具准备:

• 防静电手环 + 防静电垫、PH1 十字螺丝刀、万用表
• 标签纸、记号笔、手机（拍照记录配置）

备份工作:

• 导出系统程序至 U 盘 + 云端
• 拍照记录旧模块接线端子、DIP 开关位置、机架布局

阶段二：拆卸旧模块（15 分钟）

1. 移除前盖（卡扣式，轻按两侧取下）
2. 标记并断开接线，避免线缆拉扯损坏端子
3. 按压模块底部导轨卡扣，垂直拔出模块
4. 检查背板针脚是否弯曲，用压缩空气清洁灰尘

阶段三：安装新模块（15 分钟）

1. 核对新模块型号与旧模块一致
2. 复刻配置：对照照片设置 DIP 开关（地址、波特率、终端电阻）
3. 垂直对准背板连接器插入，听到 “咔哒” 声确认卡扣到位
4. 按标签恢复接线，端子螺丝扭矩约 0.5N・m
5. 自检：DIP 开关正确、接线牢固、模块对齐、无工具遗留

阶段四：上电测试（20 分钟）

1. 测量电源电压（24VDC±10%），确认无短路
2. 单独给机架上电，观察 LED 指示灯：绿灯常亮为正常
3. 连接编程软件，扫描网络核对模块固件版本
4. 下载备份程序，切换至 RUN 模式
5. 模拟 I/O 测试，运行 30 分钟无报警即正常

PROVIBTECH TM201-A02-B00-C00-D00-E00-G00

常见问题解答 (FAQ)

Q1: 这个模块支持热插拔吗？

A: 不支持。TM201 属于振动保护核心模块，更换必须断电。强行热插拔可能导致背板损坏、模块烧毁或系统失控，引发生产事故。若需不停机更换，建议配置冗余监测系统。

Q2: TM201-A02 与 A00 有什么区别？可以替换吗？

A: 核心区别是测量量程：

• A02：0-250μm（常用，适配多数中小型旋转机械）
• A00：0-500μm（大量程，适配大型汽轮机 / 水轮机）两者硬件接口一致，可直接替换，但需在系统中重新设置量程参数，避免报警误触发。

Q3: 必须用 PROVIBTECH 原厂探头吗？

A: 建议使用原厂 TM018x/TM028x 系列电涡流探头（8mm/11mm/14mm）。非原厂探头可能存在灵敏度不匹配、频响偏差等问题，导致测量误差或信号不稳定，影响保护可靠性。

Q4: 报警点可以现场调整吗？

A: 可以。报警 / 联锁点支持 0-100% 满量程现场可调，精度 ±0.1%。调整时需通过模块侧面电位器或配套软件设置，设置后需测试继电器动作是否正常，确保保护功能有效。

Q5: 质保期多久？售后怎么处理？

A: 提供 12 个月质保（自发货日起），质保范围为非人为损坏的硬件故障。售后流程：联系客服描述故障（附照片 / 视频）→远程协助诊断→确认故障后，1 年内免费维修或更换，人为损坏仅收取材料费。
