描述
产品深度介绍

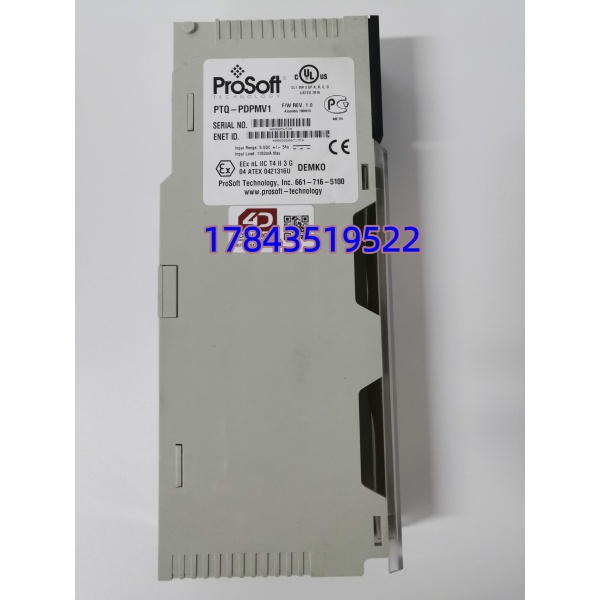

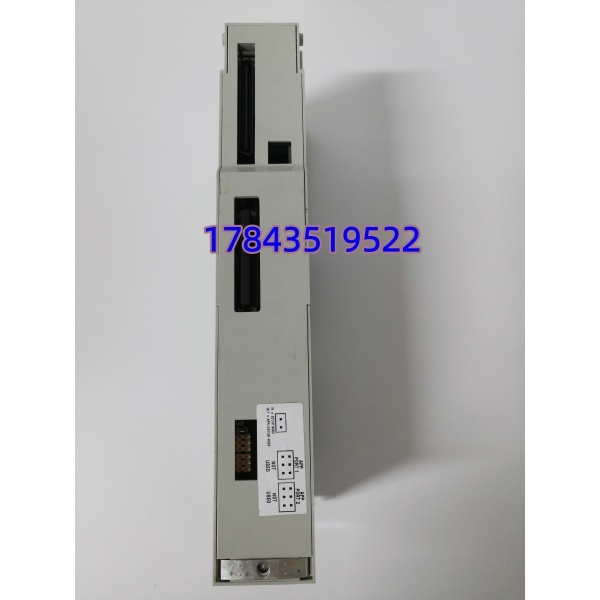

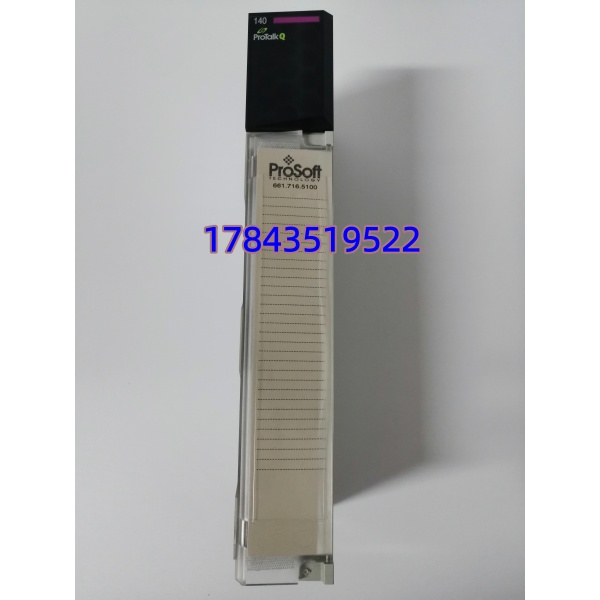

PTQ-PDPMV1 是 PROSOFT 专为施耐德 Quantum 系列 PLC 开发的专用 PROFIBUS DP 主站通讯模块，弥补 Quantum 原生 PLC 无 DP 主站接口的短板，广泛用于化工、火电、水处理、冶金成套自控项目。模块占用机架单个标准槽位，由 PLC 背板统一供电，内置独立通讯处理芯片，总线数据与 PLC 背板数据异步交换，不占用 CPU 运算资源。完整兼容 DPV0 周期 IO 交换、DPV1 非循环参数读写、设备诊断、告警上报，可对接变频器、远程 DP IO、智能仪表、阀门定位器等各类 DP 从站；支持机架多模块堆叠，单机架最多 6 块模块，冗余控制系统最多 4 块，配套 PCB 组态软件完成总线扫描、数据映射、固件升级，适配 Unity Pro、Concept、ProWORX 全系列编程软件ProSoft Technology Inc。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | PTQ-PDPMV1 |
| 适配 PLC 平台 | 施耐德 Quantum 140 系列 CPU，本地同机架安装 |
| 总线协议 | PROFIBUS DP V0 / DPV1 主站（IEC 61158 标准） |
| 总线波特率 | 9.6 kbps ~ 12 Mbps 自适应 |
| 最大挂载从站 | 单模块最多 125 台 DP 从站 |
| 单从站数据容量 | 输入 244 字节 / 输出 244 字节 |
| 机架扩展能力 | 单机架最多 6 块 PTQ-PDPMV1，冗余系统上限 4 块 |
| 安装槽位 | 标准 Quantum 单槽位背板直插 |
| 供电来源 | PLC 机架背板 24V DC 供电，无需外部电源 |
| 配置软件 | ProSoft Configuration Builder（PCB）、FDT/DTM 工具 |
| 编程软件兼容 | Unity Pro V2.2+、Concept V2.6+、ProWORX V2.20+ |
| 固件特性 | FLASH 闪存可现场升级，配置本地掉电保存 |
| 工作温度区间 | 0℃ ~ 60℃ |
| 存储温区 | -40℃ ~ 85℃ |
| 认证标准 | CE、UL/cUL 工业安全认证 |
| 应用场景 | 化工 ESD 系统、电厂辅控、冶金传动、水处理分布式 IO |
入库质检流程
1. 入库验收检测
- 来源追溯：核对原厂装箱单据，匹配机身激光序列号
- 防伪核验：序列号可向 PROSOFT 官方渠道核验原厂出厂批次
- 外观检查：金属面板无磕碰、PCB 无腐蚀、焊点无二次重焊、电路板无黄变老化
- 附件清点：原厂防静电袋、出厂功能合格证完整配套
2. 上机仿真功能测试测试机架：施耐德 Quantum 标准仿真机架 + DP 从站信号模拟装置测试项目：
- 背板 24V 供电整机通电自检，核查 PWR/CFG/BUS 指示灯启停逻辑
- 全波特率区间 DP 总线扫描测试，模拟多台从站在线通讯稳定性
- DPV0 周期 IO 读写、DPV1 非循环参数读写全功能验证
- 总线故障告警、设备离线诊断信息上传模拟测试
- 连续 24 小时满从站负载运行，记录总线无丢包、模块温升稳定出具纸质完整测试报告，同步提供总线扫描、数据交互实拍视频供客户核验
3. 电气性能检测
- 500V 摇表背板通讯回路绝缘电阻测试，绝缘值＞10 MΩ
- 24V 背板供电接地连续性检测
- DP 总线接口耐压隔离测试，无漏电、信号衰减跳变
4. 固件与配置存档读取模块内置固件版本号归档；记录终端电阻出厂默认配置，留存标准组态模板，方便客户现场快速复刻总线参数。
5. 终检打包质检人员签字确认合格，真空防静电袋密封，外层加厚气泡膜 + 硬质纸箱封装，张贴 QC 合格标签、出库序列号、质保起止日期。
