描述
产品详情

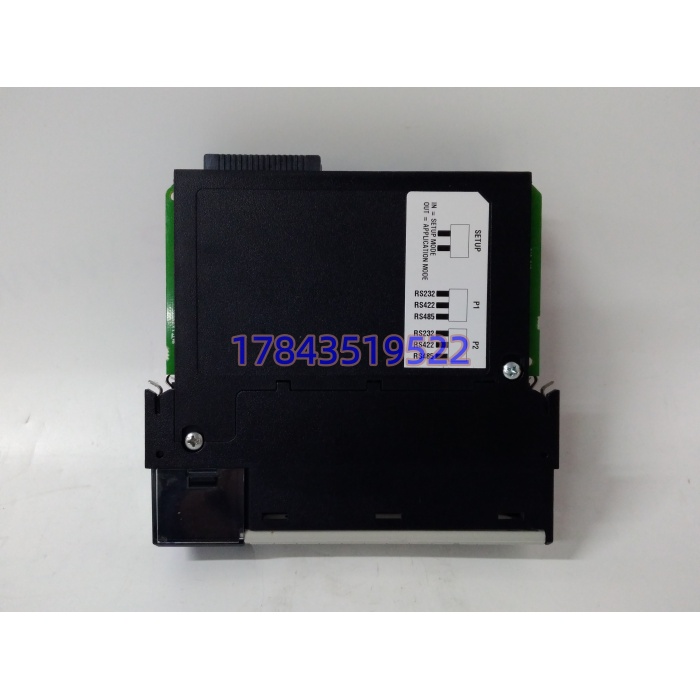

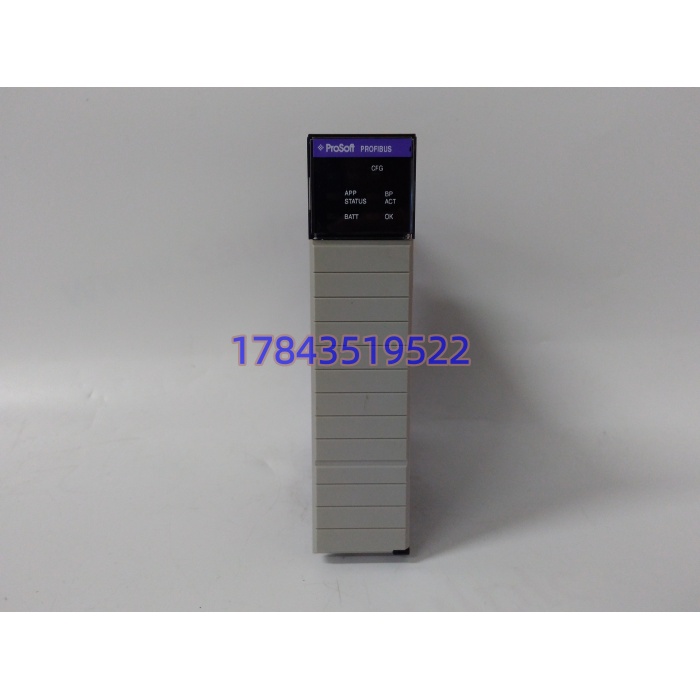

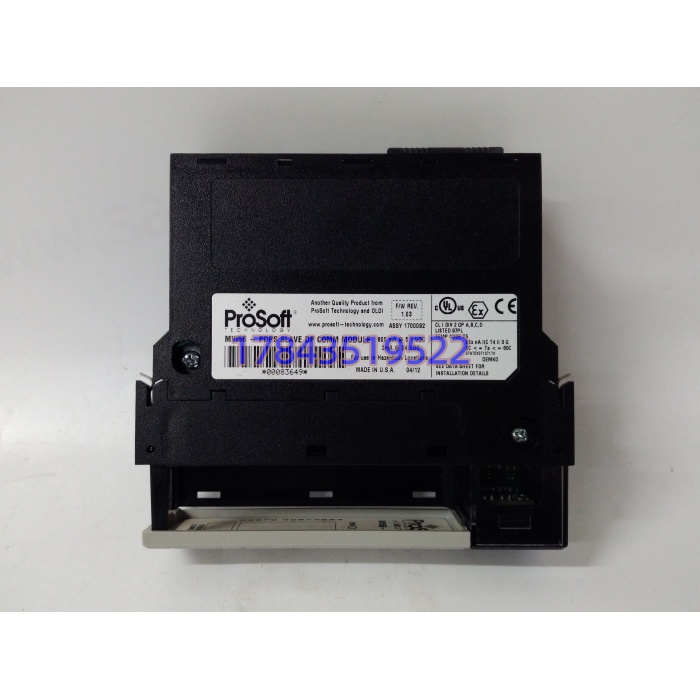

・型号：MVI56-PDPS
・品牌：ProSoft Technology
・系列：MVI56 通用通讯模块（适配 Rockwell 1756 ControlLogix 机架）
规格参数
| 参数项目 | 技术参数（依据原厂 Datasheet） |
|---|---|
| 适配机架 | Rockwell 1756 ControlLogix 本地 / 远程机架，单槽占用 |
| 总线协议 | PROFIBUS DPV0 Slave，支持 Sync/Freeze 同步模式 |
| DP 传输速率 | 9.6kbps ~ 12Mbps，支持自动波特率识别 |
| 最大交换数据 | 输入 244 字节、输出 244 字节，合计不超 400 字节 |
| DP 站地址范围 | 0 ~ 125 软件可配置 |
| 电气隔离等级 | DP 端口 1500VAC 光耦隔离，阻断地环流干扰 |
| 物理接口 | 9 针 DB-F PROFIBUS 接口 + RJ45 调试配置口 |
| 背板供电负载 | 800mA @ 5VDC，无额外外部供电需求 |
| 运行温度区间 | 0 ℃ ~ +60 ℃ 控制柜内稳定运行 |
| 存储耐受温度 | -40 ℃ ~ +85 ℃ |
| 抗震抗振标准 | 运行 5g（10–150Hz），非运行 50g 冲击 |
| 配套组态软件 | RSLogix 5000 V16 及以上、ProSoft Configuration Builder |
| 合规认证 | PROFIBUS 官方认证、罗克韦尔第三方兼容认证 |
| 原厂生命周期 | 已发布停产通知，Last-time-buy 通道关闭 |
产品介绍
（随机切入策略：B 技术定位）整套跨厂商自动化改造项目里，MVI56-PDPS 是为数不多不用推倒重建原有 DP 总线的互联方案。多数老旧产线主站为西门子 S7、横河 DCS，新增罗克韦尔 ControlLogix 辅控系统时，无需替换整条总线，仅靠该模块即可让罗克韦尔侧作为从站完成信号互通。严格来说，它仅支持 DPV0 基础从站功能，不兼容 DPV1 报警诊断交互，需要复杂设备诊断场景只能升级 MVI56-PDPMV1 主站模块。ProSoft 早已关闭该型号批量采购窗口，海外原厂订货周期超 18 周；提前储备原装库存件，能避免通讯卡故障导致跨系统数据中断，省去整套 DP 网络改造的大额一次性投入，摊薄工厂长期改造总拥有成本。
应用场景与库存策略
冶金、汽车、化工存量产线大量存在 “西门子 DP 主站 + 罗克韦尔辅控” 混合架构，原厂无稳定补货渠道，模块失效后两边系统完全失联，工艺联锁、生产数据无法交互，全线只能降负荷人工操作。
- 汽车整车焊接车间混合控制系统：S7 主站统筹产线，ControlLogix 管控检测工位。归入 A 类互联关键备件，每套 1756 机架常备 1 块缓冲库存，每季度通电跑满 24 小时 DP 组网压力测试。
- 钢铁热轧线传动数据互通：DP 总线敷设距离长、电磁干扰强，隔离电路损耗速度更快。采用供应商寄售代管库存，减少企业自有流动资金占用。
- 化工乙烯装置多厂商 DCS 联动：厂区两套及以上并行控制系统，备件跨装置调拨路程远。统一批量锁货备货，应对永久停产断供风险。
- 城市污水处理厂分布式滤池控制：现场运维人员编制少，故障响应周期长，单独配置恒温防潮备件柜存放备用模块。
真实案例：某整车制造厂两套焊接产线仅留存 1 块 MVI56-PDPS 备件，一号产线模块 DP 隔离芯片烧毁，更换备用件维持生产的第二周，二号产线同型号模块出现数据频繁丢包故障，无备件可替换，两条生产线分段人工值守 7 天，产能缺口与人工增量成本合计损失超 65 万。后续设备部门更新库存规则，每一套 ControlLogix 机架配套储备 2 块同型号 DP 从站模块，单独列支年度跨系统互联备件预算。
