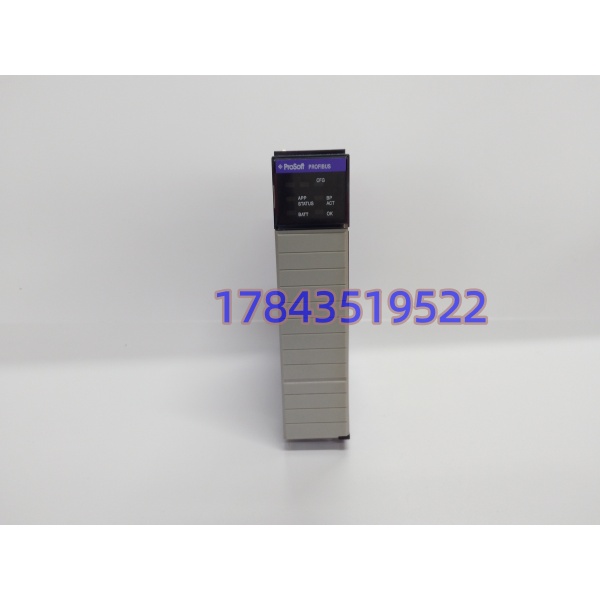

描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 适配机架 | Allen‑Bradley 1756 ControlLogix，单槽占用 |
| 总线协议 | PROFIBUS DP‑V0（周期 IO）、DP‑V1（非循环参数读写） |
| DP 波特率 | 9.6 kbps ~ 12 Mbps，支持自动检测匹配 |
| 从站地址 | 0~125，拨码 / 软件双配置，软件参数优先级更高 |
| 最大交换数据 | 输入 244 字节、输出 244 字节，合计 488 字节 |
| 电气隔离 | DP 总线与 PLC 背板 1500VAC 光电隔离，阻断地环路干扰 |
| 硬件接口 | 1 路 DB9 母头 DP 总线、1 路调试串口、背板金手指 |
| 背板耗电 | 800 mA @ 5 VDC，整机功耗约 2.5 W |
| 配套组态软件 | ProSoft Configuration Builder（PCB）、Studio 5000/RSLogix 5000 |
| 配套文件 | 自带 GSD 文件、标准 AOI 指令、示例梯形图 |
| 工作环境 | 0℃ ~ 60℃，湿度 5%~95% 无凝露，工业防尘抗震 |
| 故障机制 | 总线断线可配置输出冻结 / 清零，面板多状态 LED 诊断 |
产品深度介绍

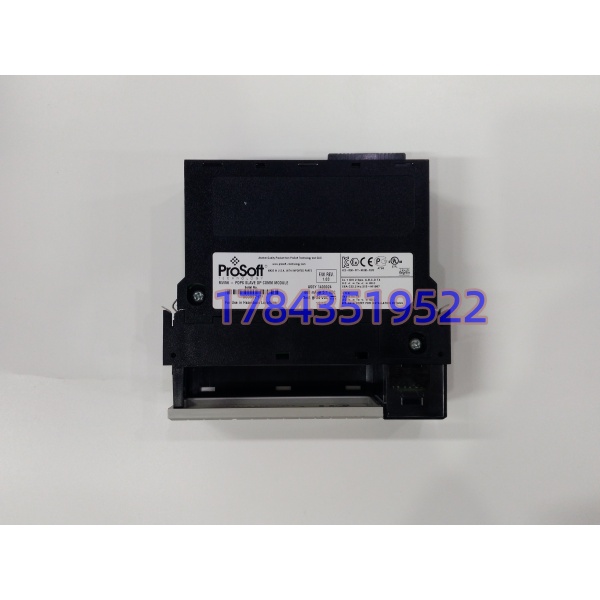

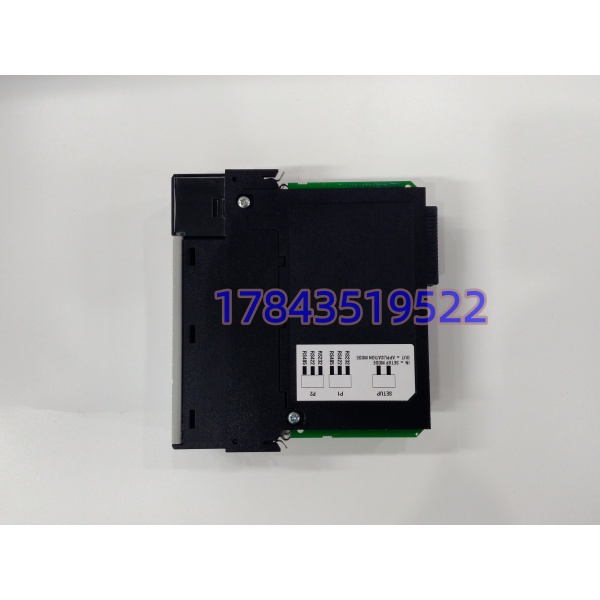

MVI56-PDPS 是 ProSoft 专为 1756 ControlLogix 平台开发的 DP 从站通信模块，核心作用是打通罗克韦尔 PLC 与西门子 S7‑300/400、施耐德 Premium 等 DP 主站系统的数据链路，无需搭建 OPC 中转服务器，实现硬实时确定性总线交互。
模块直接插入 ControlLogix 机架扩展槽，背板原生识别为标准 I/O 模块，控制器无需额外负载；自带独立调试串口，可在线监控总线报文、读写模块配置。内置灵活数据映射功能，支持字节高低位互换，适配不同品牌 PLC 寄存器排布逻辑；光电隔离电路隔绝 DP 总线侧变频器、大功率电机带来的电磁干扰，减少通讯闪断、数据跳变故障，广泛用于新旧产线兼容改造场景。
应用场景与行业案例
工程痛点
产线主控制系统为西门子 DP 主站，新增工位采用 ControlLogix，传统 OPC 通讯延迟高、不稳定；新增 DP 从站网关原厂订货周期久，停机改造损耗产能；多品牌设备混联时总线地址、数据长度不匹配，调试耗时久。
典型应用场景
- 汽车整车制造 – 流水线跨品牌工位对接主线 S7‑400 作为 DP 主站，焊接、涂装机器人分站使用 ControlLogix，MVI56-PDPS 作为从站上传机器人位置、故障信号，接收主线启停、联锁指令，保障全线同步节拍。
- 石油化工 – 新旧 DCS 系统互通改造老装置西门子 DP 主站控制系统，新增精制工段 ControlLogix 控制单元，通过该模块双向传输温度、压力、流量工艺数据，无需整体更换原有总线架构。
- 冶金轧钢 – 多机组联动控制主轧机 S7‑400 下发速度、张力给定，卷取机 ControlLogix 上传电机电流、辊缝反馈，高速 DP 总线保障毫秒级数据同步，避免轧制尺寸偏差。
- 水处理大型水厂 – 分布式泵房集控中控 S7‑300 DP 主站统一调度多套 ControlLogix 泵房分站，远程读取水泵运行状态、下发频率调节指令。
- 港口起重设备 – 新旧门机改造原有西门子 DP 主站，新增变频辅机采用 ControlLogix，模块隔离强弱电，适应码头潮湿、强电磁环境。
现场真实案例
今年上半年，华东某汽车冲压车间主线 S7‑400 DP 主站，新增一套 ControlLogix 机器人控制柜，原厂采购 MVI56-PDPS 交期 70 天，产线改造工期无法等待。
客户调取我们现货模块，完成 24 小时满载总线通讯老化、GSD 文件匹配测试后加急发出，3 天送达现场。工程师通过 PCB 软件完成 IO 映射，西门子硬件组态导入配套 GSD，1 小时打通双向通讯，顺利接入主线 DP 网络。后续该厂区储备 2 块同款模块，用于后续产线扩容备用。
