描述
产品详情

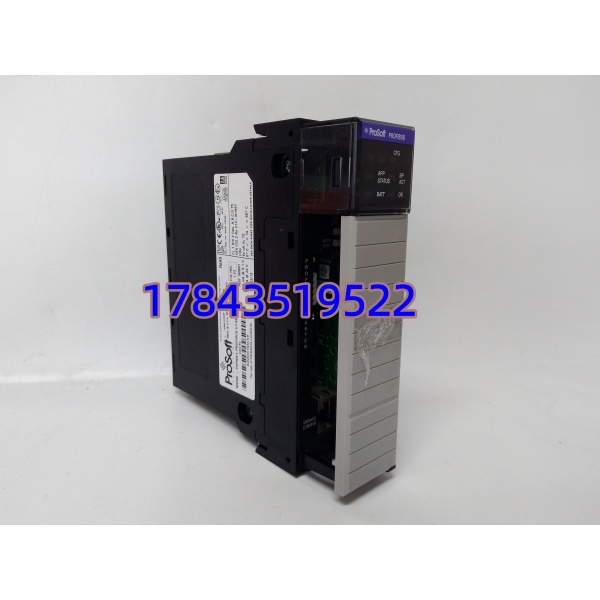

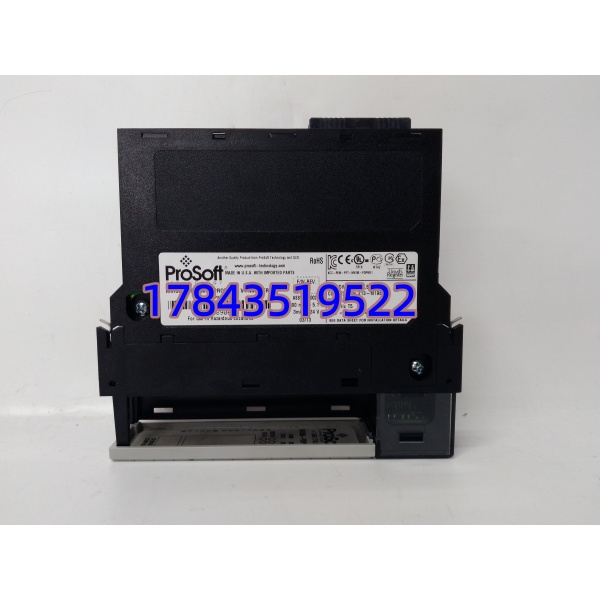

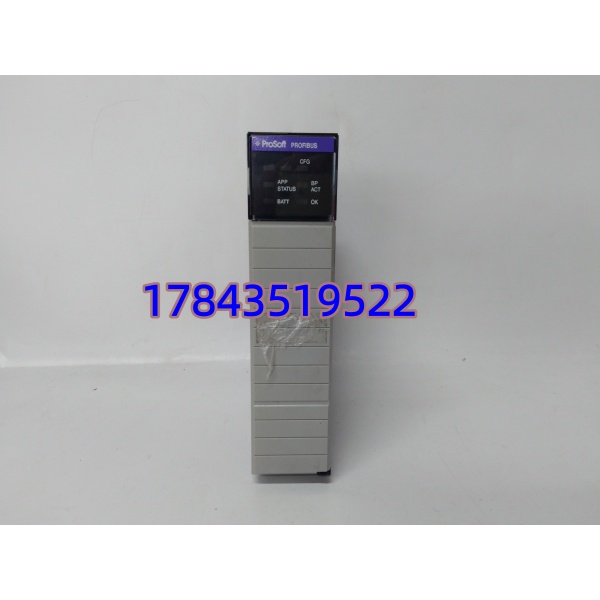

・型号：MVI56-PDPMV1
・品牌：ProSoft Technology
・系列：MVI56 1756 ControlLogix 通信子系列
规格参数
- 适配机架：1756 ControlLogix 全系列背板，单槽位占用
- 总线协议：PROFIBUS DP-V0、DP-V1 Class1/Class2，兼容 PROFIdrive 3.1
- DP 接口：9 针 DB9 RS485，1000V DC-DC 光电隔离
- 波特率档位：9.6k/19.2k/93.75k/187.5k/500k/1.5M/3M/6M/12Mbps
- 单网段容量：不带中继最多 32 从站，配中继扩展至 125 台
- 循环数据容量：输入 1536 字节、输出 1536 字节
- 背板供电：背板 5V DC 800mA，外部辅助 24V 仅 3mA
- 配置软件：ProSoft Configuration Builder（PCB），兼容 Studio5000 AOP
- 工作温度：0℃ ~ +60℃，常规柜体工况
- 存储温区：-40℃ ~ +85℃
- 环境湿度：5%~95% RH，无凝露
- 面板指示灯：RUN、NET、MASTER、FAULT 四组状态灯
- 运行模式：Legacy 固定 IO 块、Flex 可变 IO 块双模式切换
- 合规认证：UL、CE、RoHS、IEC61158 工业总线标准
产品介绍
MVI56-PDPMV1 是专门为罗克韦尔 ControlLogix 平台开发的 DP 主站通信卡，解决 AB PLC 与西门子变频器、DP 远程 IO、欧洲产仪表的协议互通问题。 模块搭载独立通信处理器，总线数据交互与 PLC 逻辑扫描互不抢占资源，不会拖慢主控扫描周期。除常规 DP 循环 IO 采集外，完整支持 DPV1 非循环读写，不用额外外挂网关就能在线读取、修改变频器参数、调取设备故障代码。对比早期 MVI46-PDPMV1，背板数据吞吐量更高，支持 Flex 灵活分配 IO 块长度；同机架可多块并行部署，每条 DP 网段独立隔离，单段总线短路不会干扰其他 DP 链路。
应用场景与行业案例
痛点切入
- 产线大量西门子变频、阀岛走 PROFIBUS，原生 ControlLogix 无 DP 接口，外挂第三方网关布线复杂、故障点多。
- 普通 DP 主站仅支持 DPV0，无法远程读写驱动内部参数，调试必须到现场开盖接线，维护工时高。
- 车间大功率电机密集，无隔离总线卡易出现通讯闪断，导致变频启停失控、生产线短暂停机。
典型场景
- 汽车整车涂装线：多台西门子 S120 变频器、DP 阀岛组网，接入 1756-L73 主控实现全线速度联锁。
- 水泥熟料生产线：辊压机、风机 DP 驱动采集电流、温度，中控远程修改加减速参数。
- 制药成套设备：欧洲进口反应釜配套 DP 仪表，DPV1 读取 pH、压力变送器内部校准参数。
- 港口集装箱岸桥：大车、小车 DP 变频远程 IO，强电磁环境下稳定总线通讯。
真实案例
某汽车零部件冲压车间原使用老式 MVI46-PDPMV1，总线仅支持 DPV0，每次调整伺服加减速参数都要现场接调试器，每班至少 2 次停机调试。更换 MVI56-PDPMV1 拆机备件，机架直接热插拔，原有 GSD 文件直接导入 PCB 软件。上机后中控程序通过 MSG 指令直接读写伺服参数，总线隔离作用明显，隔壁焊机启停不再引发通讯报错，单月现场调试停机时长减少 60%。自控工程师反馈，只要现场存在欧系 DP 驱动设备，这款卡是老款 ControlLogix 改造性价比更高的选择。
