描述
产品详情

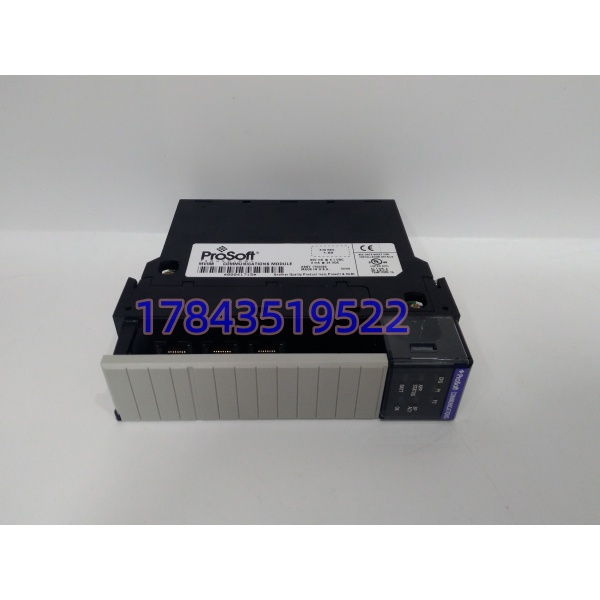

・型号：MVI56-MDA4
・品牌：ProSoft Technology
・系列：MVI56 ControlLogix 内置通信模块
规格参数
| 参数项目 | 技术指标 |
|---|---|
| 占用槽位 | 标准单槽，适配 1756 全系列机箱 |
| 背板负载 | 5VDC@800mA；24VDC@3mA |
| 支持协议 | MDA Scientific CM4 专用协议（主站模式） |
| 数据交换区 | 5000 字双向寄存器数据库 |
| 运行模式 | 背板数据交互与现场串行通信异步执行 |
| 配套软件 | ProSoft Configuration Builder、Studio5000/RSLogix5000 |

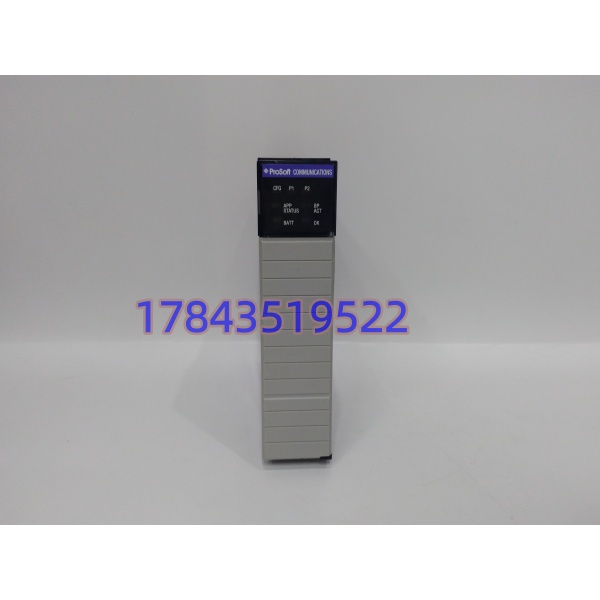

| 状态指示 | 电源、背板通讯、应用运行、串行链路 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃ |
| 储存温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%~95%，无凝露 |
| 内置备份电池 | 支持 SRAM 组态数据断电保存，续航约 21 天 |
| 生命周期状态 | 原厂已停产，无全新量产订单通道 |
| 同源区分型号 | MVI56-MDA16 适配 System16 分析仪，两者协议互不通用 |
产品介绍
（B 技术定位切入） 市面上通用 Modbus 网关无法直接对接 MDA CM4 分析仪，MVI56-MDA4 是为数不多可以直接插入 ControlLogix 机架的原生协议转换硬件，省去外置网关额外供电与机柜布线工作。 石化、环保大量在运在线气体监测系统依靠这套模块读取分析仪浓度、故障报警、校准状态。整套气体监测回路属于安全相关测点，一旦通信中断，无法实时监控有毒、可燃气体指标。严格来说，不能直接用 MVI56-MDA16 替代，后者面向 System16 设备，串行帧结构与寻址规则和 CM4 不兼容，请以 ProSoft 官方用户手册为准。
应用场景与库存策略
气体分析测点通信链路中断后，中控失去现场监测数据，很多工况只能启动人工现场巡检，安全管控风险持续上升。海外渠道寻货周期普遍 8–12 周，漫长等待期缺少可靠自动化监控手段。
- 炼化厂区有毒气体监测 PLC 机架：划为 A 类关键备件，恒温库房常备 1 块冷备件，同步完整导出模块组态文件。
- 垃圾焚烧烟气在线监测控制系统：多条焚烧线共用同款硬件，搭建厂区共享备件池分摊资金投入。
- 化工污水处理尾气监测机柜：非一级联锁点位，优先锁定现货渠道，不建议大批量长期囤货。
- 油气库区可燃气体检测控制系统：站点分散、物流时效不稳定，建议现场预留应急备件。
真实案例：某石化库区 ControlLogix 机架 MVI56-MDA4 通信失效，中控全部 CM4 分析仪离线。现场无备用模块，多方寻货耗时 52 天才完成更换。停机期间库区只能增加巡检频次，恰逢一次浓度小幅波动，因中控无法及时捕捉趋势，险些触发超限处置流程。事后设备部门把专用协议停产通信模块纳入战略备件清单。
