描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配机架 | 罗克韦尔 1756 ControlLogix 本地 / 远程 IO 机架，单槽位安装 |
| 背板功耗 | 5VDC 800mA，24VDC 3mA |
| PROFIBUS 接口 | DB9 母座 RS485，背板与 DP 端口 1500VAC 光电隔离 |
| 支持总线波特率 | 9.6K/19.2K/45.45K/93.75K/187.5K/500K/1.5M/3M/6M/12Mbps 自动适配 |
| 最大 DP 从站数量 | 125 台（工程实用建议 24~32 台） |
| 单从站 IO 容量 | 输入 244 字节、输出 244 字节 |
| 整机总 IO 缓存 | 输入最大 2440 字节、输出最大 2440 字节 |
| DPV1 服务功能 | Class1 周期读写、Class2 非周期参数访问、设备告警上传、同步 / 冻结指令支持ProSoft Technology Inc |
| 配置软件 | ProSoft Configuration Builder（PCB），支持导入标准 GSD/GSDML 文件 |
| 调试端口 | 板载 RS232 本地调试口，支持 CIP 以太网远程下载配置 |
| 工作温度 | 0 ℃ ~ +60 ℃ 控制柜常规工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 抗振动 / 冲击 | 10~150Hz 5g 振动，运行状态 30g 短时冲击 |

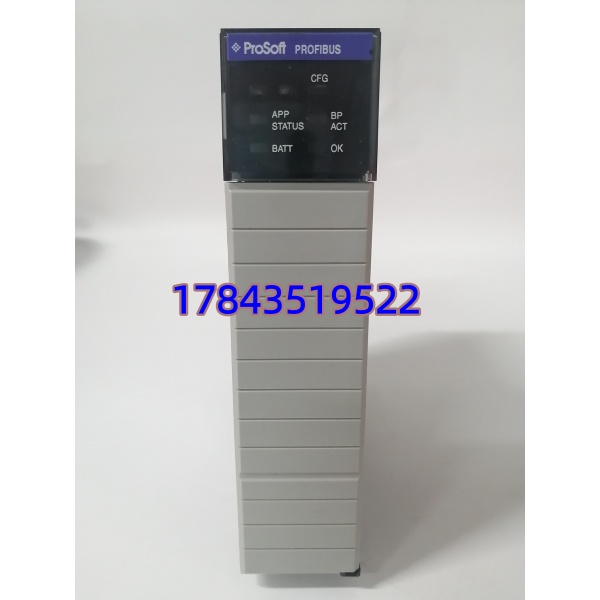

| 状态指示灯 | MOD 模块状态、BUS 总线活动、CFG 配置、FAULT 故障四组独立 LED 指示灯 |
| 配套编程软件 | RSLogix5000 / Studio 5000 Logix Designer V2.51 以上版本 |
产品深度介绍

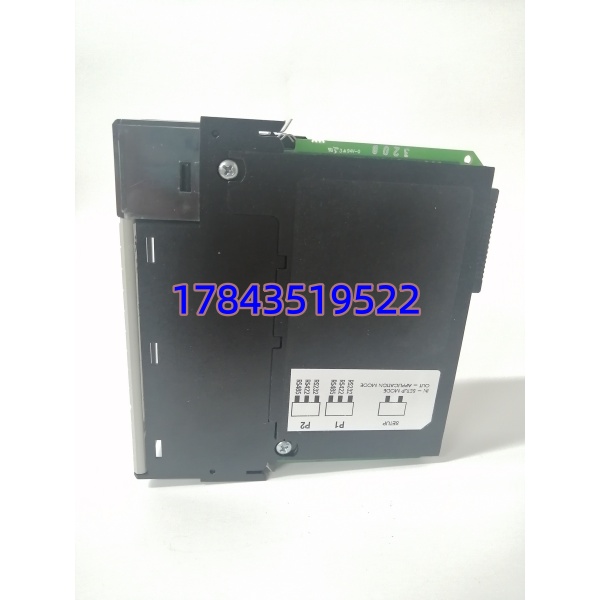

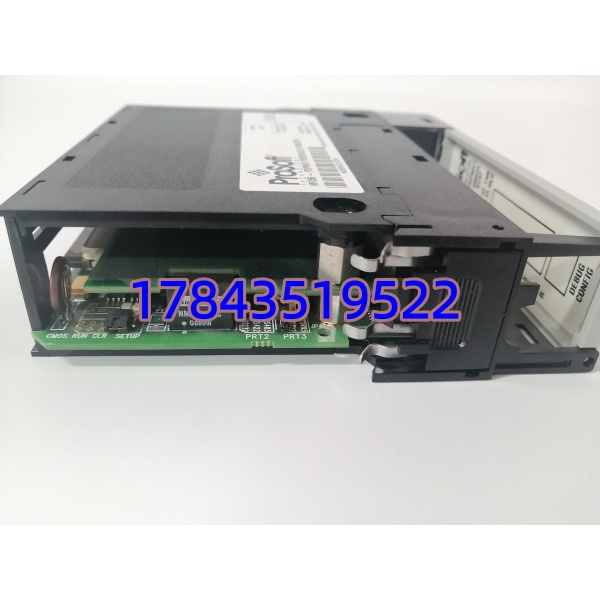

ProSoft MVI56-PDPMV1 是专为罗克韦尔 ControlLogix 平台开发的原生机架式 PROFIBUS DPV1 主站通讯模块，解决 AB PLC 原生无 PROFIBUS 总线接口，无法对接西门子 DP 变频器、仪表、远程 IO、驱动装置的互通难题。模块作为 DP 主站扫描器，周期性轮询全部 DP 从站的模拟、开关量 IO 数据，通过 ControlLogix 背板同步上传至控制器标签区；同时支持 DPV1 非周期高级功能，可在线读写设备参数、调取故障诊断报文、读取设备温度、报警记录，无需停机修改硬件组态。硬件采用独立隔离电路，变频器、大功率电机强电磁干扰工况下数据无跳变、无丢包；支持远程机架部署，通过 ControlNet/EtherNet/IP 远程访问配置与诊断。模块被控制器识别为标准 IO 模块，配套专用 AOI 自定义指令简化梯形图数据交互；存量老旧产线大量采用该型号实现罗克韦尔与西门子设备混合组网，原厂海外供货周期较长，产线维保多依赖原装现货替换。
应用场景与行业案例
工程痛点
DP 主站通讯模块隔离芯片、总线驱动老化后，DP 网段批量从站离线，变频器、现场仪表数据无法上传 AB 中控，工艺只能人工现场记录设备状态。原厂订货周期超两个半月；市面翻新模块 DPV1 功能失效，仅支持基础周期 IO，无法读取设备故障、参数信息，故障排查效率大幅降低。
典型应用场景
- 火力发电厂 – 锅炉辅机、脱硫脱硝变频驱动、就地 DP 采集仪表西门子风机、水泵变频器 DP 数据接入 ControlLogix DCS，上传转速、电流、故障告警至 SIS 系统。
- 石油化工炼化装置 – 反应釜配套 DP 智能仪表、压缩机驱动连续高温高压工艺设备参数实时上传中控，支持在线修改设备 PID 参数无需停机。
- 冶金钢厂热轧 / 冷轧生产线 – 轧机直流传动、冷却风机 DP 网络厂区大功率变频设备密集，1500V 隔离结构有效抑制电磁干扰，保证总线稳定。
- 城市污水处理、垃圾焚烧电站 – 就地 DP 远程 IO、曝气变频机组多站点分散 DP 设备集中组网，实现中控远程启停、故障集中报警。
真实案例
某 300MW 火电厂脱硫工段 MVI56-PDPMV1 总线隔离电路老化，全部 DP 变频器测点批量离线，每小时安排人员现场抄录设备运行参数。联系 ProSoft 原厂确认调货周期 13 周，长期人工巡检人力成本高昂。我方现货模块完成 24 小时 DP 满载仿真测试后当日发出，3 天抵达现场替换，全部变频器转速、温度、故障信号恢复稳定上传。后续电厂采购两套同款作为工段备用通讯模块。
核心卖点与差异化
- 原厂全新未上机 PCB，DP 总线收发、隔离电路出厂统一标定，对比拆分翻新件，长期运行无从站离线、数据跳变、DPV1 功能失效问题
- 现货库存，48 小时内安排出库发货，省去海外原厂数月调货周期
- 出库执行完整 24 小时多从站满载总线压力测试，模拟全 DP 点位周期读写与非周期参数访问，配套纸质检测报告、总线通讯测试视频可同步交付客户核验
- 提供 12 个月整机质保，覆盖 DP 总线收发、背板交互、隔离转换、供电回路出厂硬件缺陷
- 标准 1756 单槽尺寸，原有 DP 总线接线、PLC 标签组态无需大幅修改，导入原有 GSD 配置文件即可快速投运，缩短改造停机时长
